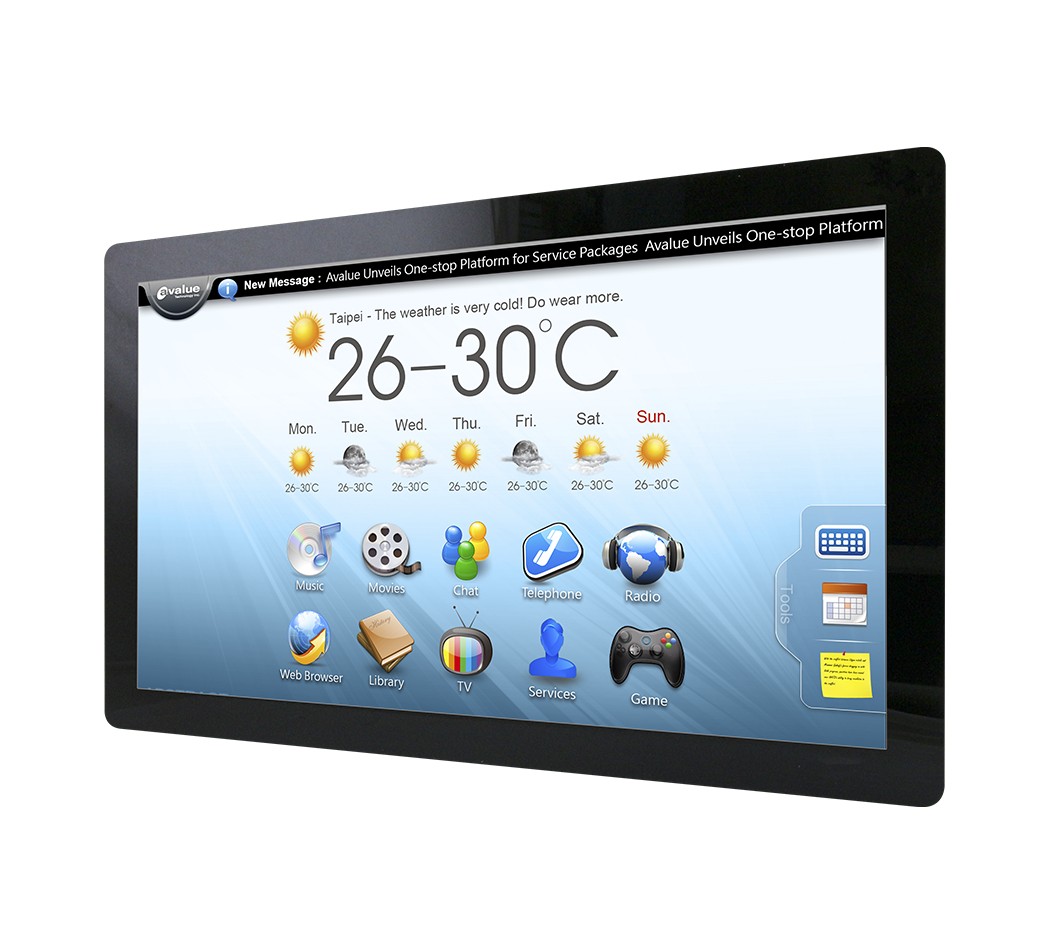

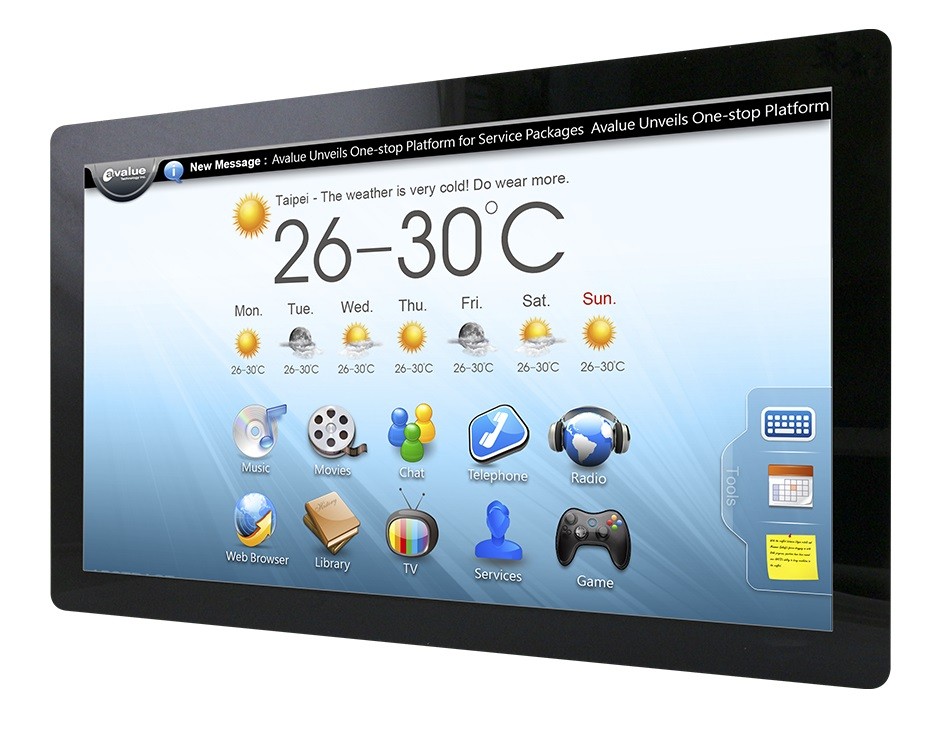

Open Frame Panel PC
// 15,6" TFT-LCD Panel-PC
// [Intel Celeron 6305E | Intel Core i3-1115G4E | Intel Core i5-1145G7E | Intel Core i7-1185G7E]
// Touchscreen (Kapazitiv)
// Passiv gekühlt
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// 60 GB SSD
// 3 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// Digital I/O (16-Bit)
// Stromversorgung DC 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Avalue OFP-15W38-O1
| Allgemein | ||||
| SKU / Artikelnummer | OFP-15W38-O1 | |||
| Produktgrunddaten | ||||
| Hersteller | Avalue | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Tiger Lake | |||
| Nummer | Intel Celeron 6305E, Intel Core i3-1115G4E, Intel Core i5-1145G7E, Intel Core i7-1185G7E | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St, 8 St | |||
| Sockel | BGA 1449 | |||
| Basis Frequenz | 1,5 GHz, 1,8 GHz, 2,2 GHz | |||
| Max. Turbo-Taktfrequenz | 3,9 GHz, 4,1 GHz, 4,4 GHz, - | |||
| Cache | 4 MB, 6 MB, 8 MB, 12 MB | |||
| Thermal Design Power (TDP) | 15 W | |||
| Lithographie | 10 nm | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 3200 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| Speicher onBoard | 4 GB | |||
| Storage | Solid State Drive (SSD) | 60 GB | ||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT8528 | |
| Storage | Solid State Drive (SSD) 60 GB | |||
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics, Intel UHD Gen 11 LP | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| Displayport | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| Display | ||||
| Display Type | 15,6" TFT-LCD | |||
| Max. Auflösung | 1920 x 1080 | |||
| Seitenverhältnis | 16 : 9 | |||
| Kontrast | 800:1 | |||
| Leuchtdichte | 220 cd/m² | |||
| Reaktionszeit | 30 ms | |||
| Betrachtungswinkel | Horizontal | 85 ° | ||
| Vertikal | 85 ° | |||
| Hintergrundbeleuchtung | Ausführung | LED | ||
| Touchscreen | Typ | Kapazitiv | ||
| Lichtdurchlässigkeit | 89 % | |||
| Interface | USB | |||
| Multitouch | 10-Punkt | |||
| Audio | Lautsprecher | 2 St | ||
| Leistung | 6 W | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | E | |
| Interface | WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | B | ||
| Interface | SATA III | |||
| Unterstütze Abmaße | 2242, 2260, 2280, 3042, 3052 | |||
| M.2 Key IDs | B, E | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I225LM PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

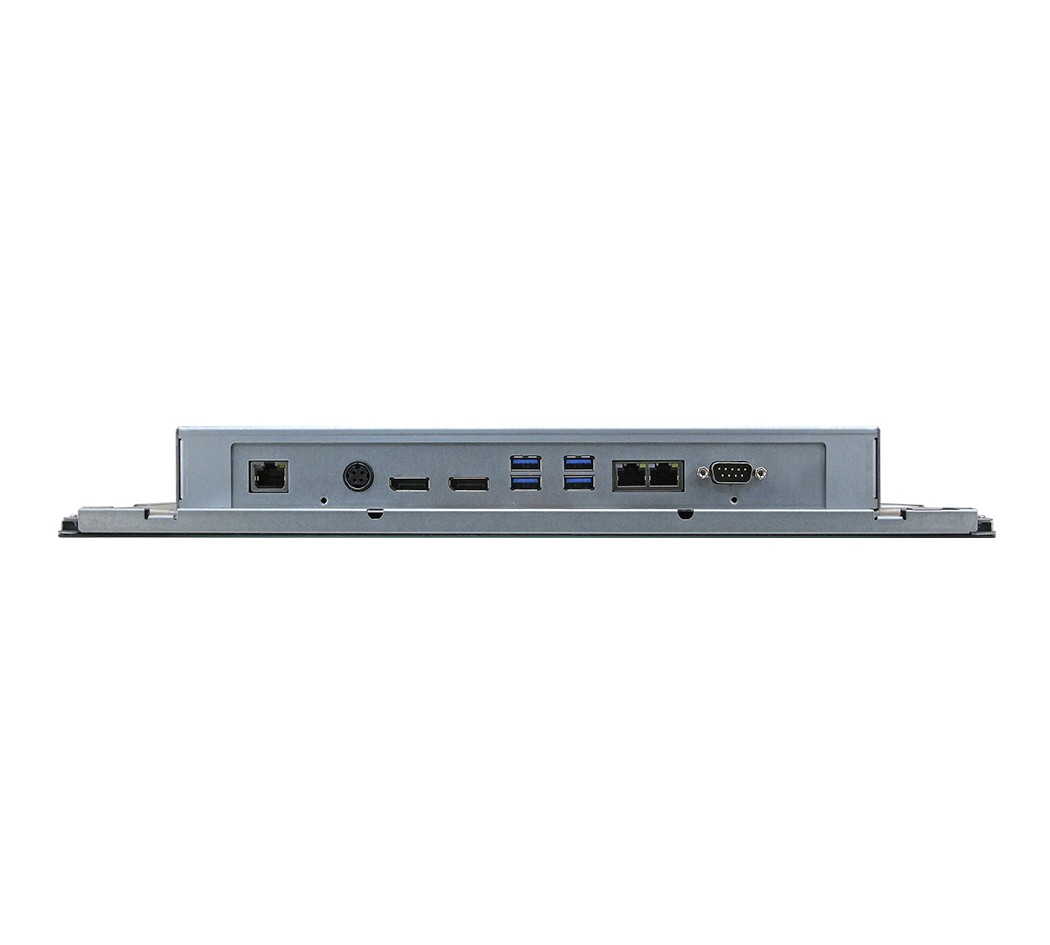

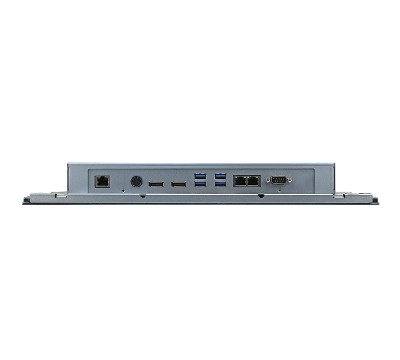

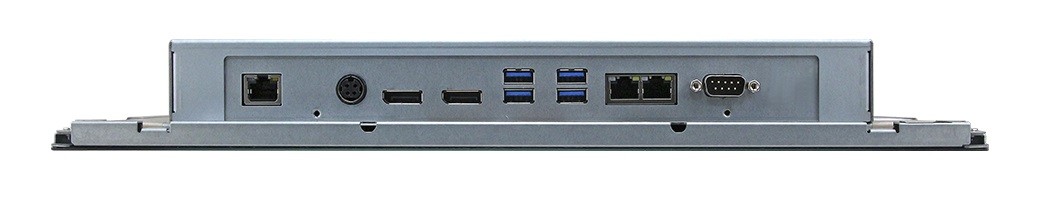

| Externe I/O (Rückseite) | ||||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| RJ-45 mit OOB | 1 St | |||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| USB | USB v3.0 | 4 St | ||
| Interne I/O | ||||
| Digital I/O | Bits | 16-Bit | 1 St | |
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12~24V | |||
| Anschluss | 4 Pin Anschluss (Kycon, Singatron or similar) | |||
| Stromversorgung - Eingang | DC: 12~24V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 45°C | ||
| Lagerung | -20° bis 60°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | 15,6" | ||
| Breite | 387 mm | |||
| Tiefe | 48 mm | |||
| Höhe | 235 mm | |||
| Vibration | Vibration | 1,5G, 5-500Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 10G, halben Sinusschwingung, 11 ms Dauer | ||
| Referenz Standard | IEC 68-2-27 | |||
| Sturzprüfung | Referenz Standard | IEC-60068-2-32 | ||
| Gewicht | 4900 g | |||
| Antennenlöcher | 6 St | |||
| Farbe | Schwarz / Silber | |||
| Montageoption | Panelmontage, VESA, Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
