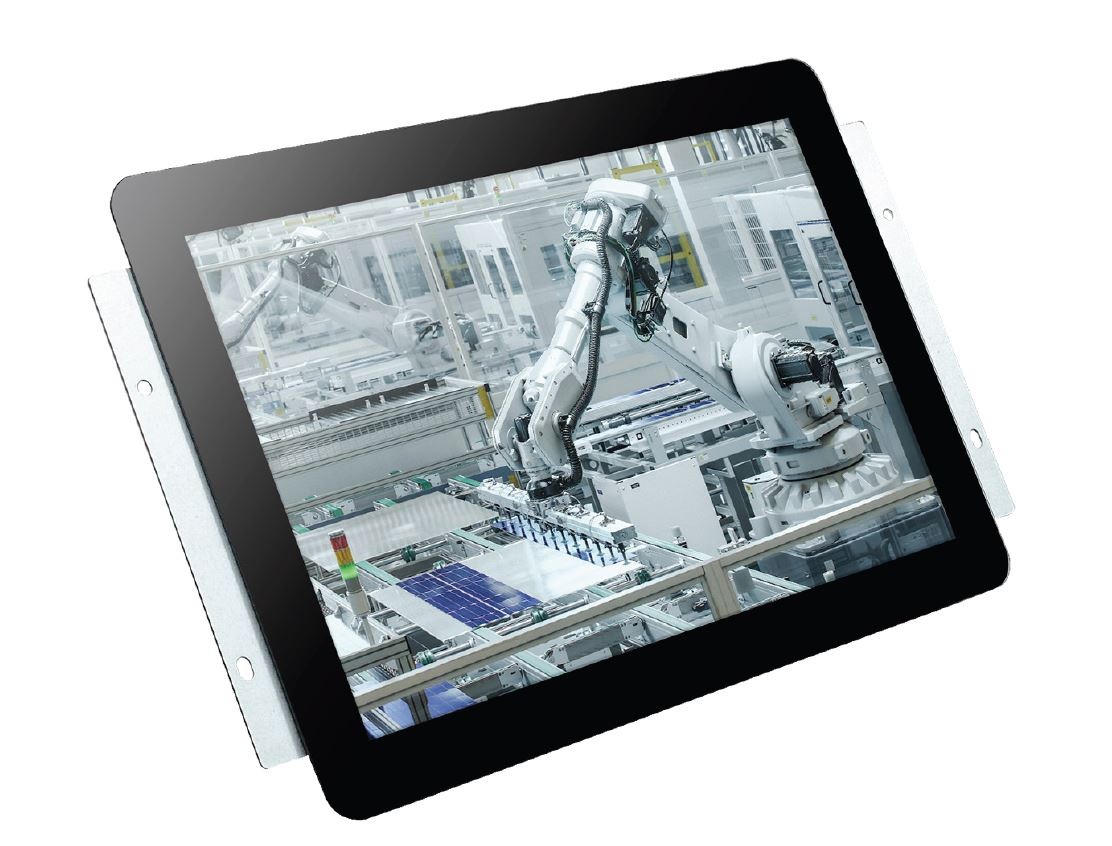

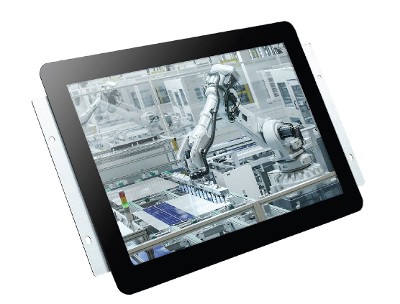

Open Frame Panel PC
// [7" TFT-LCD | 10,1" TFT-LCD | 12,1" TFT-LCD] Panel-PC
// [NXP i.MX 8M Dual | NXP i.MX 8M Quad]
// Touchscreen (Kapazitiv)
// Passiv gekühlt
// [2 GB | 4 GB]
// 1 x G-LAN (Rückseite)
// 3 x USB (Rückseite)
// 2 x USB (intern)
// 2 x Seriell I/O
// 16 GB eMMC
// Stromversorgung DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

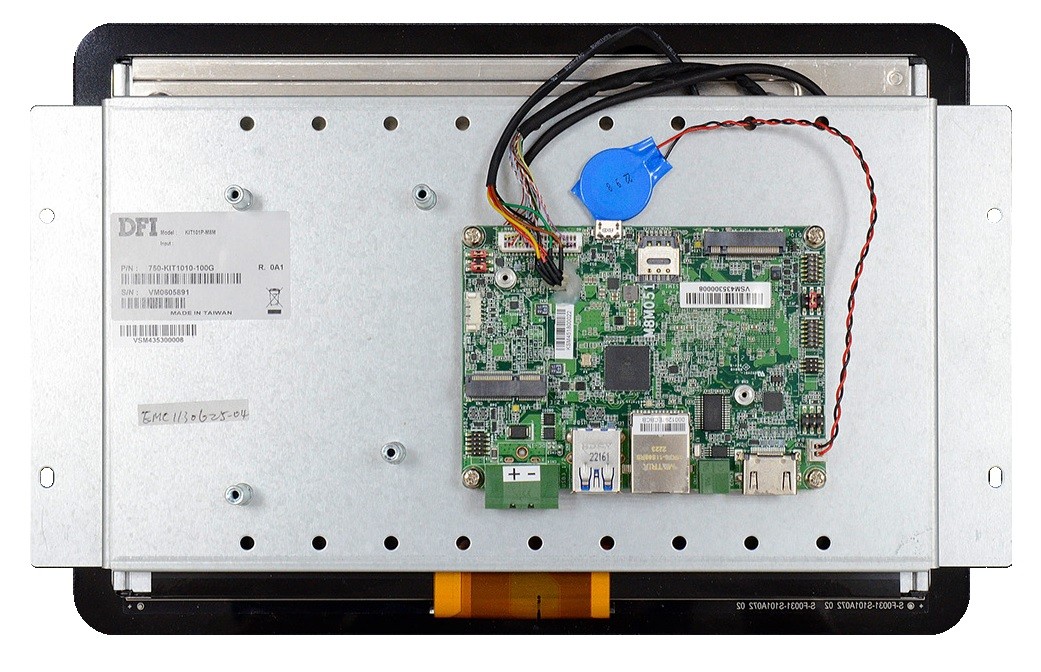

Basismodul: DFI KIT-M8M Series
| Allgemein | ||||
| SKU / Artikelnummer | KIT-M8M Series | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | ARM Cortex-A53 | |||
| Nummer | NXP i.MX 8M Dual, NXP i.MX 8M Quad | |||
| CPU Kerne | 2 St, 4 St | |||
| Basis Frequenz | 1,5 GHz | |||
| Speicher | Memory Type | DDR4 | ||
| DIMM Datarate | 3200 MT/s | |||
| Speicher onBoard | 2 GB, 4 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 16 GB | ||
| Storage | Embedded MultiMedia Card (eMMC) 16 GB | |||
| Display | ||||
| Display Type | 7" TFT-LCD, 10,1" TFT-LCD, 12,1" TFT-LCD | |||
| Max. Auflösung | 800 x 480, 1024 x 768, 1280 x 800 | |||
| Seitenverhältnis | 4 : 3, 5 : 3, 8 : 5 | |||
| Hintergrundbeleuchtung | Lebensdauer | 30000 h, 40000 h, 50000 h | ||
| Touchscreen | Typ | Kapazitiv | ||
| Multitouch | 10-Punkt | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | B | |
| Interface | 4G/LTE, USB 3.1 Gen1 | |||
| Unterstütze Abmaße | 2242, 3042 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | B, E | |||

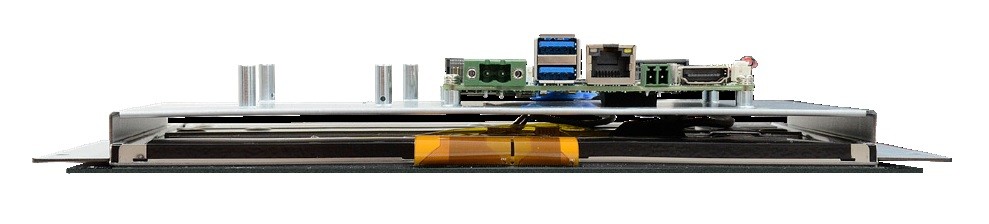

| Externe I/O (Rückseite) | ||||
| Ethernet | RJ-45 | 1 St | ||
| Seriell | RS-485 | 2 Pin Terminal Stecker | 1 St | |
| USB | USB v3.1 Gen. 1 | 2 St | ||
| USBOTG (USB On-The-Go) | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
| Digital I/O | Bits | 4-Bit | 1 St | |
| I²C | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Debug-Port | wird unterstützt | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 50°C | ||
| Lagerung | -30° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | 7", 10,1", 12,1" | ||
| Breite | 203 mm, 279,1 mm, 312,9 mm | |||
| Tiefe | 39,09 mm, 43,6 mm, 45,2 mm | |||
| Höhe | 118 mm, 172,95 mm, 226,25 mm | |||
| Gewicht | 700 g, 1000 g, 1100 g | |||
| Betriebssysteme / Software | ||||
| Linux | Distribution | Yocto 4.0 | ||
| Android | Release | 9 | ||
| Unterstützte BS | Android, Linux | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
