Panel PC für IoT / Cloud Computing / Industrie 4.0
// 10,1" TFT-LCD Panel-PC
// Intel Atom x5-E3940
// Touchscreen (Kapazitiv)
// Passiv cooled
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// 2 x G-LAN (Back side)
// 4 x USB (Back side)
// 1 x Mini-PCIe
// Power Supply DC Wide range 9~36V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: GIGAIPC QBiX-PPC-101A3940T-A1
| Allgemein | ||||
| SKU / Artikelnummer | QBiX-PPC-101A3940T-A1 | |||
| Produktgrunddaten | ||||
| Hersteller | GIGAIPC | |||
| Produkt-ID | 6BPS3940AMR-SI | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Apollo Lake | |||
| Nummer | Intel Atom x5-E3940 | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1296 | |||
| Basis Frequenz | 1,6 GHz | |||
| Max. Turbo-Taktfrequenz | 1,8 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 9,5 W | |||
| Lithographie | 14 nm | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| DIMM Datarate | 1866 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 8 GB | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics 500 | |||
| Display | ||||

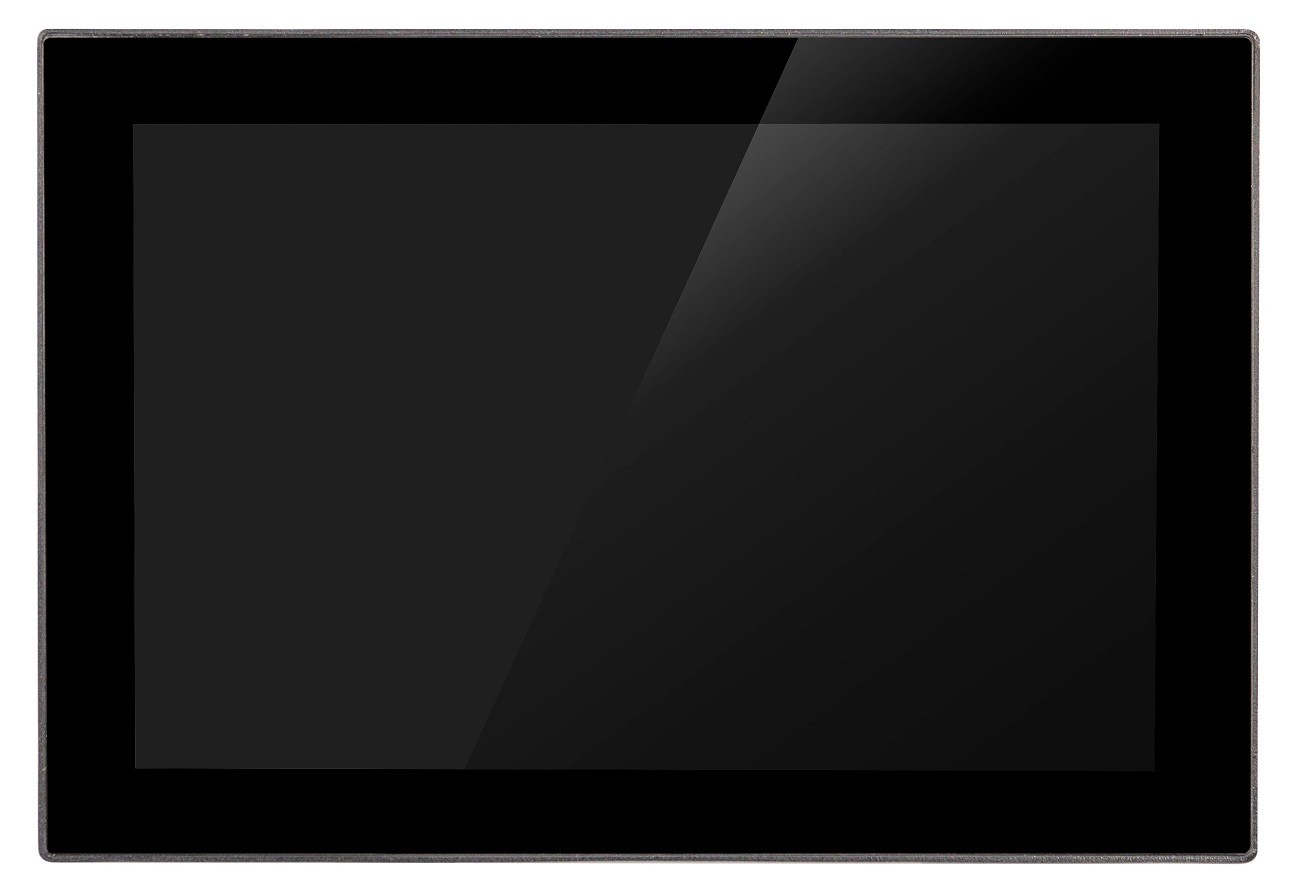

| Display Type | 10,1" TFT-LCD | |||
| Max. Auflösung | 1280 x 800 | |||
| Seitenverhältnis | 8 : 5 | |||
| Kontrast | 1300:1 | |||
| Leuchtdichte | 300 cd/m² | |||
| Reaktionszeit | 25 ms | |||
| Betrachtungswinkel | Horizontal | 80 ° | ||
| Vertikal | 85 ° | |||
| Hintergrundbeleuchtung | Ausführung | LED | ||
| Lebensdauer | 15000 h | |||
| Touchscreen | Typ | Kapazitiv | ||
| Lichtdurchlässigkeit | 85 % | |||
| Multitouch | 10-Punkt | |||
| Audio | Lautsprecher | 2 St | ||
| Leistung | 2 W | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | SATA III | |||
| Unterstütze Abmaße | 2242 | |||
| M.2 Key IDs | M | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

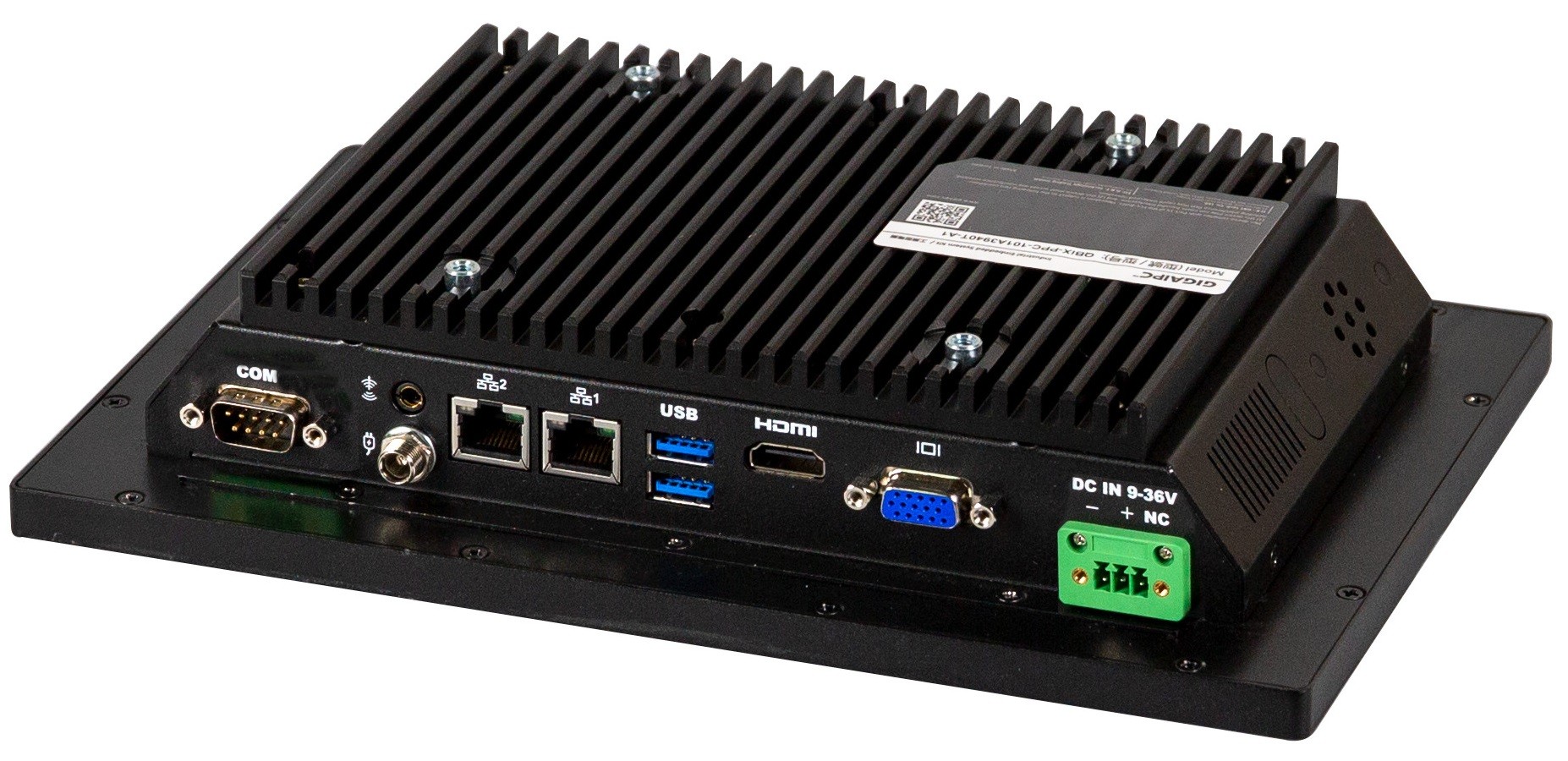

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| Audio | Speaker-Out | 1 St | ||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| USB | USB v2.0 | 2 St | ||
| USB v3.2 (Gen 1) | 2 St | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Lagerung | 0 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | 10,1" | ||
| Breite | 285,3 mm | |||
| Tiefe | 176,3 mm | |||
| Höhe | 51,3 mm | |||
| Vibration | Referenz Standard | IEC 68-2-64 | ||
| mit SSD | 5~500 HZ, 1G | |||
| Schock | Referenz Standard | IEC 68-2-27 | ||
| mit SSD | 50G | |||

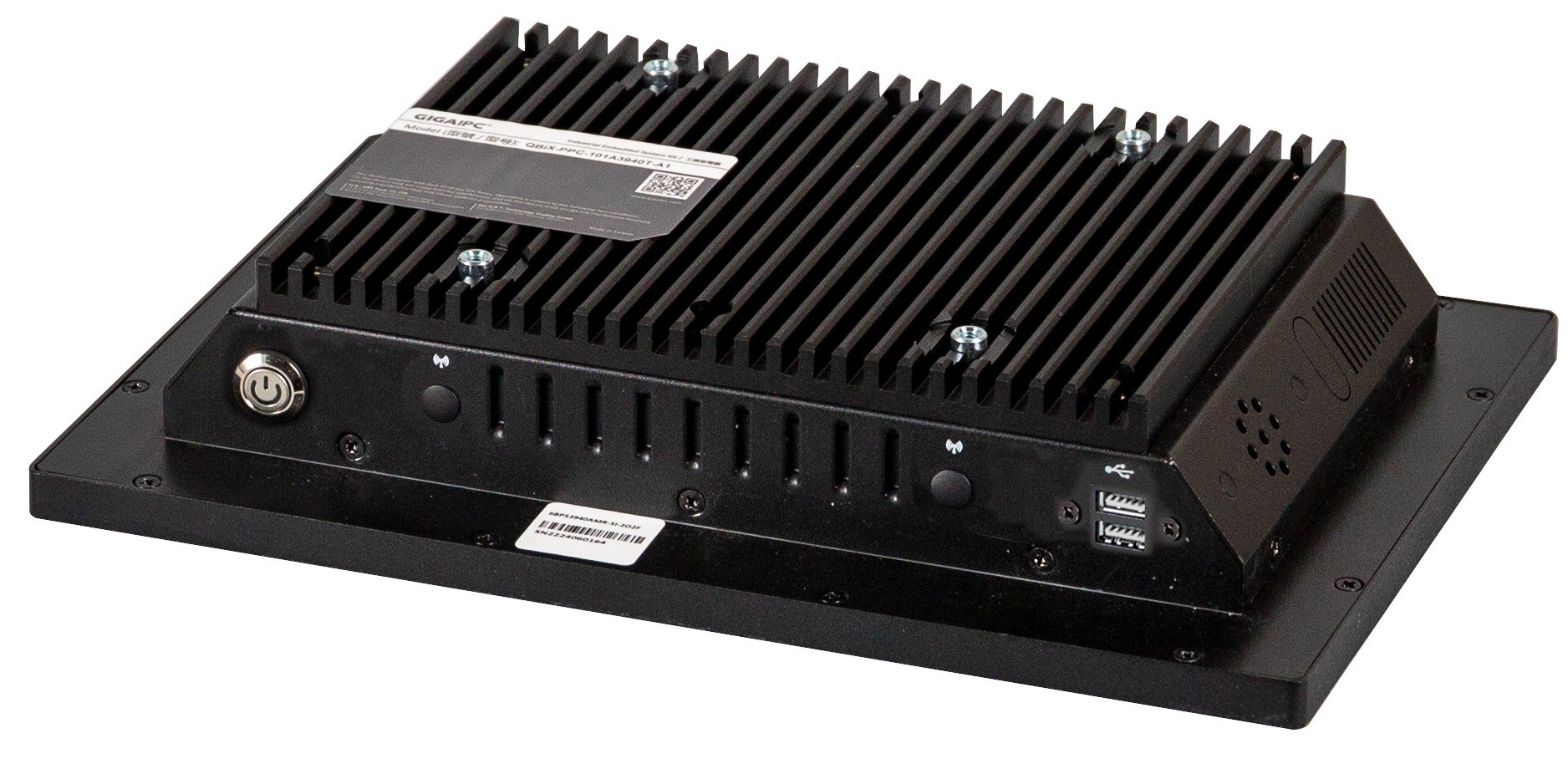

| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Storage | 1 St | ||
| Antennenlöcher | 2 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium, Stahl | |||
| Montageoption | VESA | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| RoHS konform | Ja | |||
