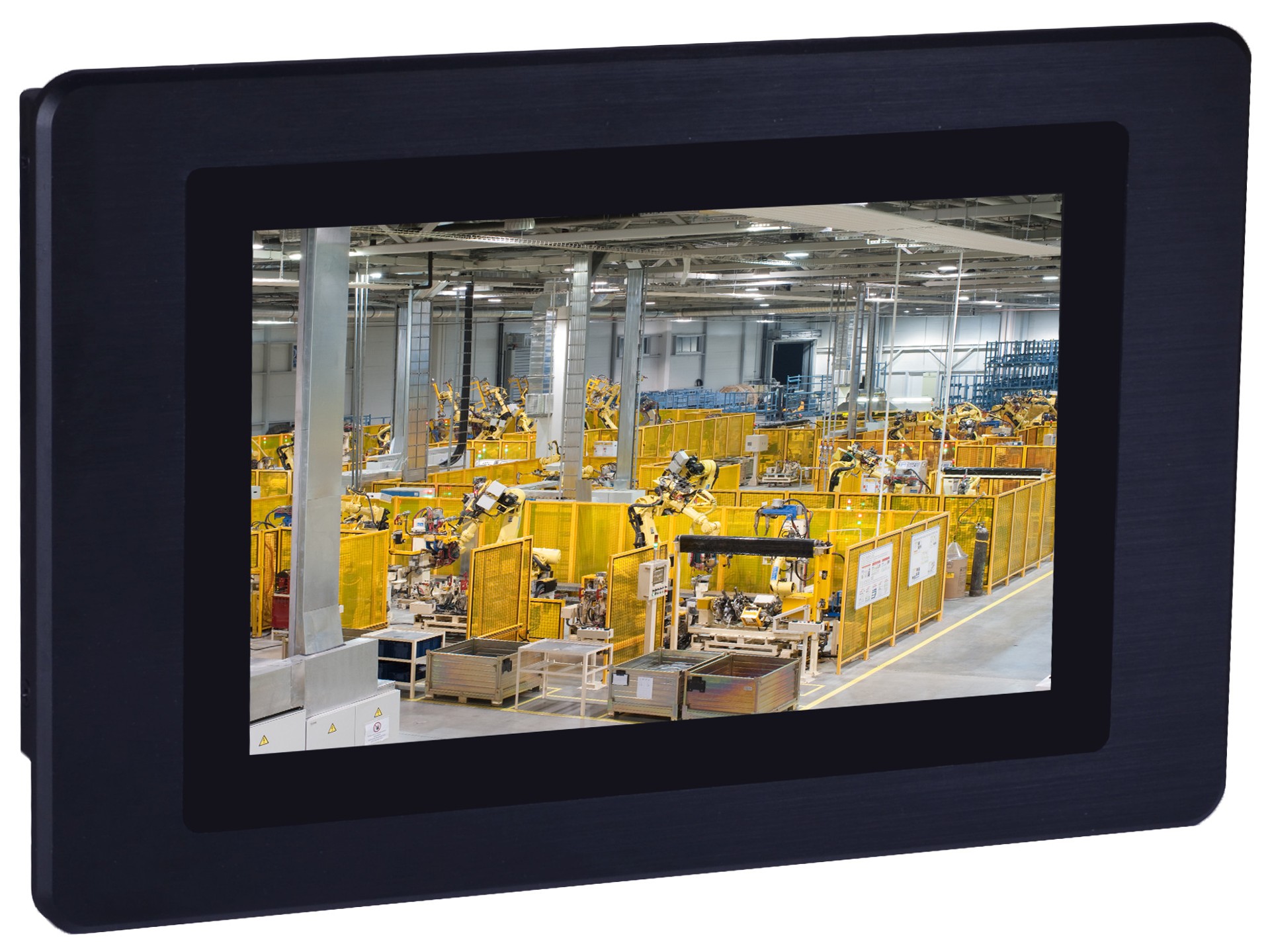

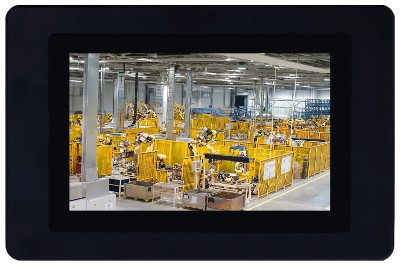

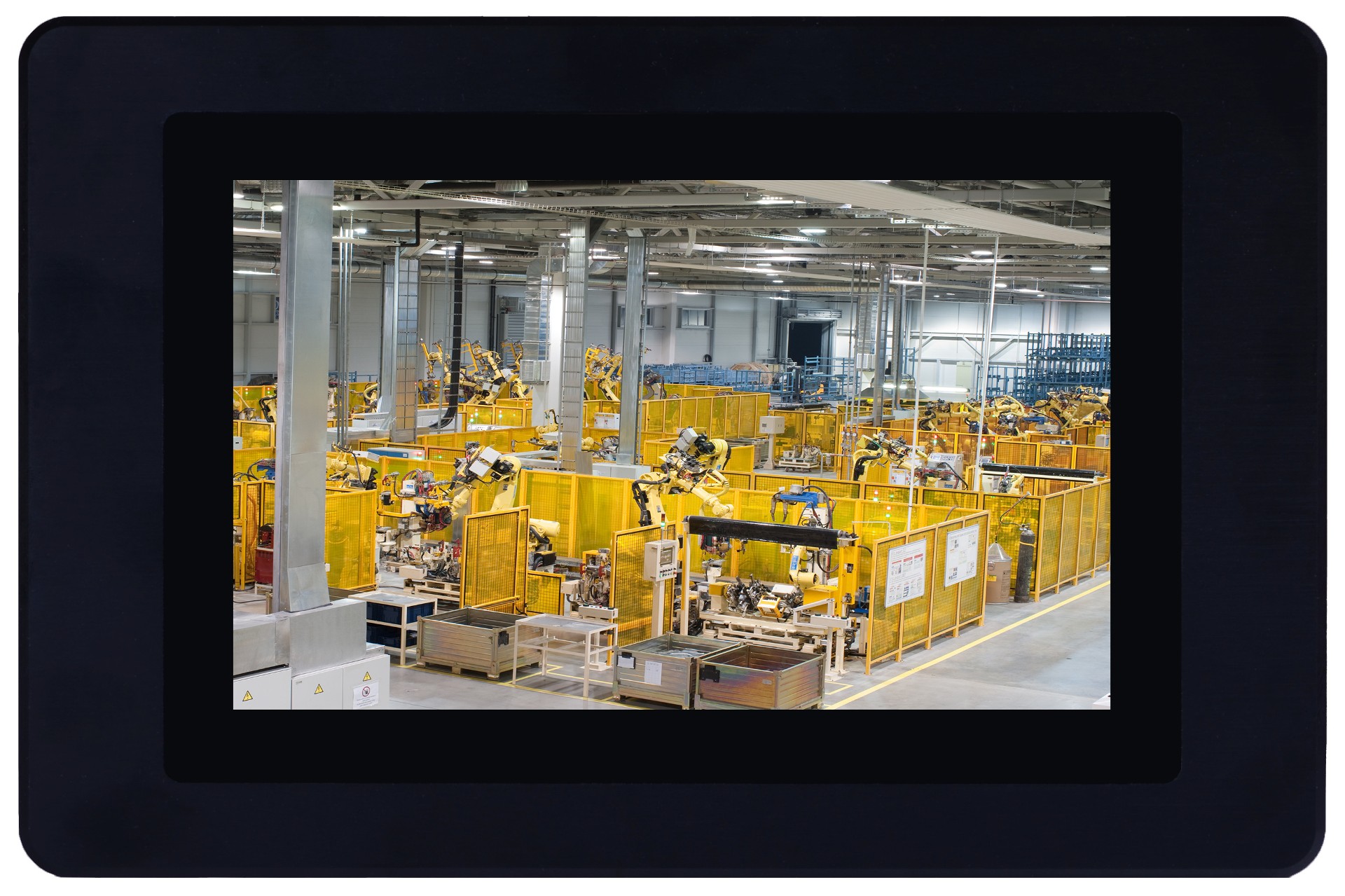

Panel PC mit IP65 (frontseitig)
// 7" TFT-LCD Panel-PC
// [Intel Atom x5-E3940 | Intel Celeron N3350]
// Touchscreen ([Analog Resistiv | Kapazitiv])
// Passiv gekühlt
// IP65 (frontseitig)
// 204 Pin SO-DIMM DDR3L
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 1 x Mini-PCIe
// Stromversorgung DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI KS070-AL
| Allgemein | ||||
| SKU / Artikelnummer | KS070-AL | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 750-KS0701-000G, 750-KS0701-100G, 750-KS0701-200G | |||
| System | ||||
| Prozessor | Serie | Intel Apollo Lake | ||
| Nummer | Intel Atom x5-E3940, Intel Celeron N3350 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1296 | |||
| Basis Frequenz | 1,1 GHz, 1,6 GHz | |||
| Max. Turbo-Taktfrequenz | 1,8 GHz, 2,4 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 6 W, 9,5 W | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| Frequenz | 1600 / 1866 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 8 GB | |||
| Speicher onBoard | 4 GB | |||
| BIOS | Insyde SPI 128 Mbit | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 11.1, OGL ES 3.0, OpenCL 1.2, OpenGL 4.2 | ||
| HW Decode | AVC / H.264, HEVC / H.265, MPEG2, MPEG4, VC1 / WMV9, VP 8 | |||
| HW Encode | AVC / H.264, MPEG2, MPEG4 | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| DDI (Digital Display Interfaces) | DP++ | Maximale Auflösung | 4096 x 2160 bei 60 Hz | |
| Display | ||||
| Display Type | 7" TFT-LCD | |||
| Max. Auflösung | 800 x 480 | |||
| Seitenverhältnis | 5 : 3 | |||
| Kontrast | 400:1 | |||
| Leuchtdichte | 500 cd/m² | |||
| Hintergrundbeleuchtung | Lebensdauer | 50000 h | ||
| Touchscreen | Typ | Analog Resistiv, Kapazitiv | ||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | B | |
| Interface | PCIe ×1 (Gen. 2), SATA III, USB 2.0 | |||
| Unterstütze Abmaße | 2242 | |||
| M.2 Key IDs | B | |||
| Storage | CFast, M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC262 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

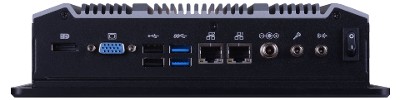

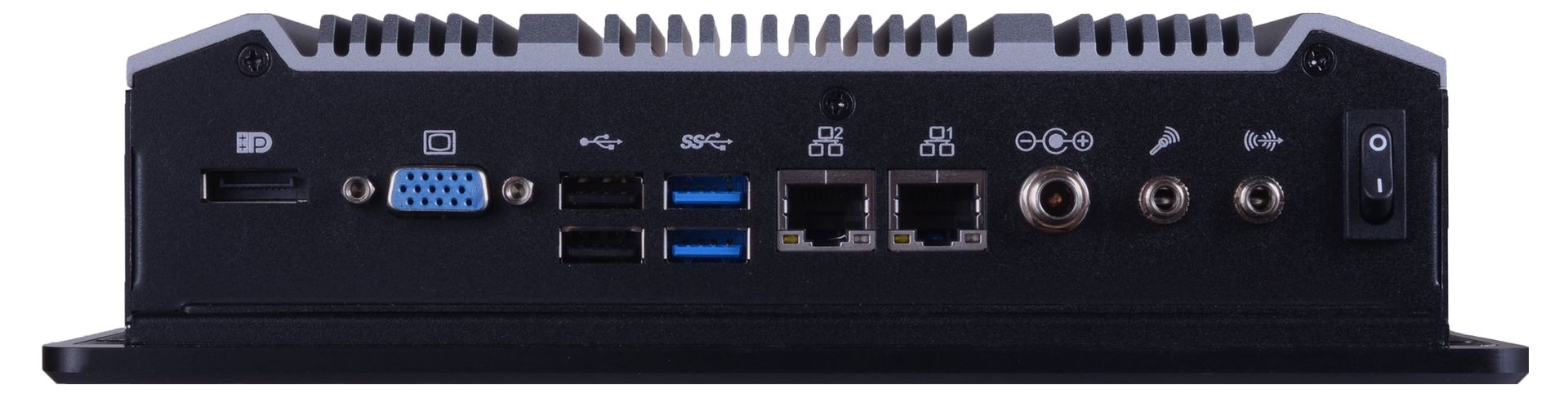

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| DP++ | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||

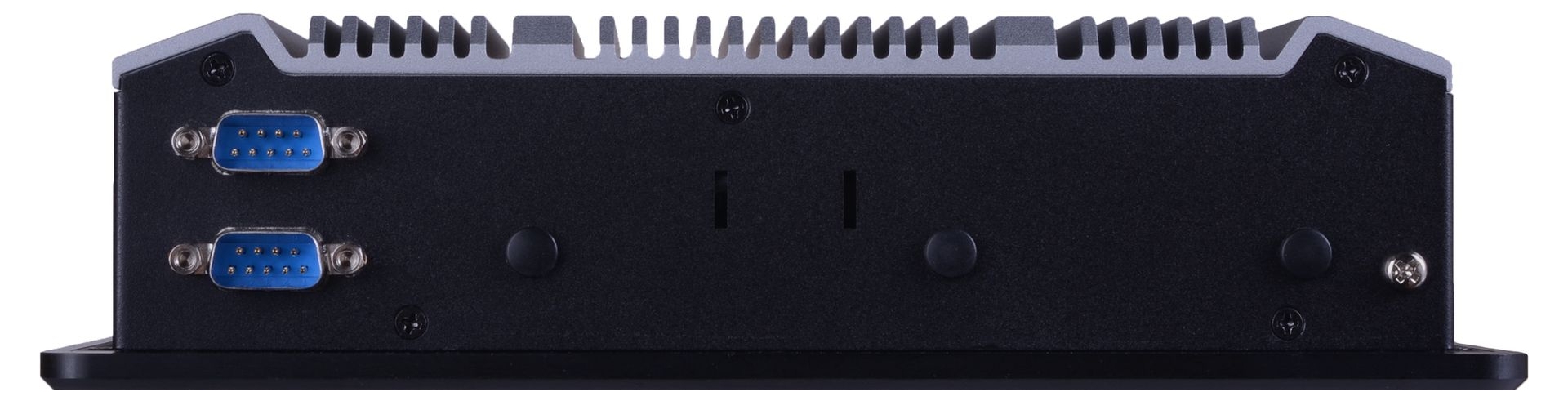

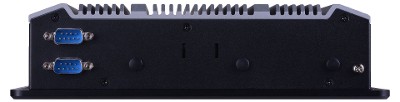

| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| USB | USB v2.0 | 2 St | ||
| USB v3.0 | 2 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | Hohlstecker | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 55°C | ||
| Lagerung | -30° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 85%, nicht kondensierend | ||
| Abmaße | Formfaktor | 7" | ||
| Breite | 150 mm | |||
| Tiefe | 230 mm | |||
| Höhe | 58 mm | |||
| Schutzart (IP) | IP65 (frontseitig) | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Schock | Messdaten | 5G, halben Sinusschwingung, 11 ms Dauer | ||
| Gewicht | 1500 g | |||
| Bedienelemente | Power | 1 St | ||
| Antennenlöcher | 3 St | |||
| Material | Stahl | |||
| Montageoption | VESA | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Unterstützte BS | Windows | |||
| Lebenszyklus | ||||
| Produktionsstart | Q2/2018 | |||
| Voraussichtlich bis | Q4/2031 | |||
