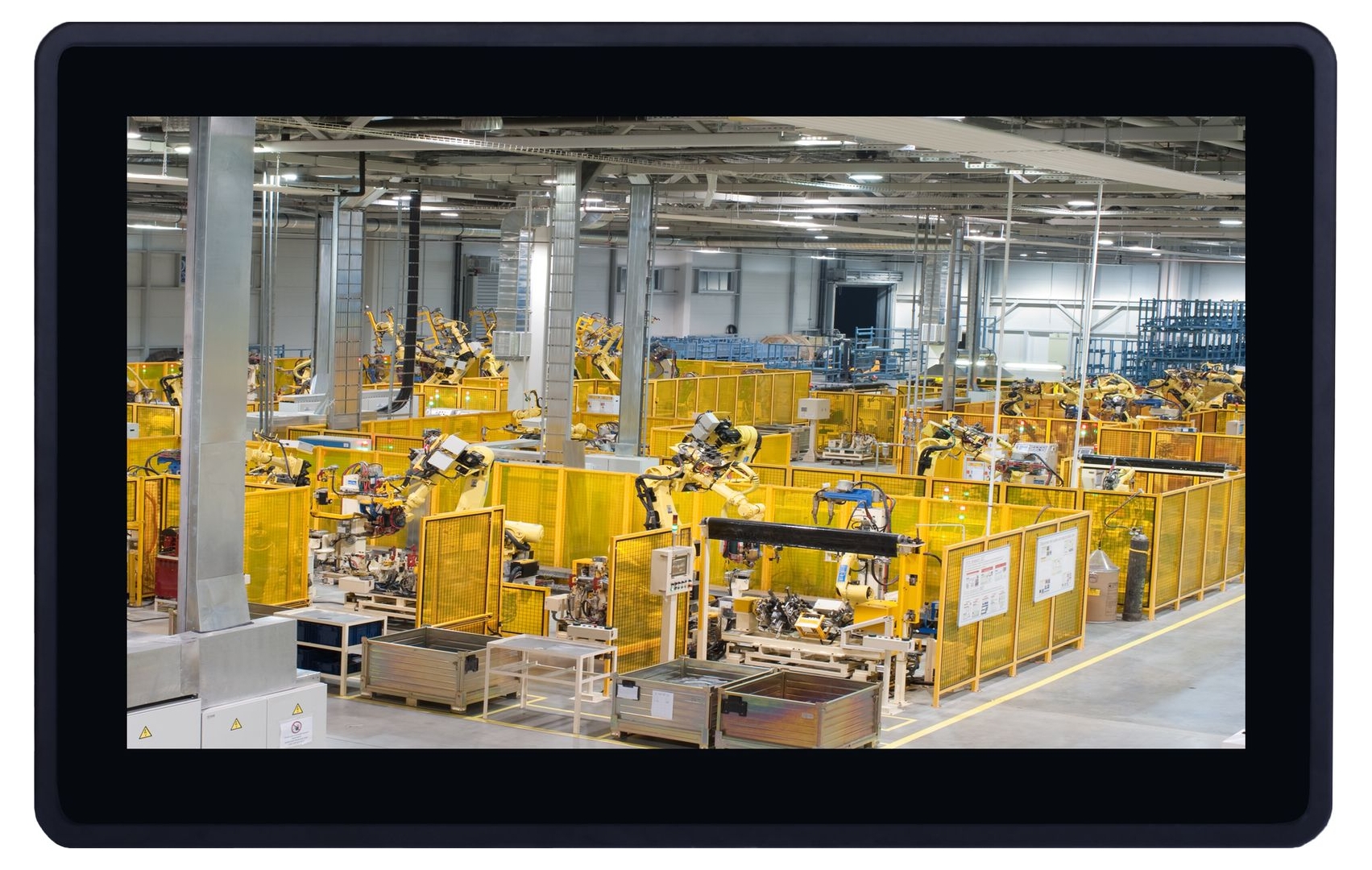

DFI KS156-AL

KS156DC12-3940, KS156WD36-3940, KS156WD36-4200, KS156WD36-4200_R

Panel PC mit IP65 (frontseitig)

PRODUKT-FEATURES

// 15,6" TFT-LCD Panel-PC
// [Intel Atom x5-E3940 | Intel Pentium N4200]
// Touchscreen ([- | Analog Resistiv])
// Passiv gekühlt
// IP65 (frontseitig)
// 204 Pin SO-DIMM DDR3L
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 1 x PCIe x1
// 1 x Mini-PCIe
// Stromversorgung DC [12V | 15~36V]

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI KS156-AL

Allgemein
SKU / ArtikelnummerKS156-ALKS156DC12-3940, KS156WD36-3940, KS156WD36-4200, KS156WD36-4200_R
Produktgrunddaten
HerstellerDFI
Produkt-ID750-KS1560-200G, 750-KS1561-000G, 750-KS1561-100G, 750-KS1561-200G
System
ProzessorVertikales SegmentEmbedded
SerieIntel Apollo Lake
NummerIntel Atom x5-E3940, Intel Pentium N4200
CPU Kerne4 St
Threads4 St
SockelBGA 1296
Basis Frequenz1,1 GHz, 1,6 GHz
Max. Turbo-Taktfrequenz1,8 GHz, 2,5 GHz
Cache2 MB
Thermal Design Power (TDP)6 W, 9,5 W
SpeicherAufbau204 Pin SO-DIMM DDR3L
Frequenz1600 / 1866 MHz
Steckplätze2 St
Maximaler Ausbau16 GB
Speicher onBoard4 GB
BIOSInsyde SPI 64 Mbit
Grafik
ProzessorIntel HD Graphics
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 5.0
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, MVC, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, VP 8, VP 9
Bildschirme (Multidisplay)2 Displays
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung3840 x 2160 bei 30 Hz
Display
Display Type15,6" TFT-LCD
Max. Auflösung1366 x 768
Seitenverhältnis683 : 384
Kontrast500:1
Leuchtdichte400 cd/m²
HintergrundbeleuchtungLebensdauer50000 h
TouchscreenTyp-, Analog Resistiv
Erweiterung
PCIe x1Generation2
x1 Signal1 St
Mini-PCIeVolle BautiefeAnzahl1 St
USB UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe, 1x PCIe x1
SIMPCIe / USB 2.0 Unterstützung1 St
StorageM.2
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl2 St
Netzwerk2x G-LAN

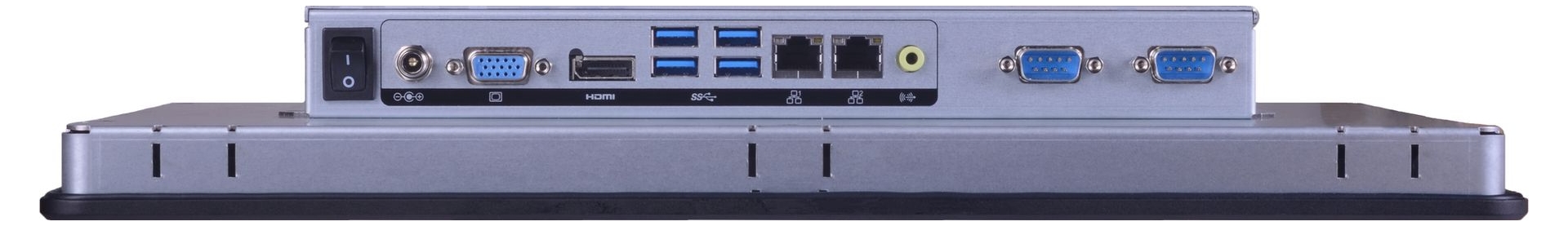

Externe I/O (Rückseite)
AnzeigeVGA1 St
HDMI1 St
AudioLine-Out1 St
EthernetRJ-452 St
SeriellRS-232 / 422 / 485DB-92 St
USBUSB v3.04 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
Typ (Eingang)DCWeitbereichJa, Nein
Bereich12V, 15~36V
AnschlussHohlstecker
Stromversorgung - EingangDC: 12V, DC: 15~36V
Kühlung
UmsetzungPassiv
PassivWärmemanagementWärmespreizer (Heat Spreader)
Einschübe
InternEinbauschacht 2.5"1 St
Mechanik / Umgebung
TemperaturBetrieb0° bis 50°C
Lagerung-30° bis 70°C
Relative LuftfeuchtigkeitBetrieb5 bis 85%, nicht kondensierend
AbmaßeFormfaktor15,6"
Breite260 mm
Tiefe410 mm
Höhe54 mm
Schutzart (IP)IP65 (frontseitig)
VibrationVibration3G, 10~500 Hz
SchockMessdaten5G, halben Sinusschwingung, 11 ms Dauer
BedienelementePower1 St
StatusanzeigenStorage1 St
Power1 St
Antennenlöcher2 St
MaterialStahl
MontageoptionVESA
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
LinuxDistributionFedora 24, Ubuntu 16.04
Unterstützte BSLinux, Windows
Lebenszyklus
ProduktionsstartQ2/2019
Voraussichtlich bisQ4/2031
