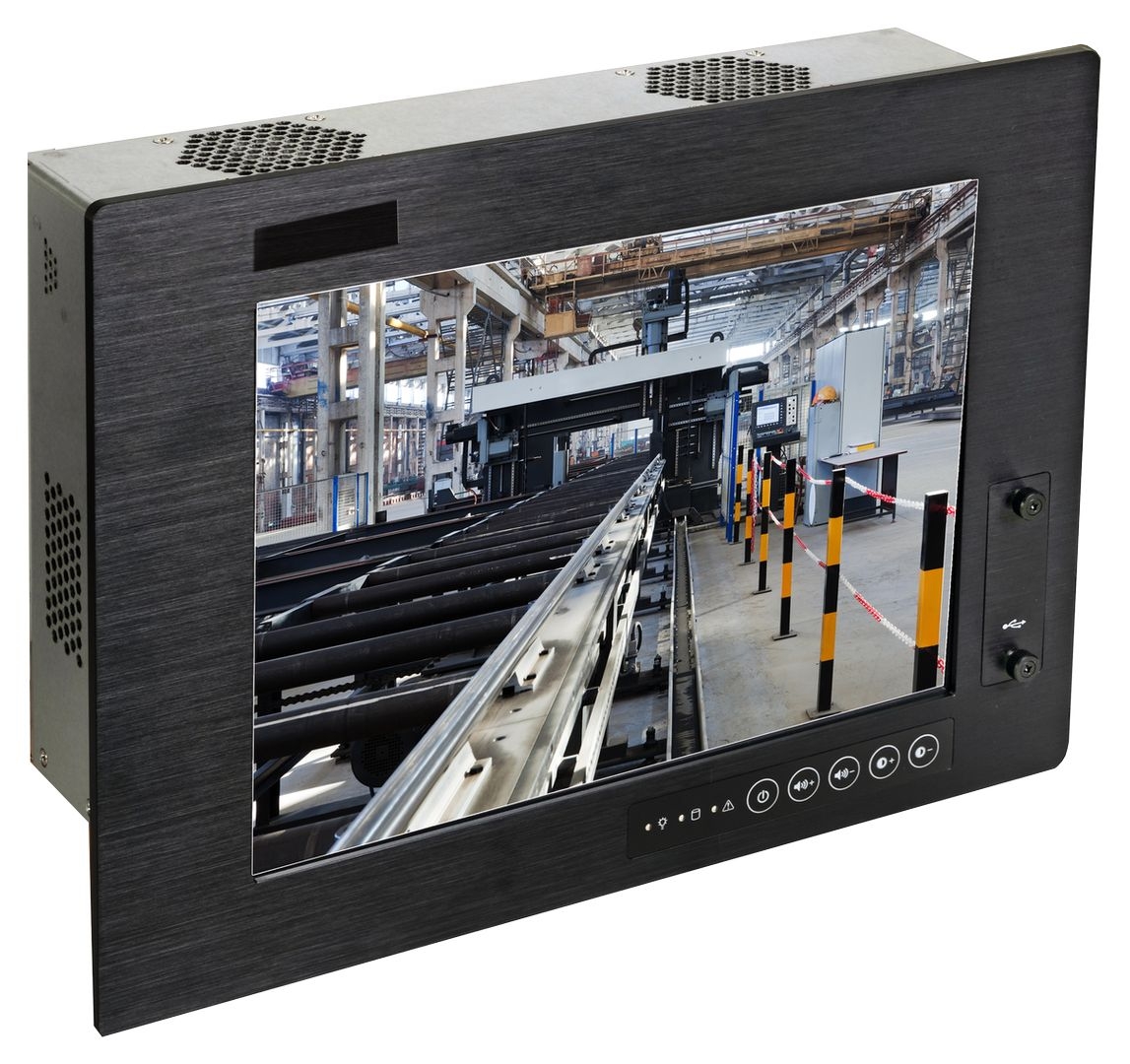

DFI TPC121

TPC1212TR-SBDCMR-R10, TPC1212TR-SBDCMR-R11, TPC1212TR-SBDCR-R10, TPC1212TR-SBDCR-R11

Panel PC mit IP65 (frontseitig)

PRODUKT-FEATURES

// 12,1" TFT-LCD Panel-PC
// LGA 1155 (H2)
// Touchscreen (Analog Resistiv)
// Aktiv (Lüfterkühlung) gekühlt
// IP65 (frontseitig)
// Intel H61
// 204 Pin SO-DIMM DDR3
// 2 x G-LAN (Rückseite)
// 2 x USB (Frontseite)
// 4 x USB (Rückseite)
// [1 | 2] x PCI
// [0 | 1] x PCIe x1
// 2 x Mini-PCIe
// Stromversorgung DC [19~24V | 24V]

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI TPC121

Allgemein
SKU / ArtikelnummerTPC121TPC1212TR-SBDCMR-R10, 750-TPC121-010G, TPC1212TR-SBDCMR-R11, 750-TPC121-610G, TPC1212TR-SBDCR-R10, 750-TPC121-000G, TPC1212TR-SBDCR-R11, 750-TPC121-600G
Produktgrunddaten
HerstellerDFI
System
ProzessorSockelLGA 1155 (H2)
Prozessor 2Thermal Design Power (TDP)65 W
ChipsatzIntel H61
SpeicherAufbau204 Pin SO-DIMM DDR3
Memory TypeDDR3
Frequenz1333 / 1600 MHz
Steckplätze2 St
Maximaler Ausbau16 GB
Grafik
ProzessorIntel HD Graphics
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung1920 x 1200 bei 60 Hz
Display
Display Type12,1" TFT-LCD
Max. Auflösung1024 x 768
Seitenverhältnis4 : 3
Leuchtdichte500 cd/m²
HintergrundbeleuchtungAusführungLED
Lebensdauer30000 h
TouchscreenTypAnalog Resistiv
AudioLautsprecher2 St
Leistung3 W
Erweiterung
PCIAnzahl1 St, 2 St
PCI Schnittstellen1x PCI, 2x PCI
PCIe x1x1 Signal1 St, -
Mini-PCIeVolle BautiefeAnzahl2 St
USB UnterstützungJa
PCIe Schnittstellen1x PCIe x1, 2x Mini-PCIe
Audio
ChipsatzRealtek ALC886
Netzwerk
G-LANControllerChipsatzIntel 82579LM (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel 82574L (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN
Externe I/O (Frontseite)
USBUSB v2.02 St

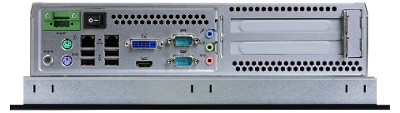

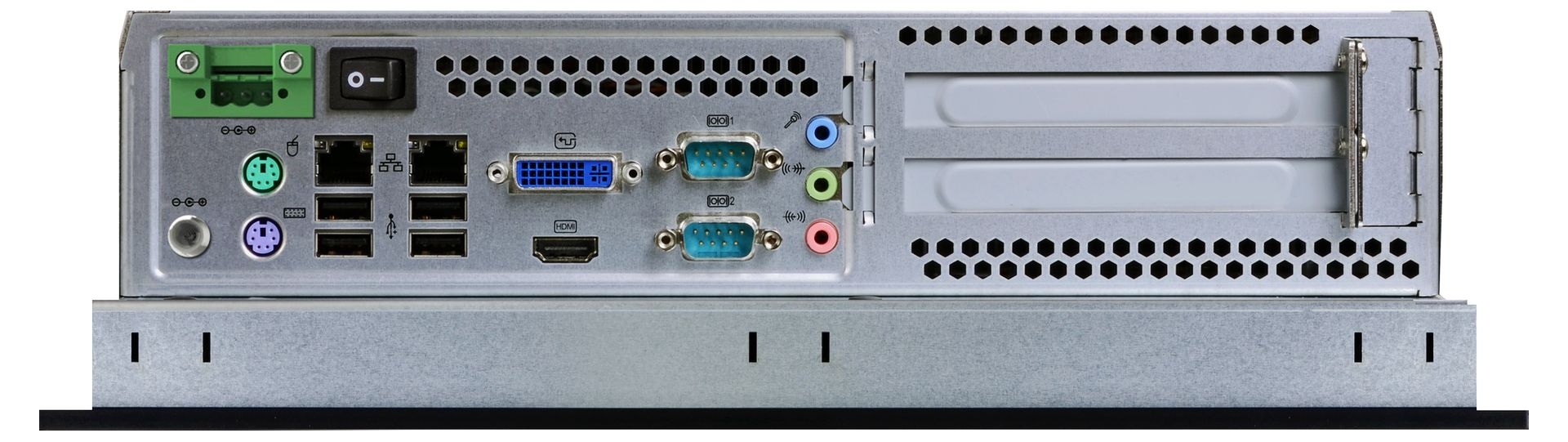

Externe I/O (Rückseite)
AnzeigeVGA (proprietärer Anschluss)1 St
DVIDVI-I Signal1 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
EthernetRJ-452 St
PS/2mini-DIN-62 St
SeriellRS-232DB-91 St
RS-232 / 422 / 485DB-91 St
USBUSB v2.04 St
Interne I/O
Serial-ATAS-ATA R2.0 (3 Gbit/s, 300 MB/s)1 St
Stromversorgung
Typ (Eingang)DCWeitbereichJa, Nein
Bereich19~24V, 24V
Anschluss3 Pin Terminal Stecker, Hohlstecker
Stromversorgung - EingangDC: 19~24V, DC: 24V
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Einschübe
InternEinbauschacht 2.5"1 St
Mechanik / Umgebung
TemperaturBetrieb-10° bis 50°C
Lagerung-20° bis 60°C
Relative LuftfeuchtigkeitBetrieb0 bis 90%, nicht kondensierend
AbmaßeFormfaktor12,1"
Breite345 mm
Tiefe103 mm
Höhe265 mm
Schutzart (IP)IP65 (frontseitig)
VibrationReferenz StandardIEC 68-2-64
mit SSD5~500 HZ, 1G
SchockReferenz StandardIEC 68-2-27
mit HDD3G, halben Sinusschwingung, 11 ms Dauer
Gewicht6500 g
BedienelementePower2 St
StatusanzeigenStorage2 St
Power1 St
Fehler2 St
Slot BracketsStandard2 St
MaterialAluminium, Stahl
MontageoptionVESA, Wandmontage
Betriebssysteme / Software
WindowsWindows XP (32/64-bit)wird unterstützt
Windows 7 (32/64-bit)wird unterstützt
Windows 10 (64-bit)wird unterstützt
Windows EmbeddedWES7Ewird unterstützt
Unterstützte BSWindows, Windows Embedded
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
