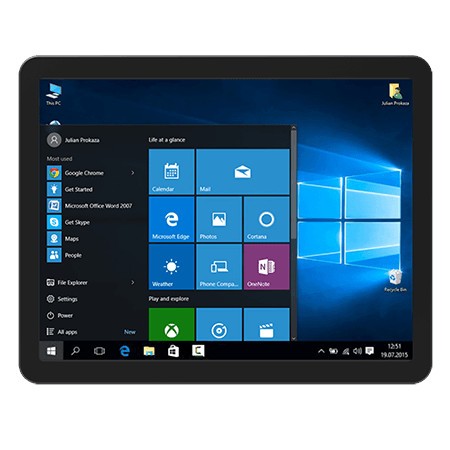

Winmate R12ITWS-MHM2

Panel PC mit IP65 (frontseitig)

PRODUKT-FEATURES

// 12,1" TFT-LCD Panel-PC
// Intel Core i5-1135G7
// Touchscreen (Kapazitiv)
// Passiv gekühlt
// IP65 (frontseitig)
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// 128 GB SSD (NVMe)
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 1 x PCIe x16
// 1 x Mini-PCIe
// Stromversorgung DC Weitbereich 9~29V

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: Winmate R12ITWS-MHM2

Allgemein
SKU / ArtikelnummerR12ITWS-MHM2
Produktgrunddaten
HerstellerWinmate
System
ProzessorVertikales SegmentEmbedded
SerieIntel Tiger Lake
NummerIntel Core i5-1135G7
CPU Kerne4 St
Threads8 St
SockelBGA 1449
Basis Frequenz2,4 GHz
Max. Turbo-Taktfrequenz4,2 GHz
Cache8 MB
Thermal Design Power (TDP)28 W
Lithographie10 nm
ChipsatzSoC (System-On-Chip)
SpeicherAufbau260 Pin SO-DIMM DDR4
Memory TypeDDR4
Frequenz3200 MHz
Steckplätze2 St
Maximaler Ausbau32 GB
Speicher onBoard4 GB
StorageSolid State Drive (NVMe SSD)128 GB
Grafik
ProzessorIntel Iris Xe Graphics
DisplayportVersion1.4
Display
Display Type12,1" TFT-LCD
Max. Auflösung1024 x 768
Seitenverhältnis4 : 3
Kontrast1000:1
Leuchtdichte500 cd/m²
BetrachtungswinkelHorizontal 89 °
Vertikal89 °
HintergrundbeleuchtungAusführungLED
TouchscreenTypKapazitiv
Erweiterung
PCIe x16x4 SignalAnzahl1 St
Mini-PCIeVolle BautiefeAnzahl1 St
PCIe Schnittstellen1x PCIe x16, 1x Mini-PCIe
M.2Slot 1Key IDE
InterfaceWLAN
Unterstütze Abmaße2230
Slot 2Key IDM
InterfaceNVMe
Unterstütze Abmaße2280
M.2 Key IDsE, M
StorageM.2
Netzwerk
G-LANControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN
Externe I/O (Rückseite)
AnzeigeDisplayport1 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
SeriellRS-232 / 422 / 485DB-92 St
USBUSB v3.2 (Gen 1)4 St
Sicherheit
Trusted Platform Modul (TPM)v2.0
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich9~29V
Anschluss3 Pin Terminal Stecker
Stromversorgung - EingangDC: 9~29V
Stromaufnahme Typisch45 W
Stromaufnahme Maximal55 W

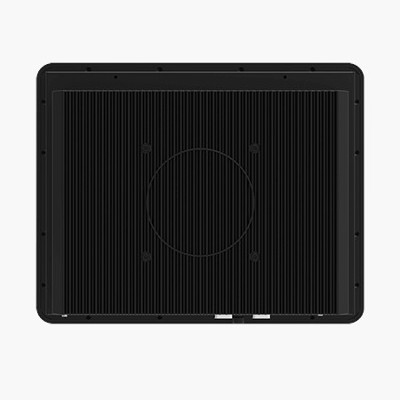

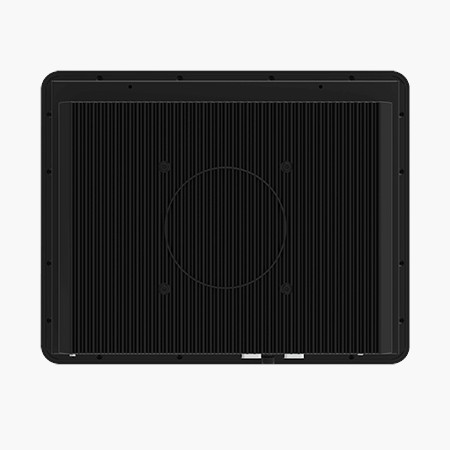

Kühlung
UmsetzungPassiv
PassivWärmemanagementWärmespreizer (Heat Spreader)
Einschübe
InternEinbauschacht 2.5"1 St
ExternEinbauschacht 2.5"1 St
Mechanik / Umgebung
TemperaturBetrieb0° bis 50°C
Lagerung-10° bis 60°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
AbmaßeFormfaktor12,1"
Breite322 mm
Tiefe256 mm
Höhe91 mm
Schutzart (IP)IP65 (frontseitig)
VibrationReferenz StandardMIL-STD-810G Method 514.6
Gewicht5400 g
BedienelementePower1 St
Reset1 St
StatusanzeigenStorage1 St
Power1 St
FarbeSchwarz
MaterialAluminium
MontageoptionPanelmontage, VESA
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSB (2016)wird unterstützt
Windows 10 Enterprise IoT LTSC (2019)wird unterstützt
Windows 10 Enterprise IoT LTSC (2021)wind unterstützt
Unterstützte BSWindows Embedded
Zertifikate / Konformitäten
CEJa
FCCClass BJa
Weitere Zertifikate / KonformitätenEN 55032, EN 61000-3-2, EN 61000-3-3, EN 61000-4-2 (ESD), EN 61000-4-3, EN 61000-4-4 (EFT), EN 61000-4-5 (2 kV Surge protection), EN 61000-4-6, EN 61000-4-8, EN 61000-4-11, EN 62368-1
RoHS konformJa
