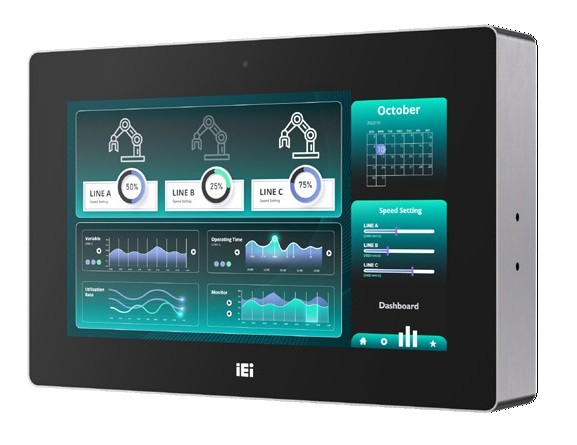

Panel PC mit IP66/69K (komplett)
// 15,6" TFT-LCD Panel-PC
// [Intel Core Ultra 5 Prozessor 125U | Intel Core Ultra 7 Prozessor 155U]
// Touchscreen (Kapazitiv)
// IP69K (komplett)
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// 2 x G-LAN (Back side)
// 2 x USB (Back side)
// Power Supply DC 10~28V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: IEI SHIELD-156-U
| Allgemein | ||||
| SKU / Artikelnummer | SHIELD-156-U | |||
| Produktgrunddaten | ||||
| Hersteller | IEI | |||
| System | ||||
| Prozessor | Serie | Intel Meteor Lake | ||
| Nummer | Intel Core Ultra 5 Prozessor 125U, Intel Core Ultra 7 Prozessor 155U | |||
| CPU Kerne | 12 St | |||
| Threads | 14 St | |||
| Sockel | BGA 2049 | |||
| Performance-core Grundtaktfrequenz | 1,3 GHz, 1,7 GHz | |||
| Performance-core Max Turbo Frequenz | 4,3 GHz, 4,8 GHz | |||
| Efficient-core Grundtaktfrequenz | 0,8 GHz, 1,2 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,6 GHz, 3,8 GHz | |||
| Cache | 12 MB | |||
| Grundleistungsaufnahme des Prozessors | 15 W | |||
| Maximale Turbo-Leistungsaufnahme | 57 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 4800 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 96 GB | |||
| Speicher onBoard | 16 GB | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT5571 | |
| Grafik | ||||
| Prozessor | Intel Graphics | |||
| HDMI | Version | 1.4b | ||
| Display | ||||
| Display Type | 15,6" TFT-LCD | |||
| Max. Auflösung | 1920 x 1080 | |||
| Seitenverhältnis | 16 : 9 | |||
| Max. Farben | 16,2M | |||
| Kontrast | 800:1 | |||
| Leuchtdichte | 450 cd/m² | |||
| Betrachtungswinkel | Horizontal | 178 ° | ||
| Vertikal | 178 ° | |||
| Hintergrundbeleuchtung | Ausführung | LED | ||
| Lebensdauer | 50000 h | |||
| Touchscreen | Typ | Kapazitiv | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2242, 2280 | |||
| Slot 2 | Key ID | B | ||
| Interface | 4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), USB 3.2 Gen1 | |||
| Unterstütze Abmaße | 3052, 3080 | |||
| Slot 3 | Key ID | A | ||
| Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | A, B, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

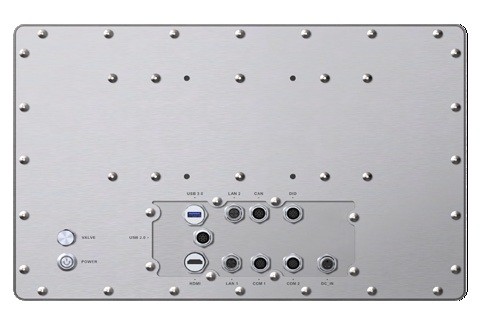

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI-IP67 | 1 St | ||
| Ethernet | M12 Steckverbinder | 2 St | ||
| Seriell | RS-232 | M12 Steckverbinder | 2 St | |
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| Anschluss | M12 | |||
| USB | USB v2.0 | 1 St | ||
| USB v3.0 | 1 St | |||
| M12 Steckverbinder | Ja | |||
| CAN Bus | Anschluss | M12 | ||
| Stück | 1 St | |||
| Protokoll | CAN 2.0B | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 10~28V | |||
| Anschluss | M12 | |||
| Stromversorgung - Eingang | DC: 10~28V | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -10° bis 55°C | ||
| Lagerung | -40° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | 15,6" | ||
| Breite | 424,4 mm | |||
| Tiefe | 71,9 mm | |||
| Höhe | 279,5 mm | |||
| Schutzart (IP) | IP69K (komplett) | |||
| Gewicht | 8500 g | |||
| Farbe | Silber | |||
| Material | Stahl (rostfrei) | |||
| Montageoption | Befestigungsklammer, Bügelhalterung, VESA | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Windows 11 IoT | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
