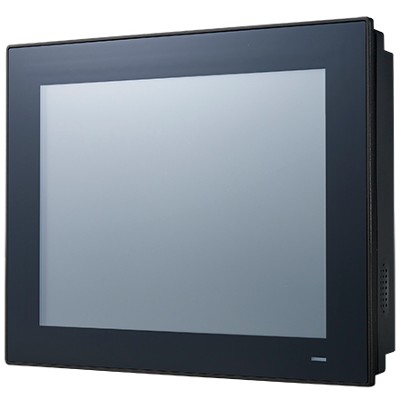

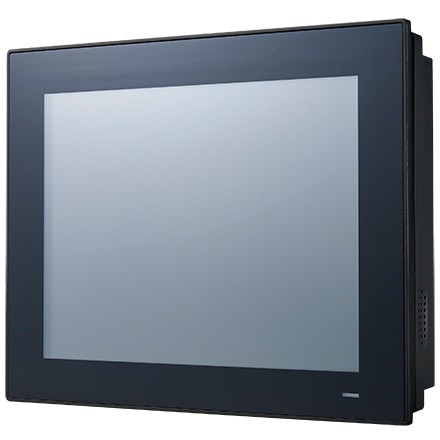

Panel PC mit IP66 (frontseitig)
// 10,4" TFT-LCD Panel-PC
// Intel Atom x5-E3940
// Touchscreen (Analog Resistiv)
// Passiv gekühlt
// IP66 (frontseitig)
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// Digital I/O (8-Bit)
// 2 x Mini-PCIe
// Stromversorgung DC 9~32V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Advantech PPC-3100
| Allgemein | ||||
| SKU / Artikelnummer | PPC-3100 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Apollo Lake | |||
| Nummer | Intel Atom x5-E3940 | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1296 | |||
| Basis Frequenz | 1,6 GHz | |||
| Max. Turbo-Taktfrequenz | 1,8 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 9,5 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| DIMM Type | Unbuffered SO-DIMM | |||
| Frequenz | 1600 / 1866 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 8 GB | |||
| ECC | wird nicht unterstützt | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics 500 | |||
| Display | ||||
| Display Type | 10,4" TFT-LCD | |||
| Max. Auflösung | 800 x 600 | |||
| Seitenverhältnis | 4 : 3 | |||
| Kontrast | 700:1 | |||
| Leuchtdichte | 400 cd/m² | |||
| Betrachtungswinkel | Horizontal | 80 ° | ||
| Vertikal | 70 ° | |||
| Hintergrundbeleuchtung | Ausführung | LED | ||
| Lebensdauer | 30000 h | |||
| Touchscreen | Typ | Analog Resistiv | ||
| Lichtdurchlässigkeit | 80 % | |||
| Interface | USB | |||
| Audio | Lautsprecher | 2 St | ||
| Leistung | 1 W | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 2 St | |
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 2x Mini-PCIe | |||
| Storage | mSATA | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps), Intel I225LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

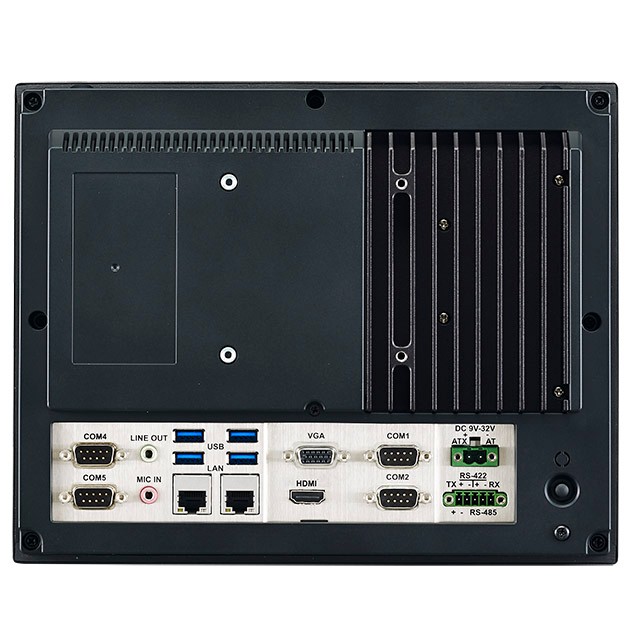

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 | DB-9 | 4 St | |
| RS-232 / 422 / 485 | 5 Pin Terminal Stecker | 1 St | ||
| USB | USB v3.0 | 4 St | ||
| Interne I/O | ||||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~32V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 9~32V | |||
| Stromaufnahme Maximal | 30 W | |||
| Stromaufnahme Maximal | Burn-in test 8.0 in Windows 10 64bit | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 60°C | ||
| Lagerung | -30° bis 60°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | 10,4" | ||
| Breite | 271,8 mm | |||
| Tiefe | 57,5 mm | |||
| Höhe | 216,8 mm | |||
| Schutzart (IP) | IP66 (frontseitig) | |||
| Vibration | Vibration | 2G, 5~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 10G, halben Sinusschwingung, 11 ms Dauer | ||
| Referenz Standard | IEC 68-2-27 | |||
| Gewicht | 2800 g | |||
| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Power | 1 St | ||
| Antennenlöcher | 2 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium, Plastik | |||
| Montageoption | VESA, Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Android | Release | 10 | ||
| Unterstützte BS | Android, Linux, Windows, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class B | Ja | ||
| CCC | Ja | |||
| Weitere Zertifikate / Konformitäten | BSMI, CB, EN 61000-6-2, UKCA, VCCI | |||
| RoHS konform | Ja | |||
