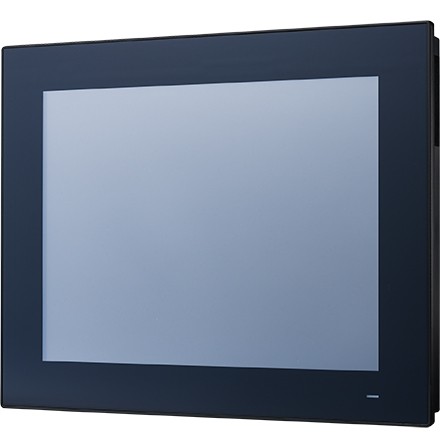

Panel PC mit IP66 (frontseitig)
// 17" TFT-LCD Panel-PC
// Intel Atom E3845
// Touchscreen (Analog Resistiv)
// Passiv cooled
// IP66 (frontseitig)
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// 2 x G-LAN (Back side)
// 4 x USB (Back side)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCI
// 2 x Mini-PCIe
// Power Supply DC Wide range 9~32V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Advantech PPC-3170
| Allgemein | ||||
| SKU / Artikelnummer | PPC-3170 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| Produkt-ID | PPC-3170-RE4CE | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Bay Trail | |||
| Nummer | Intel Atom E3845 | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1170 | |||
| Basis Frequenz | 1,91 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 10 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| DIMM Type | Unbuffered SO-DIMM | |||
| Frequenz | 1333 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 8 GB | |||
| ECC | wird nicht unterstützt | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Display | ||||
| Display Type | 17" TFT-LCD | |||
| Max. Auflösung | 1280 x 1024 | |||
| Seitenverhältnis | 5 : 4 | |||
| Kontrast | 800:1 | |||
| Leuchtdichte | 350 cd/m² | |||
| Betrachtungswinkel | Horizontal | 80 ° | ||
| Vertikal | 60 ° | |||
| Hintergrundbeleuchtung | Ausführung | LED | ||
| Lebensdauer | 50000 h | |||
| Touchscreen | Typ | Analog Resistiv | ||
| Lichtdurchlässigkeit | 81 % | |||
| Interface | USB | |||
| Audio | Lautsprecher | 2 St | ||
| Leistung | 1 W | |||
| Erweiterung | ||||
| PCI | Anzahl | 1 St | ||
| PCI Schnittstellen | 1x PCI | |||
| Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
| Volle Bautiefe | Anzahl | 1 St | ||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 2x Mini-PCIe | |||
| Storage | mSATA | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

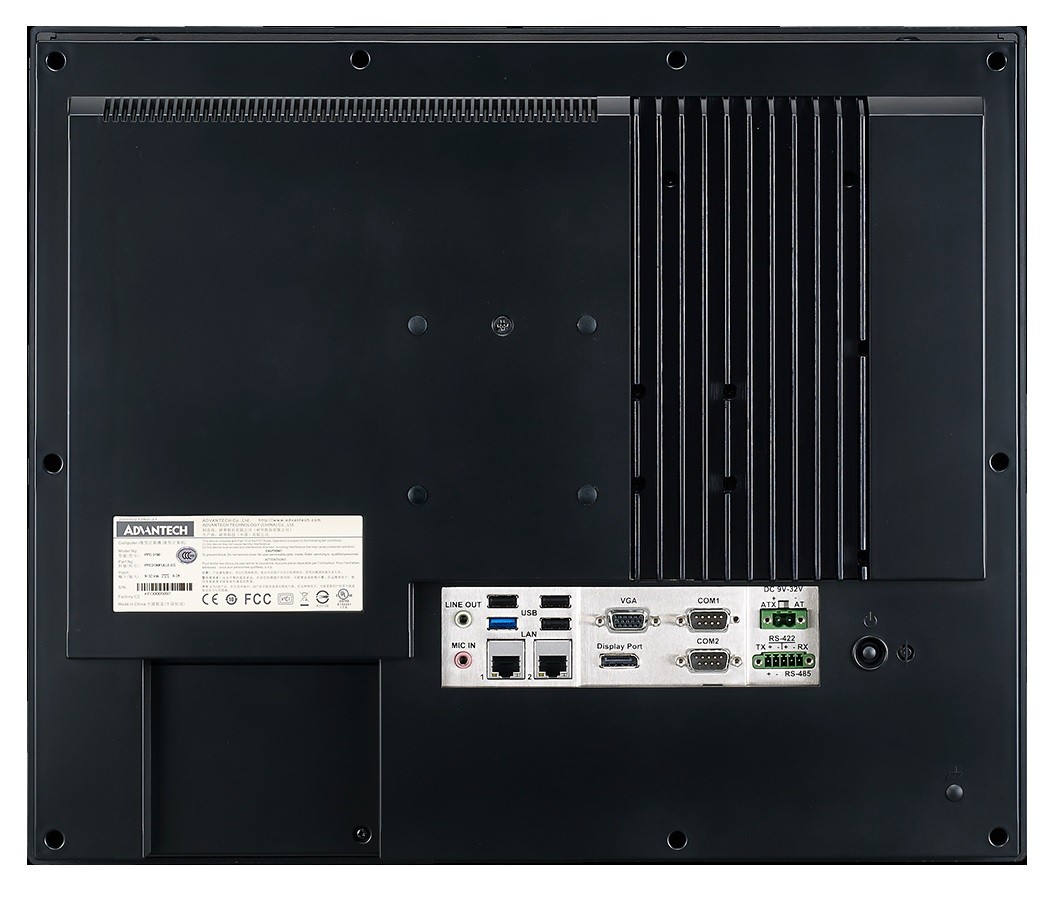

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| Displayport | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 | DB-9 | 2 St | |
| RS-232 / 422 / 485 | 5 Pin Terminal Stecker | 1 St | ||
| USB | USB v2.0 | 3 St | ||
| USB v3.0 | 1 St | |||
| Interne I/O | ||||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
| Digital I/O | Bits | 8-Bit | 1 St | |
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~32V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 9~32V | |||
| Stromaufnahme Maximal | 34 W | |||
| Stromaufnahme Maximal | Burn-in test 7.0 in Windows 7 32 bit | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 60°C | ||
| Lagerung | -40° bis 60°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | 17" | ||
| Breite | 437 mm | |||
| Tiefe | 56,5 mm | |||
| Höhe | 357 mm | |||
| Schutzart (IP) | IP66 (frontseitig) | |||
| Vibration | Vibration | 2G, 5~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 10G, halben Sinusschwingung, 11 ms Dauer | ||
| Referenz Standard | IEC 68-2-27 | |||
| Gewicht | 6300 g | |||
| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Power | 1 St | ||
| Slot Brackets | Standard | 1 St | ||
| Antennenlöcher | 2 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium, Plastik | |||
| Montageoption | VESA, Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows Embedded | WES7E | wird unterstützt | ||
| WINCE7 | wird unterstützt | |||
| Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Android | Release | 6 | ||
| Unterstützte BS | Windows, Windows Embedded, Linux, Android | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class A | Ja | ||
| CCC | Ja | |||
| Weitere Zertifikate / Konformitäten | BSMI, CB, UKCA, VCCI | |||
| RoHS konform | Ja | |||
