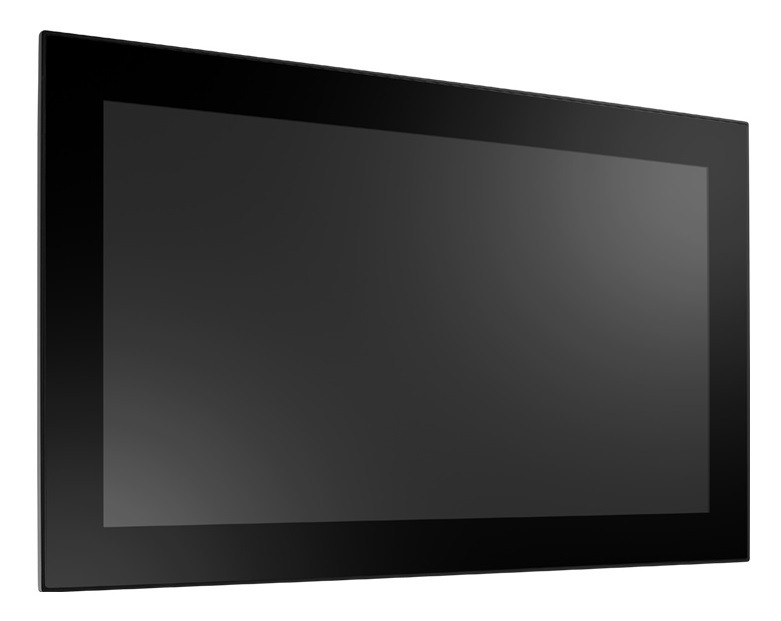

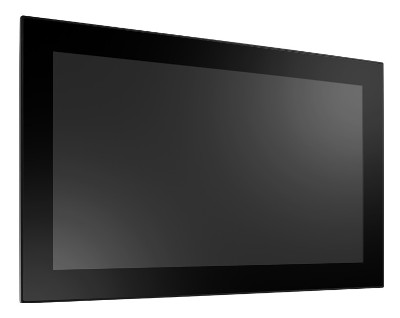

Advantech PPC-324W TGL

PPC-324W-PB3A, PPC-324W-PB5A, PPC-324W-PB7A

Panel PC mit IP66 (frontseitig)

PRODUKT-FEATURES

// 23,8" TFT-LCD Panel-PC
// [Intel Core i3-1115G4E | Intel Core i5-1145G7E | Intel Core i7-1185G7E]
// Touchscreen (Kapazitiv)
// Passiv gekühlt
// IP66 (frontseitig)
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// 2 x G-LAN (Rückseite)
// 5 x USB (Rückseite)
// 2 x USB (intern)
// Stromversorgung DC 12~30V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Advantech PPC-324W TGL

Allgemein
SKU / ArtikelnummerPPC-324W TGLPPC-324W-PB3A, PPC-324W-PB5A, PPC-324W-PB7A
Produktgrunddaten
HerstellerAdvantech
System
ProzessorVertikales SegmentEmbedded
SerieIntel Tiger Lake
NummerIntel Core i3-1115G4E, Intel Core i5-1145G7E, Intel Core i7-1185G7E
CPU Kerne2 St, 4 St
Threads4 St, 8 St
SockelBGA 1449
Basis Frequenz1,5 GHz, 1,8 GHz, 2,2 GHz
Max. Turbo-Taktfrequenz3,9 GHz, 4,1 GHz, 4,4 GHz
Cache6 MB, 8 MB, 12 MB
Thermal Design Power (TDP)15 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau260 Pin SO-DIMM DDR4
DIMM TypeUnbuffered SO-DIMM
Frequenz3200 MHz
Steckplätze2 St
Maximaler Ausbau64 GB
Grafik
ProzessorIntel Iris Xe Graphics, Intel UHD Graphics
HDMIVersion1.4
Display
Display Type23,8" TFT-LCD
Max. Auflösung1920 x 1080
Seitenverhältnis16 : 9
Kontrast1000:1
Leuchtdichte350 cd/m²
BetrachtungswinkelHorizontal 89 °
Vertikal89 °
HintergrundbeleuchtungAusführungLED
Lebensdauer30000 h
TouchscreenTypKapazitiv
Lichtdurchlässigkeit88 %
InterfaceUSB
Multitouch10-Punkt
AudioLautsprecher2 St
Leistung1 W
Erweiterung
M.2Slot 1Key IDM
InterfaceNVMe, SATA III
Unterstütze Abmaße2280
Slot 2Key IDE
InterfaceWiFi+BT
Unterstütze Abmaße2230
M.2 Key IDsE, M
StorageM.2
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I226LM PCIe (10/100/1000/2500 Mbps)
Anzahl1 St
Netzwerk2x G-LAN

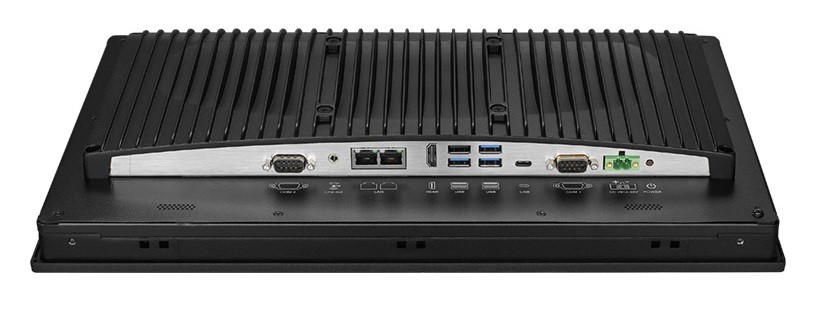

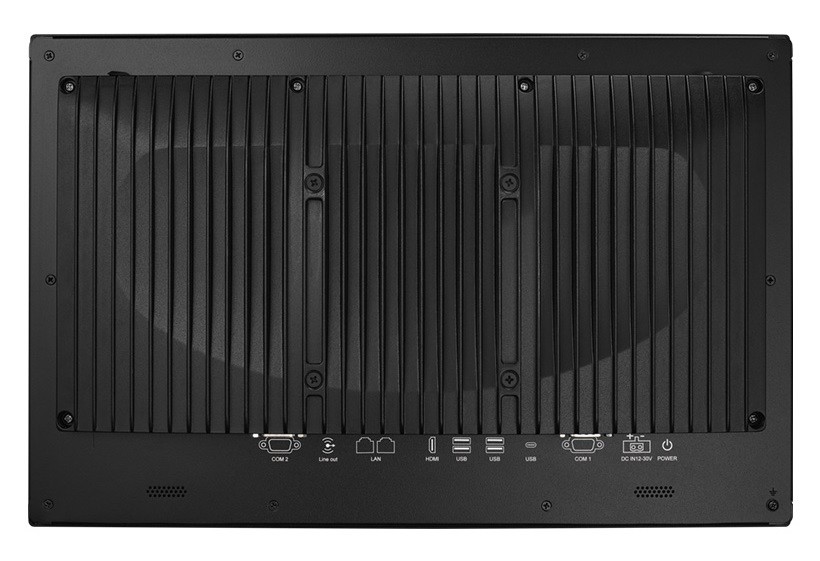

Externe I/O (Rückseite)
AnzeigeHDMI1 St
AudioLine-Out1 St
EthernetRJ-452 St
SeriellRS-232DB-91 St
RS-232 / 422 / 485DB-91 St
USBUSB v2.01 St
USB v3.1 (Gen 2, Type C)1 St
USB v3.2 (Gen 1)3 St
Interne I/O
USBUSB v2.0Ports (Typ-A-Buchse)2 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)v2.0
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich12~30V
Anschluss2 Pin Terminal Stecker
Stromversorgung - EingangDC: 12~30V
Stromaufnahme Typisch70 W
Stromaufnahme TypischBurn-in test 8.1 in Windows 10 64-bit
Kühlung
UmsetzungPassiv
Einschübe
InternEinbauschacht 2.5"1 St
Mechanik / Umgebung
TemperaturBetrieb-10° bis 50°C
Lagerung-20° bis 60°C
Relative LuftfeuchtigkeitBetrieb5 bis 95%, nicht kondensierend
AbmaßeFormfaktor23,8"
Breite595,9 mm
Tiefe61,5 mm
Höhe347,1 mm
Schutzart (IP)IP66 (frontseitig)
VibrationVibration2G, 5~500 Hz
Referenz StandardIEC 68-2-64
SchockMessdaten10G, halben Sinusschwingung, 11 ms Dauer
Referenz StandardIEC 68-2-27
Gewicht8600 g
BedienelementePower1 St
FarbeSchwarz
MaterialAluminium
MontageoptionVESA
Betriebssysteme / Software
WindowsWindows 11Wird unterstützt
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows, Windows Embedded
Zertifikate / Konformitäten
CEJa
ULJa
FCCClass BJa
CCCJa
Weitere Zertifikate / KonformitätenBSMI, CB, EN 60601-1-2, UKCA, VCCI
RoHS konformJa
