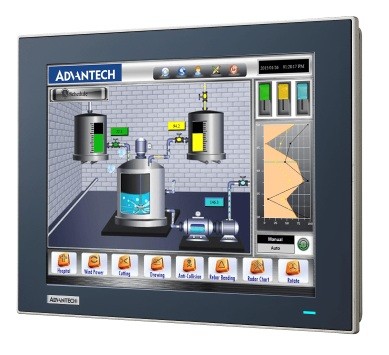

Panel PC mit IP66 (frontseitig)
// 12,1" TFT-LCD Panel-PC
// [Intel Atom x6425E | Intel Celeron J6412]
// Touchscreen (Analog Resistiv)
// Passiv cooled
// IP66 (frontseitig)
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// 2 x G-LAN (Back side)
// 4 x USB (Back side)
// 1 x Mini-PCIe
// Power Supply DC 24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: Advantech TPC-312 EHL
| Allgemein | ||||
| SKU / Artikelnummer | TPC-312 EHL | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Elkhart Lake | |||
| Nummer | Intel Atom x6425E, Intel Celeron J6412 | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1493 | |||
| Basis Frequenz | 2 GHz | |||
| Max. Turbo-Taktfrequenz | 2,6 GHz, 3 GHz | |||
| Cache | 1,5 MB | |||
| Thermal Design Power (TDP) | 10 W, 12 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 32 GB | |||
| BIOS | AMI UEFI BIOS | |||
| Display | ||||
| Display Type | 12,1" TFT-LCD | |||
| Max. Auflösung | 1024 x 768 | |||
| Seitenverhältnis | 4 : 3 | |||
| Max. Farben | 16,2M | |||
| Kontrast | 1000:1 | |||
| Leuchtdichte | 600 cd/m² | |||
| Betrachtungswinkel | Horizontal | 178 ° | ||
| Vertikal | 178 ° | |||
| Hintergrundbeleuchtung | Ausführung | LED | ||
| Lebensdauer | 50000 h | |||
| Touchscreen | Typ | Analog Resistiv | ||
| Lichtdurchlässigkeit | 75 % | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | A, E | |
| Interface | PCIe ×1 (Gen. 3), USB 2.0, WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | B | ||
| Interface | SATA III, USB 2.0 | |||
| Unterstütze Abmaße | 2242, 2280 | |||
| M.2 Key IDs | A, B, E | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps), Intel I226LM PCIe (10/100/1000/2500 Mbps) | |

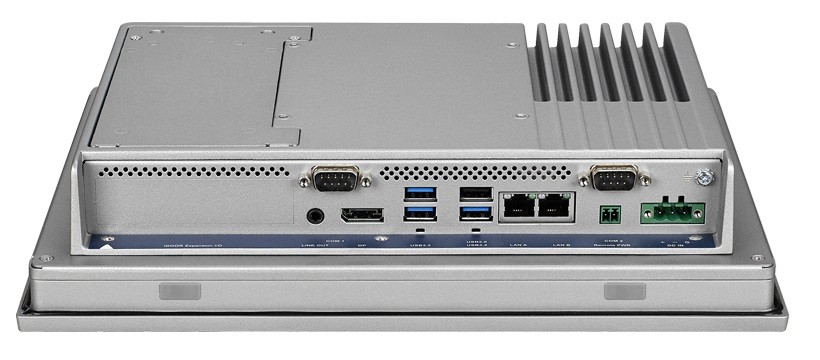

| Externe I/O (Rückseite) | ||||
| Anzeige | Displayport | 1 St | ||
| Audio | Combo Jack | 1 St | ||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| RS-232 / 422 / 485 | DB-9 | 1 St | ||
| USB | USB v2.0 | 1 St | ||
| USB v3.2 (Gen 1) | 3 St | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 24V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 24V | |||
| Stromaufnahme Typisch | 39,01 W | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -10° bis 50°C, -20° bis 60°C | ||
| Lagerung | -30° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Lagerung | 5 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | 12,1" | ||
| Breite | 311,8 mm | |||
| Tiefe | 67 mm | |||
| Höhe | 238 mm | |||
| Schutzart (IP) | IP66 (frontseitig) | |||
| Gewicht | 4200 g | |||
| Bedienelemente | Power (Terminal Anschluss) | 1 St | ||
| Statusanzeigen | System Status | 1 St | ||
| Material | Aluminium | |||
| Montageoption | Panelmontage, VESA, Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class A | Ja | ||
| CCC | Ja | |||
| Weitere Zertifikate / Konformitäten | BSMI | |||
| RoHS konform | Ja | |||
