Panel PC mit IP66 (komplett)
// 21,5" TFT-LCD Panel-PC
// [Intel Atom X7433RE | Intel Atom x7835RE]
// Touchscreen (Kapazitiv)
// IP66 (komplett)
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// 2 x G-LAN (Rückseite)
// 2 x USB (Rückseite)
// Stromversorgung DC 10~28V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: IEI SHIELD-215
| Allgemein | ||||
| SKU / Artikelnummer | SHIELD-215 | |||
| Produktgrunddaten | ||||
| Hersteller | IEI | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Amston Lake | |||
| Nummer | Intel Atom X7433RE, Intel Atom x7835RE | |||
| CPU Kerne | 4 St, 8 St | |||
| Sockel | BGA 1264 | |||
| Max. Turbo-Taktfrequenz | 3,4 GHz, 3,6 GHz | |||
| Cache | 6 MB | |||
| Thermal Design Power (TDP) | 9 W, 12 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| DIMM Type | ECC Unbuffered SO DIMM | |||
| Frequenz | 4800 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 16 GB | |||
| ECC | wird unterstützt | |||
| Speicher onBoard | 8 GB | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT5571 | |
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Display | ||||
| Display Type | 21,5" TFT-LCD | |||
| Max. Auflösung | 1920 x 1080 | |||
| Seitenverhältnis | 16 : 9 | |||
| Max. Farben | 16,7M | |||
| Kontrast | 1000:1 | |||
| Leuchtdichte | 500 cd/m² | |||
| Betrachtungswinkel | Horizontal | 178 ° | ||
| Vertikal | 178 ° | |||
| Hintergrundbeleuchtung | Ausführung | LED | ||
| Lebensdauer | 50000 h | |||
| Touchscreen | Typ | Kapazitiv | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×2 (Gen. 3) | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | M | ||
| Interface | PCIe ×1 (Gen. 3), SATA III | |||
| Unterstütze Abmaße | 2242, 2280 | |||
| Slot 3 | Key ID | B | ||
| Interface | 4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 3), USB 3.0 | |||
| Unterstütze Abmaße | 3052, 3080 | |||
| Slot 4 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 3), USB 2.0, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | B, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

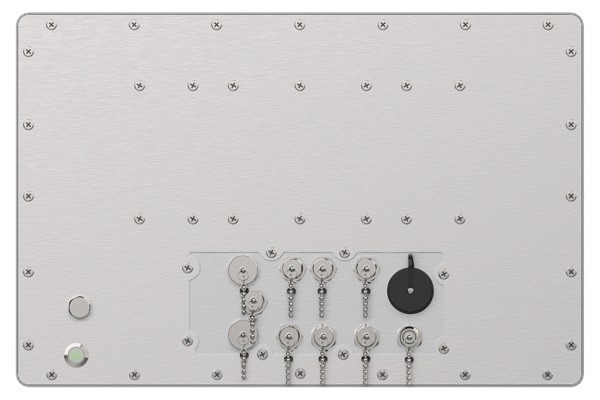

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Ethernet | M12 Steckverbinder | 2 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| M12 Steckverbinder | Ja | |||
| RS-232 / 422 / 485 | DB-9 | 1 St | ||
| M12 Steckverbinder | Ja | |||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| Anschluss | M12 | |||
| USB | USB v2.0 (M12) | 1 St | ||
| USB v3.0 | 1 St | |||
| M12 Steckverbinder | Ja | |||
| CAN Bus | Anschluss | M12 | ||
| Stück | 1 St | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 10~28V | |||
| Anschluss | M12 | |||
| Stromversorgung - Eingang | DC: 10~28V | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -30° bis 50°C | ||
| Lagerung | -40° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | 21,5" | ||
| Breite | 558,8 mm | |||
| Tiefe | 71,9 mm | |||
| Höhe | 357,91 mm | |||
| Schutzart (IP) | IP66 (komplett) | |||
| Bedienelemente | Power | 1 St | ||
| Farbe | Silber | |||
| Material | Stahl (rostfrei) | |||
| Montageoption | Befestigungsklammer, Bügelhalterung, VESA | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Windows 11 IoT | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
