Embedded System
// Embedded System
// Intel Alder Lake / Raptor Lake / Raptor Lake Refresh / Bartlett Lake-S
// Passiv cooled
// 2 x Display
// 2 x Serial
// 4 x USB (Back side)
// 3 x G-LAN (Back side)
// 3 x M.2 Slot
// 24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

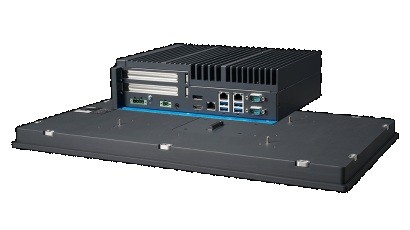

Basismodul: Advantech TPC-B620
| Allgemein | ||||
| SKU / Artikelnummer | TPC-B620 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | Intel Alder Lake / Raptor Lake / Raptor Lake Refresh / Bartlett Lake-S | ||
| Sockel | LGA 1700 (H6) | |||
| Thermal Design Power (TDP) | 65 W | |||
| Chipsatz | Intel H610E, Intel R680E | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 4800 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| ECC | -, wird unterstützt | |||
| BIOS | AMI UEFI BIOS | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | E | |
| Interface | WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | M | ||
| Interface | NVMe, PCIe ×2, PCIe ×4, SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 3 | Key ID | M | ||
| Interface | SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 4 | Key ID | M | ||
| Interface | SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | E, M | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 3 St | |||
| Netzwerk | 3x G-LAN | |||
| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Displayport | 1 St | |||
| Audio | Combo Jack | 1 St | ||
| Ethernet | RJ-45 | 3 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| USB | USB v3.2 (Gen 1) | 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 24V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 24V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -10° bis 45°C | ||
| Lagerung | -20° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 269 mm | |||
| Tiefe | 224 mm | |||
| Höhe | 76 mm | |||
| Schutzart (IP) | IP66 (frontseitig) | |||
| Vibration | Referenz Standard | IEC 68-2-6 | ||
| mit SSD | 5~500 HZ, 1G | |||
| Schock | Messdaten | 10G, halben Sinusschwingung, 11 ms Dauer | ||
| Referenz Standard | IEC 68-2-27 | |||
| Gewicht | 4200 g | |||
| Bedienelemente | Power (Terminal Anschluss) | 1 St | ||
| Slot Brackets | Standard | 2 St | ||
| Farbe | Schwarz | |||
| Montageoption | Panelmontage, VESA, Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Windows 11 IoT | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| UL | Ja | |||
| FCC | Class A | Ja | ||
| CCC | Ja | |||
| Weitere Zertifikate / Konformitäten | BSMI | |||
| RoHS konform | Ja | |||
