Embedded System
// Embedded System
// [Intel Core i3-7100U | Intel Core i5-7300U | Intel Core i7-7600U]
// [2,4 | 2,6 | 2,8] GHz
// Passiv gekühlt
// [4 GB | 8 GB] RAM
// 3 x Anzeige
// 6 x Seriell
// 1 x USB (Frontseite)
// 7 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 2 x Mini-PCIe
// 1 x M.2 Slot
// 15~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI EC70A-KU
Allgemein | ||||
SKU / Artikelnummer | EC70A-KU | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
Produkt-ID | 750-EC70A1-000G, 750-EC70A1-100G, 750-EC70A1-200G, 750-EC70A1-300G, 750-EC70A1-400G, 750-EC70A1-500G | |||
System | ||||
Prozessor | Serie | Intel Kaby Lake | ||
Nummer | Intel Core i3-7100U, Intel Core i5-7300U, Intel Core i7-7600U | |||
CPU Kerne | 2 St | |||
Threads | 4 St | |||
Sockel | BGA 1356 | |||
Basis Frequenz | 2,4 GHz, 2,6 GHz, 2,8 GHz | |||
Max. Turbo-Taktfrequenz | 3,5 GHz, 3,9 GHz, - | |||
Cache | 3 MB, 4 MB | |||
Thermal Design Power (TDP) | 15 W | |||
Speicher | Memory Type | DDR4 | ||
Frequenz | 1866 / 2133 MHz | |||
Maximaler Ausbau | 8 GB | |||
Speicher onBoard | 4 GB, 8 GB | |||
BIOS | Insyde SPI 128 Mbit | |||
Grafik | ||||
Prozessor | Intel HD Graphics 620 | |||
Leistungsmerkmal | Unterstützung | DirectX 12, OpenGL 2.1, OpenGL 5.0 | ||
HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
HW Encode | AVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9 | |||
Bildschirme (Multidisplay) | 3 Displays | |||
VGA | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
Dual Mode | Ja (DP++) | |||
Erweiterung | ||||
Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
USB Unterstützung | Ja | |||
mSATA Unterstützung | Ja | |||
Volle Bautiefe | Anzahl | 1 St | ||
USB Unterstützung | Ja | |||
PCIe Schnittstellen | 2x Mini-PCIe | |||
M.2 | Slot 1 | Key ID | B | |
Interface | SATA III | |||
Unterstütze Abmaße | 2280 | |||
M.2 Key IDs | B | |||
Storage | M.2, mSATA | |||
Audio | ||||
Chipsatz | Realtek ALC888 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I219V PCIe (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Netzwerk | 2x G-LAN | |||
Interne I/O | ||||
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||

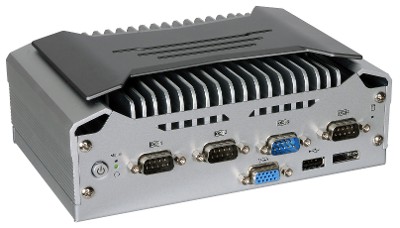

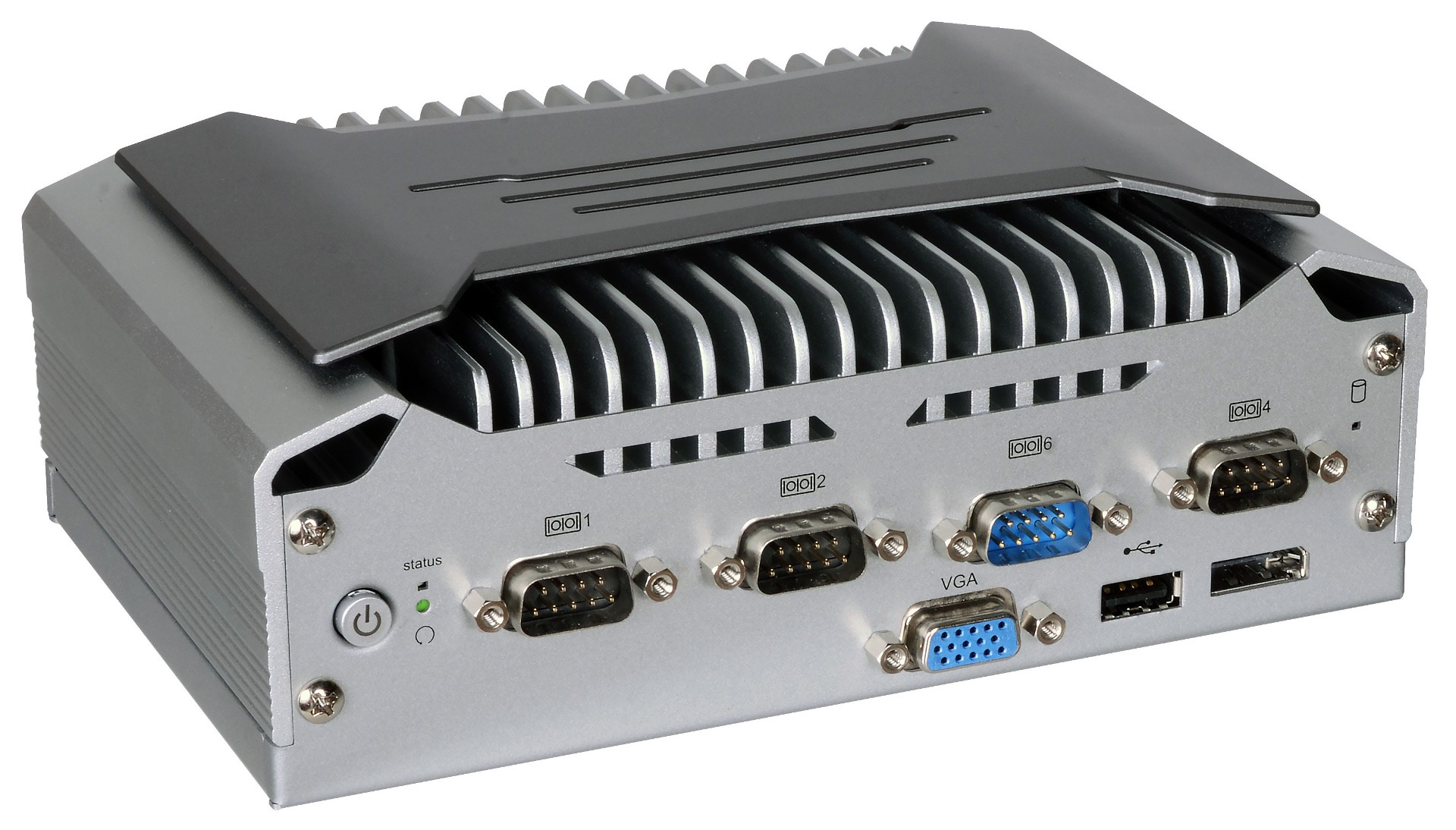

Externe I/O (Frontseite) | ||||
Anzeige | VGA | 1 St | ||
DP++ / HDMI Dual Connector | 1 St | |||
Seriell | RS-232 | DB-9 | 2 St | |
RS-232 / 422 / 485 | DB-9 | 2 St | ||
USB | USB v2.0 | 1 St | ||

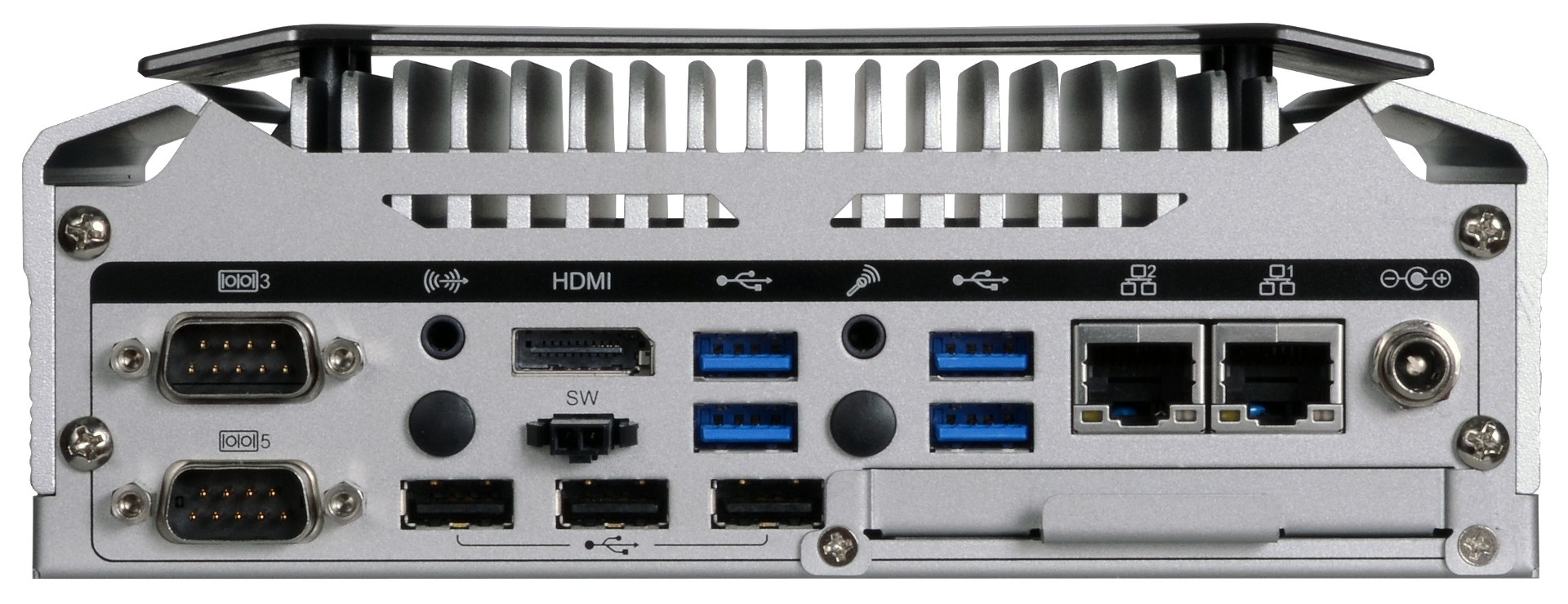

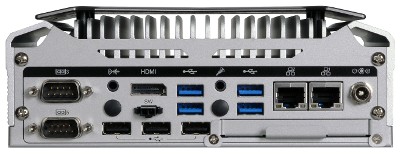

Externe I/O (Rückseite) | ||||
Anzeige | HDMI | 1 St | ||
Audio | Line-Out | 1 St | ||
Mic-In | 1 St | |||
Ethernet | RJ-45 | 2 St | ||
Seriell | RS-232 | DB-9 | 2 St | |
USB | USB v2.0 | 3 St | ||
USB v3.0 | 4 St | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 15~36V | |||
Anschluss | Hohlstecker (verschraubt) | |||
Stromversorgung - Eingang | DC: 15~36V | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
Einschübe | ||||
Intern | Einbauschacht 2.5" | 1 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb (SSD) | -20° bis 60°C | ||
Lagerung | -20° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
Abmaße | Formfaktor | Embedded System | ||
Breite | 181,6 mm | |||
Tiefe | 118,4 mm | |||
Höhe | 67 mm | |||
Vibration | Referenz Standard | IEC 68-2-64 | ||
mit SSD | 10~500 HZ, IEC68-2-6 (3G) | |||
Schock | Messdaten | 3G, halben Sinusschwingung, 11 ms Dauer | ||
Gewicht | 1650 g | |||
Bedienelemente | Power | 1 St | ||
Reset | 1 St | |||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
System Status | 1 St | |||
Antennenlöcher | 2 St | |||
Farbe | Silber | |||
Material | Aluminium, Stahl | |||
Montageoption | VESA, Wandmontage | |||
Betriebssysteme / Software | ||||
Windows | Windows 10 (64-bit) | wird unterstützt | ||
Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
Unterstützte BS | Windows, Windows Embedded | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class A | Ja | ||
Weitere Zertifikate / Konformitäten | UKCA | |||
RoHS konform | Ja | |||
Lebenszyklus | ||||
Produktionsstart | Q1/2021 | |||
Voraussichtlich bis | Q1/2032 |
