Embedded System
// Embedded System
// [Intel Core i3-6100U | Intel Core i5-6300U | Intel Core i7-6600U]
// [2,3 | 2,4 | 2,6] GHz
// Passiv gekühlt
// [4 GB | 8 GB] RAM
// 2 x Anzeige
// 6 x Seriell
// 2 x USB (Frontseite)
// 4 x USB (Rückseite)
// 4 x G-LAN (Rückseite)
// 2 x Mini-PCIe
// 1 x M.2 Slot
// 15~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI EC70B-SU
| Allgemein | ||||
| SKU / Artikelnummer | EC70B-SU | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 750-EC70B0-000G, 750-EC70B0-100G, 750-EC70B0-200G, 750-EC70B0-300G, 750-EC70B0-400G, 750-EC70B0-500G | |||
| System | ||||
| Prozessor | Serie | Intel Skylake | ||
| Nummer | Intel Core i3-6100U, Intel Core i5-6300U, Intel Core i7-6600U | |||
| Sockel | BGA 1356 | |||
| Basis Frequenz | 2,3 GHz, 2,4 GHz, 2,6 GHz | |||
| Max. Turbo-Taktfrequenz | 3 GHz, 3,4 GHz, - | |||
| Cache | 3 MB, 4 MB | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR4 | ||
| Frequenz | 1866 / 2133 MHz | |||
| Maximaler Ausbau | 8 GB | |||
| Speicher onBoard | 4 GB, 8 GB | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| Erweiterung | ||||
| Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| mSATA Unterstützung | Ja | |||
| Volle Bautiefe | Anzahl | 1 St | ||
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 2x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | B | |
| Interface | I²C, Audio, PCIe ×2, SATA III, SMBus, USB 2.0, USB 3.0 | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | B | |||
| Storage | CFast, mSATA | |||
| LED Anzeige | Vorhanden (Grün / Orange / Rot) | |||
| Audio | ||||
| Chipsatz | Realtek ALC888 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 2 St | |||
| Netzwerk | 4x G-LAN | |||

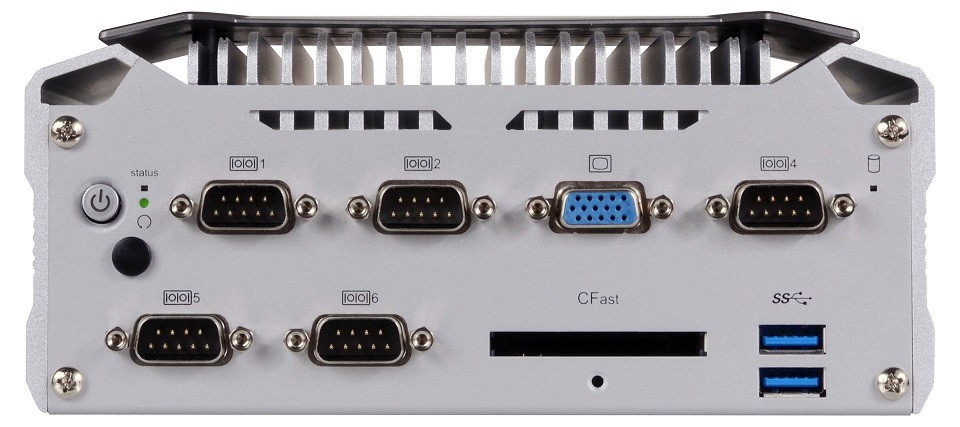

| Externe I/O (Frontseite) | ||||
| Anzeige | VGA | 1 St | ||
| Seriell | RS-232 | DB-9 | 3 St | |
| RS-232 / 422 / 485 | DB-9 | 2 St | ||
| USB | USB v3.0 | 2 St | ||

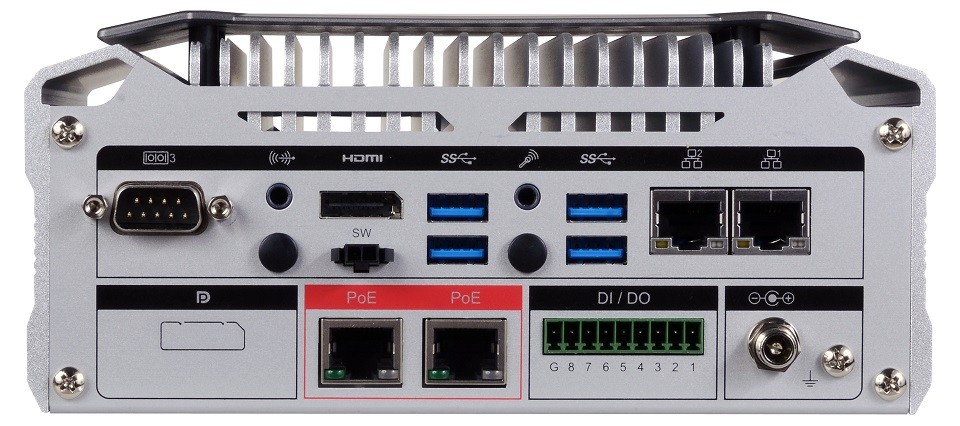

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| RJ-45 mit POE | 2 St | |||
| Seriell | RS-232 | DB-9 | 1 St | |
| Digital I/O | Bits | 8-Bit | ||
| Anschluss | 9 Pin Terminal Stecker | |||
| USB | USB v3.0 | 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 15~36V | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| POE | Protokoll | IEEE 802.3af / 15.4W | ||
| Stromversorgung - Eingang | DC: 15~36V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -20° bis 60°C | ||
| Lagerung | -20° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Lagerung | 5 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 118,4 mm | |||
| Tiefe | 184 mm | |||
| Höhe | 82 mm | |||
| Vibration | Referenz Standard | IEC 68-2-6 | ||
| mit HDD | 5~500 HZ, IEC68-2-64 (3G) | |||
| mit SSD | 10~500 HZ, IEC68-2-6 (3G) | |||
| Schock | Messdaten | 5G, halben Sinusschwingung, 11 ms Dauer | ||
| mit HDD | 3G, halben Sinusschwingung, 11 ms Dauer | |||
| mit SSD | 5G | |||
| Gewicht | 1600 g | |||
| Bedienelemente | Power | 1 St | ||
| Power (Terminal Anschluss) | 1 St | |||
| Reset | 1 St | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Antennenlöcher | 3 St | |||
| Farbe | Silber | |||
| Material | Aluminium, Stahl | |||
| Montageoption | Hutschiene (DIN Rail), VESA, Wandmontage | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 8.1 (64-bit) | wird unterstützt | |||
| Windows 10 (64-bit) | wird unterstützt | |||
| Windows Embedded | WES7E | wird unterstützt | ||
| WE8S | wird unterstützt | |||
| Unterstützte BS | Windows, Windows Embedded | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q4/2017 | |||
| Voraussichtlich bis | Q3/2030 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 3 Jahre | |||
