Embedded System
// Embedded System
// Intel N97
// 2 x Display
// 3 x Serial
// 4 x USB (Front page)
// 2 x USB (Back side)
// 2 x G-LAN (Front page)
// 1 x Mini-PCIe
// 2 x M.2 Slot
// 12~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: GIGAIPC QBiX-Pro-ADNAN97H
| Allgemein | ||||
| SKU / Artikelnummer | QBiX-Pro-ADNAN97H | |||
| Produktgrunddaten | ||||
| Hersteller | GIGAIPC | |||
| Produkt-ID | 6BQPN970AMR-SI | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Alder Lake | |||
| Nummer | Intel N97 | |||
| CPU Kerne | 4 St | |||
| Sockel | BGA 1264 | |||
| Max. Turbo-Taktfrequenz | 3,6 GHz | |||
| Cache | 6 MB | |||
| Thermal Design Power (TDP) | 12 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| Frequenz | 4800 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 16 GB | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 2.0 | |||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×2 | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC897 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I225V PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Interne I/O | ||||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||

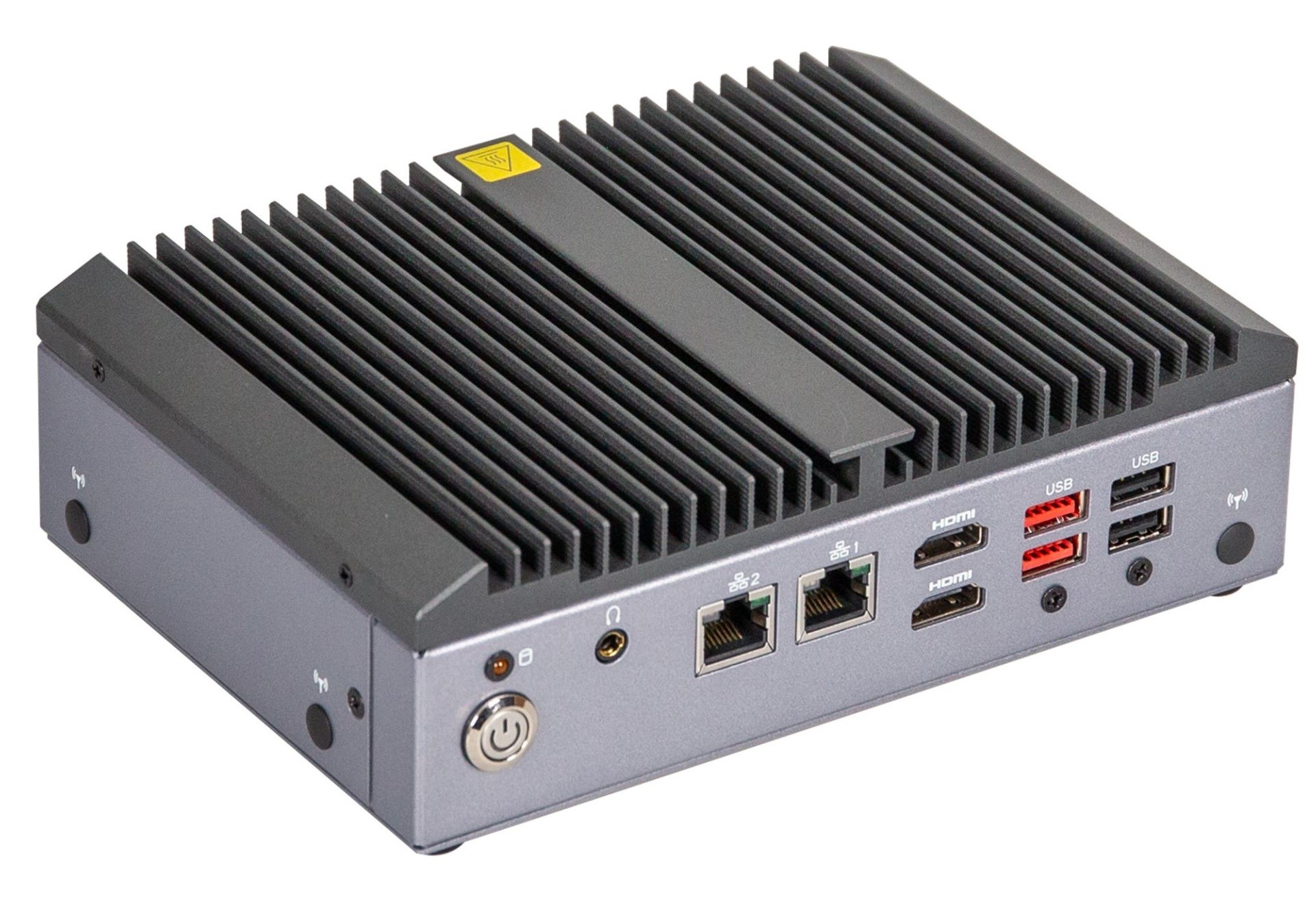

| Externe I/O (Frontseite) | ||||
| Anzeige | HDMI | 2 St | ||
| Audio | Line-Out | 1 St | ||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 2 St | ||
| USB v3.2 (Gen 2) | 2 St | |||

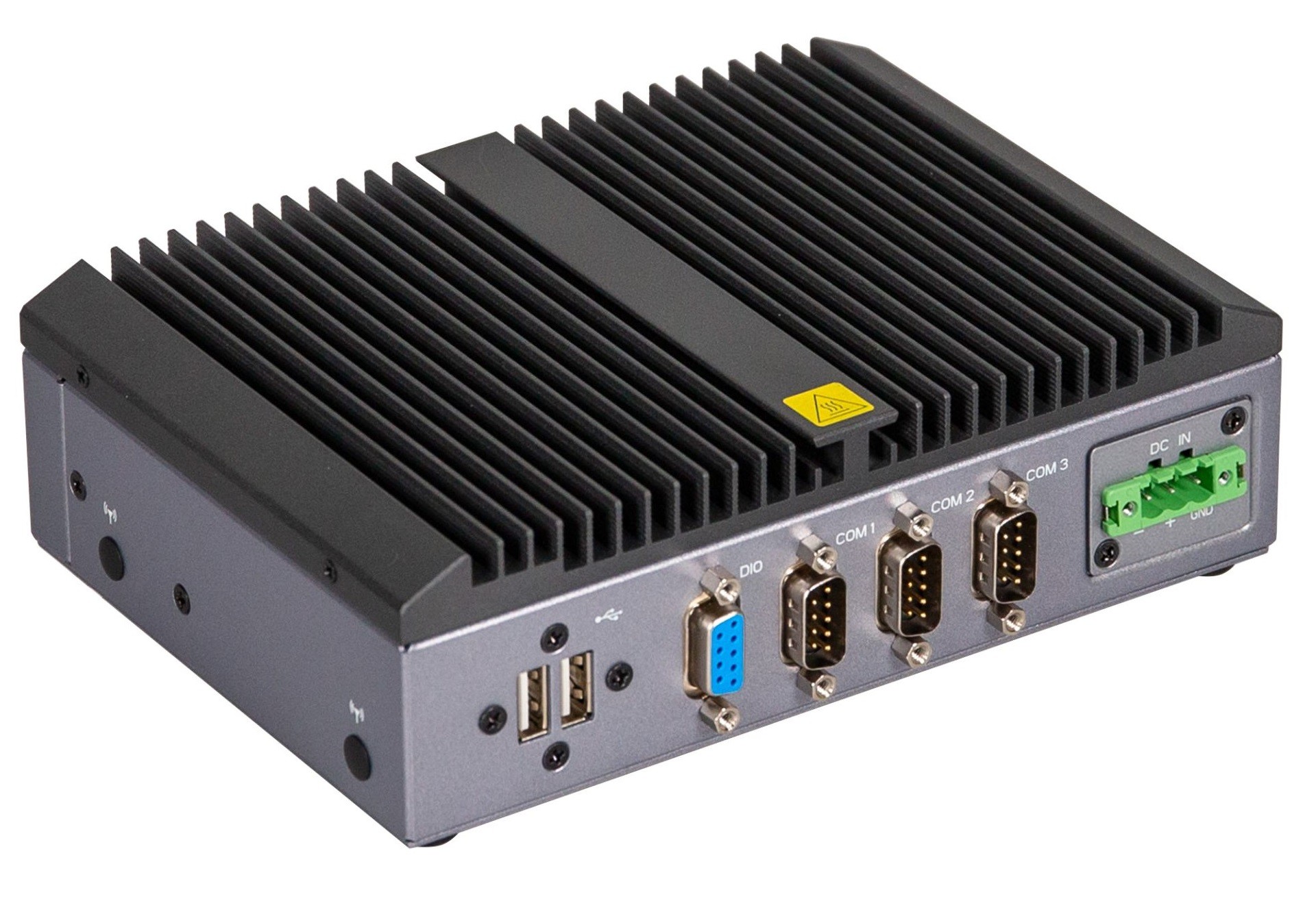

| Externe I/O (Rückseite) | ||||
| Seriell | RS-232 | DB-9 | 1 St | |
| RS-232 / 422 / 485 | DB-9 | 2 St | ||
| Digital I/O | Anzahl | 1 St | ||
| Bits | 8-Bit | |||
| Anschluss | DB-9 | |||
| USB | USB v2.0 | 2 St | ||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9670 VQ 2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12~36V | |||

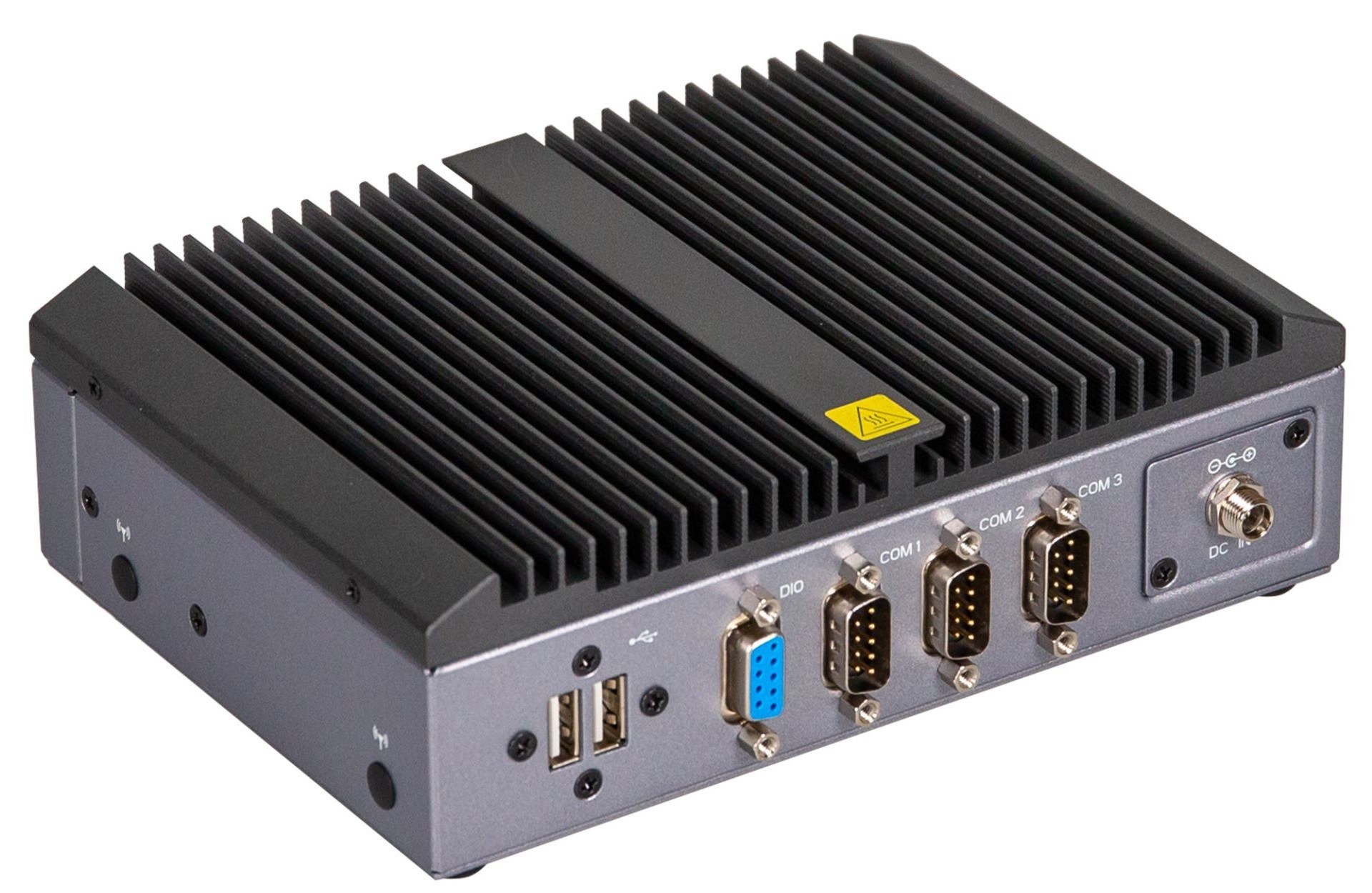

| Anschluss | 3 Pin Terminal Stecker, Hohlstecker (verschraubt) | |||
| Stromversorgung - Eingang | DC: 12~36V | |||
| Einschübe | ||||
| Intern | Einbauschacht 2.5" | 1 St | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 50°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Lagerung | 0 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | Embedded System | ||
| Breite | 178 mm | |||
| Tiefe | 125 mm | |||
| Höhe | 52,7 mm | |||
| Vibration | Vibration | 2G, 5~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| mit SSD | 5G | |||
| Schock | Referenz Standard | IEC 68-2-27 | ||
| mit SSD | 50G | |||
| Bedienelemente | Power | 1 St | ||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Antennenlöcher | 2 St | |||
| Farbe | Schwarz | |||
| Material | Aluminium, Stahl | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
