Embedded System
// Embedded System
// [Intel Atom E3827 | Intel Atom E3845]
// [1,75 | 1,91] GHz
// Passiv gekühlt
// [4 GB | -] RAM
// 2 x Anzeige
// 2 x Seriell
// 2 x USB (Frontseite)
// 2 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 2 x Mini-PCIe
// 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: IBASE CSB200-897 ES
Allgemein | ||||
SKU / Artikelnummer | CSB200-897 ES | |||
Produktgrunddaten | ||||
Hersteller | IBASE | |||
System | ||||
Prozessor | Serie | Intel Bay Trail | ||
Nummer | Intel Atom E3827, Intel Atom E3845 | |||
CPU Kerne | 2 St, 4 St | |||
Threads | 2 St, 4 St | |||
Sockel | BGA 1170 | |||
Basis Frequenz | 1,75 GHz, 1,91 GHz | |||
Cache | 1 MB, 2 MB | |||
Thermal Design Power (TDP) | 8 W, 10 W | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
Frequenz | 1066 / 1333 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 8 GB | |||
Speicher onBoard | 4 GB, - | |||
Storage | Solid State Drive (SSD) | 64 GB, - | ||
Hard Drive (HDD) | Kapazität | 320 GB, - | ||
BIOS | AMI BIOS | |||
I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT5523D | |
Storage | Solid State Drive (SSD) 64 GB | |||
Grafik | ||||
Prozessor | Intel HD Graphics | |||
Leistungsmerkmal | Unterstützung | DirectX 11, OGL ES 2.0, OpenCL 1.1 | ||
LVDS | Bridge | NXP PTN3460 | ||
Erweiterung | ||||
Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
USB Unterstützung | Ja | |||
Volle Bautiefe | Anzahl | 1 St | ||
USB Unterstützung | Ja | |||
mSATA Unterstützung | Ja | |||
PCIe Schnittstellen | 2x Mini-PCIe | |||
Storage | mSATA | |||
Audio | ||||
Chipsatz | Realtek ALC269 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | |
Anzahl | 2 St | |||
Netzwerk | 2x G-LAN | |||
Interne I/O | ||||
Anzeige | VGA (2.00 mm Pitch) | 1 St | ||
Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 2 St | ||

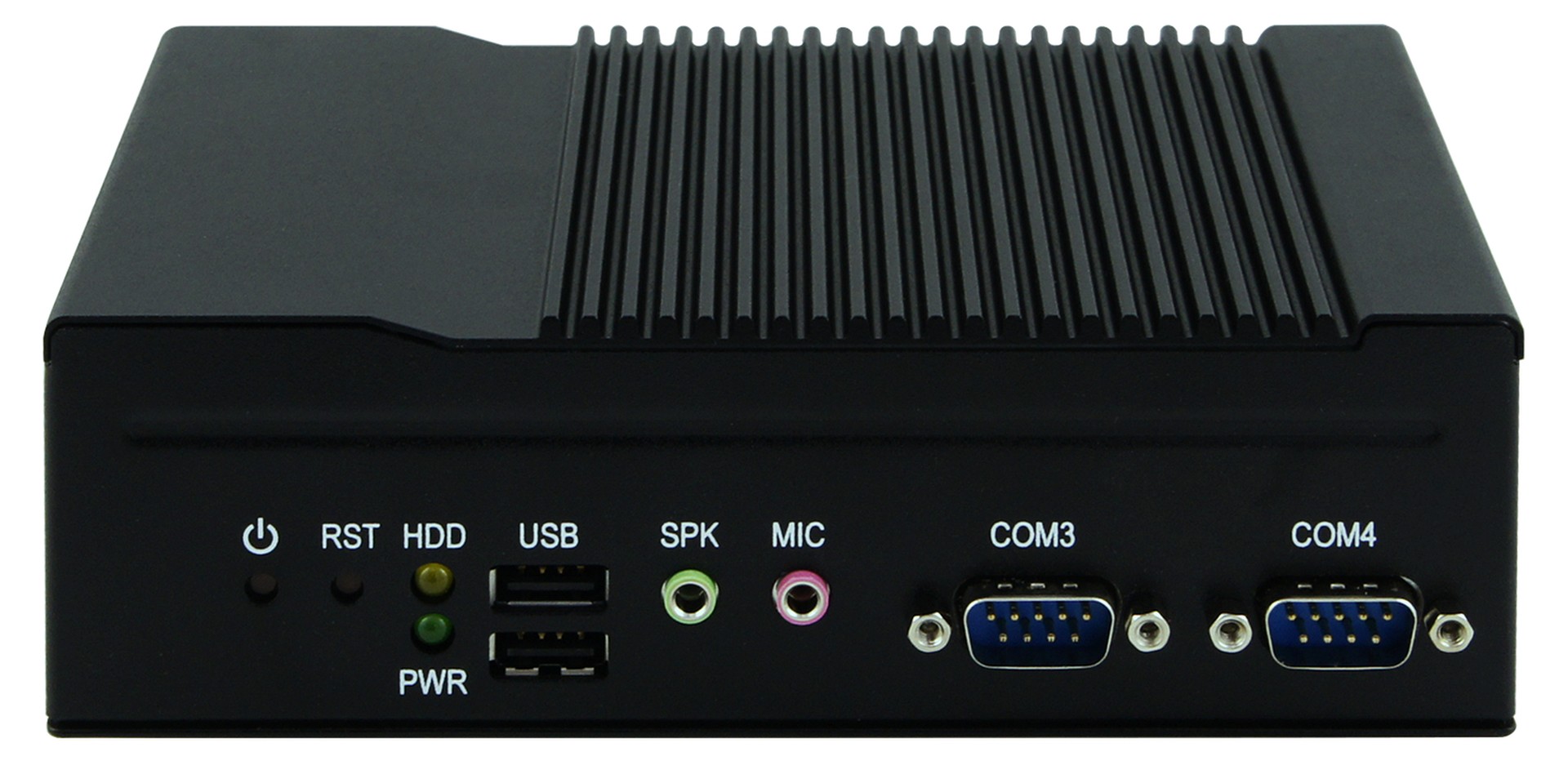

Externe I/O (Frontseite) | ||||
Audio | Line-Out | 1 St | ||
Mic-In | 1 St | |||
USB | USB v2.0 | 2 St | ||

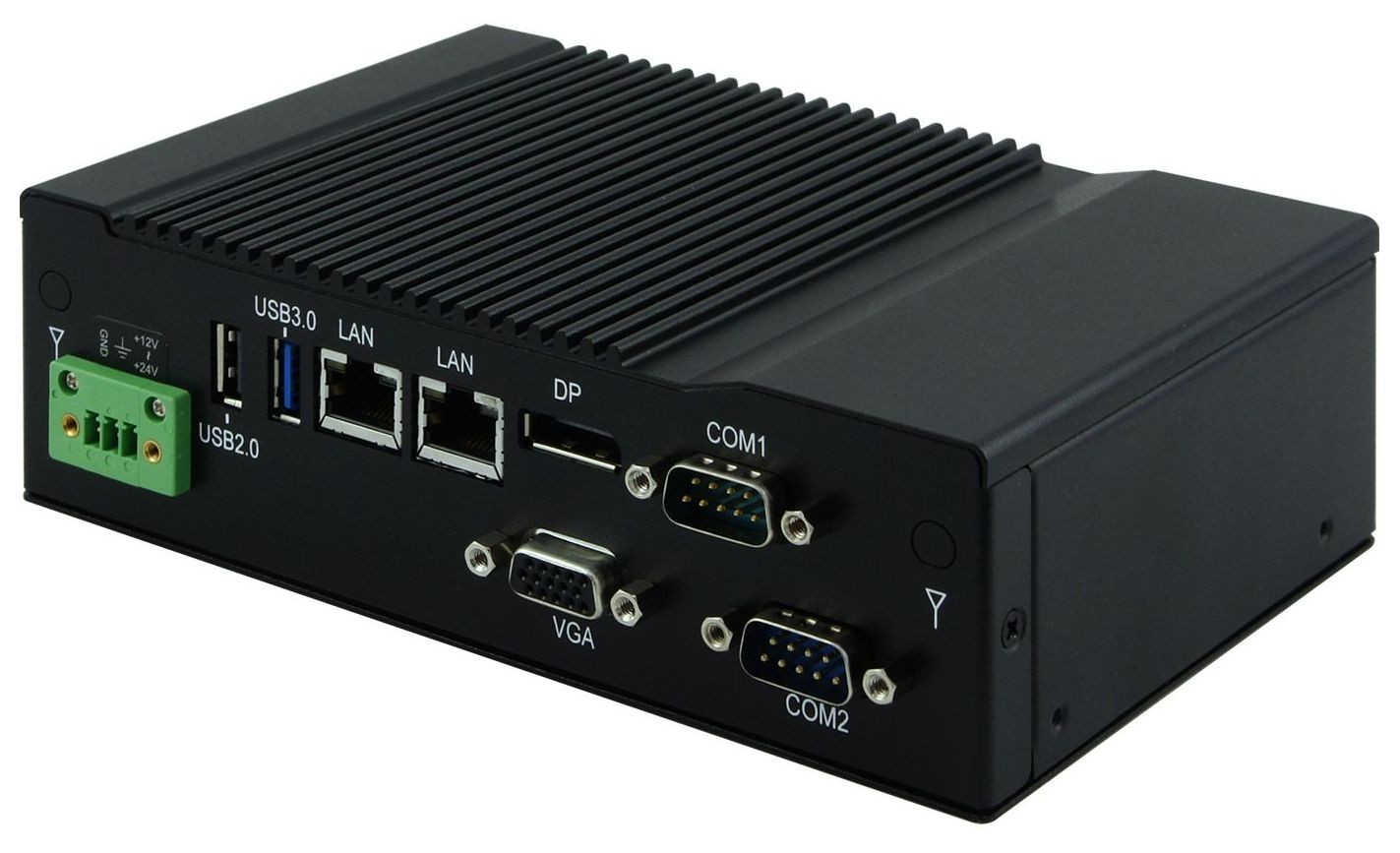

Externe I/O (Rückseite) | ||||
Anzeige | VGA | 1 St | ||
Displayport | 1 St | |||
Ethernet | RJ-45 | 2 St | ||
Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
USB | USB v2.0 | 1 St | ||
USB v3.0 | 1 St | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 12~24V | |||
Anschluss | 3 Pin Terminal Stecker | |||
Stromversorgung - Eingang | DC: 12~24V | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
Einschübe | ||||
Intern | Einbauschacht 2.5" | 1 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb (SSD) | -30° bis 60°C | ||
Betrieb (HDD) | -10° bis 50°C | |||
Lagerung | -20° bis 80°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
Lagerung | 5 bis 90%, nicht kondensierend | |||
Abmaße | Formfaktor | Embedded System | ||
Breite | 172 mm | |||
Tiefe | 112 mm | |||
Höhe | 52 mm | |||
Gewicht | 1100 g | |||
Bedienelemente | Power | 1 St | ||
Reset | 1 St | |||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
Farbe | Schwarz | |||
Material | Aluminium, Stahl | |||
Montageoption | Wandmontage | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class B | Ja | ||
CCC | Ja | |||
Weitere Zertifikate / Konformitäten | LVD | |||
RoHS konform | Ja | |||
Lebenszyklus | ||||
Voraussichtlich bis | Q4, 2028 | |||
Herstellergarantie | ||||
Herstellergarantie | 2 Jahre |
