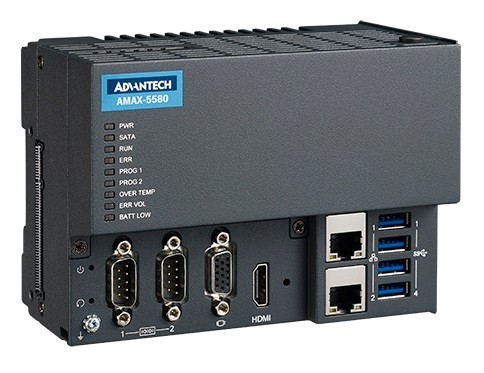

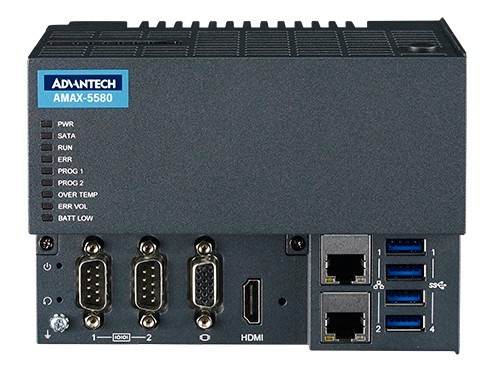

Advantech AMAX-5580

AMAX-5580-10065A, AMAX-5580-10067A, AMAX-5580-1006CA, AMAX-5580-10265A, AMAX-5580-10267A, AMAX-5580-1026CA, AMAX-5580-10665A, AMAX-5580-10667A, AMAX-5580-1066CA, AMAX-5580-20065A, AMAX-5580-20067A, AMAX-5580-2006CA, AMAX-5580-20265A, AMAX-5580-20267A, AMAX-5580-2026CA, AMAX-5580-20665A, AMAX-5580-20667A, AMAX-5580-2066CA, AMAX-5580-20865A, AMAX-5580-20867A, AMAX-5580-2086CA, AMAX-5580-54000A, AMAX-5580-74000A, AMAX-5580-C3000A

Industrial Real-Time Embedded System (RTES)

PRODUKT-FEATURES

// Embedded System
// [Intel Celeron 3955U | Intel Core i5-6300U | Intel Core i7-6600U]
// [2 | 2,4 | 2,6] GHz
// [4 GB | 8 GB] RAM
// 2 x Seriell
// 4 x USB (Frontseite)
// 1 x USB (intern)
// 2 x G-LAN (Frontseite)
// 1 x Mini-PCIe
// 1 x M.2 Slot
// 24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Advantech AMAX-5580

Allgemein
SKU / ArtikelnummerAMAX-5580AMAX-5580-1006CA, AMAX-5580-54000A, AMAX-5580-74000A, AMAX-5580-C3000A, AMAX-5580-10065A, AMAX-5580-10067A, AMAX-5580-10265A, AMAX-5580-10267A, AMAX-5580-1026CA, AMAX-5580-10665A, AMAX-5580-10667A, AMAX-5580-1066CA, AMAX-5580-20065A, AMAX-5580-20067A, AMAX-5580-2006CA, AMAX-5580-20265A, AMAX-5580-20267A, AMAX-5580-2026CA, AMAX-5580-20665A, AMAX-5580-20667A, AMAX-5580-2066CA, AMAX-5580-20865A, AMAX-5580-20867A, AMAX-5580-2086CA
Produktgrunddaten
HerstellerAdvantech
System
ProzessorSerieIntel Skylake
NummerIntel Celeron 3955U, Intel Core i5-6300U, Intel Core i7-6600U
CPU Kerne2 St
Threads2 St, 4 St
SockelBGA 1356
Basis Frequenz2 GHz, 2,4 GHz, 2,6 GHz
Max. Turbo-Taktfrequenz3 GHz, 3,4 GHz, -
Cache2 MB, 3 MB, 4 MB
Thermal Design Power (TDP)15 W
ChipsatzSoC (System-On-Chip)
SpeicherSpeicher onBoard4 GB, 8 GB
BIOSAMI UEFI BIOS
Grafik
ProzessorIntel HD Graphics 510, Intel HD Graphics 520
VGAMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung4096 x 2160 bei 24 Hz
Erweiterung
Mini-PCIeVolle BautiefeAnzahl1 St
USB UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe
M.2Slot 1Key IDM
InterfaceSATA III
Unterstütze Abmaße2280
M.2 Key IDsM
StorageM.2
Netzwerk
G-LANControllerChipsatzIntel I210IT PCIe (10/100/1000 Mbps)
Anzahl2 St
M2MProtokollMessage Queuing Telemetry Transport (MQTT)
Software FeaturesEtherCAT für industrielle Echtzeit-Kommunikation, Modbus TCP für industrielle Integration, OPC UA für standardisierte Datenintegration
Netzwerk2x G-LAN
Interne I/O
USBUSB v2.0Ports (Typ-A-Buchse)1 St
Externe I/O (Frontseite)
EthernetRJ-452 St
SeriellRS-232 / 422 / 485DB-92 St
USBUSB v3.04 St
Stromversorgung
Typ (Eingang)DCWeitbereichNein
Bereich24V
Anschluss7 Pin Terminal Stecker
RedundantJa, Dual DC
Stromversorgung - EingangDC: 24V
Stromaufnahme Typisch42 W
Stromaufnahme Maximal120 W
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Mechanik / Umgebung
TemperaturBetrieb-10° bis 60°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb10 bis 95%, nicht kondensierend
AbmaßeFormfaktorEmbedded System
Breite139 mm
Tiefe80 mm
Höhe100 mm
VibrationReferenz StandardIEC 68-2-64
mit SSD5~500 HZ, 1G
SchockMessdaten10G, halben Sinusschwingung, 11 ms Dauer
Referenz StandardIEC 68-2-27
Gewicht1300 g
BedienelementePower1 St
Reset1 St
StatusanzeigenStorage1 St
Power1 St
Fehler3 St
System Status3 St
Batterie1 St
FarbeDunkel Grau
MaterialAluminium, Zink
MontageoptionHutschiene (DIN Rail)
Zubehör-, mit Linux und CODESYS CDS Control, mit Linux und CODESYS CDS Control+Target/WebVisu, mit Linux und CODESYS CDS Control+Target/WebVisu+SoftMotion, mit Linux und CODESYS CDS Control+WebVisu+SoftMotion+CNC&Robotics, mit Win10 IOT und CODESYS CDS Control, mit Win10 IOT und CODESYS CDS Control+Target/WebVisu, mit Win10 IOT und CODESYS CDS Control+Target/WebVisu+SoftMotion
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionUbuntu 18.04 LTS
Unterstützte BSLinux, Windows Embedded
Zertifikate / Konformitäten
CEJa
ULJa
FCCClass AJa
Weitere Zertifikate / KonformitätenCB
RoHS konformJa
