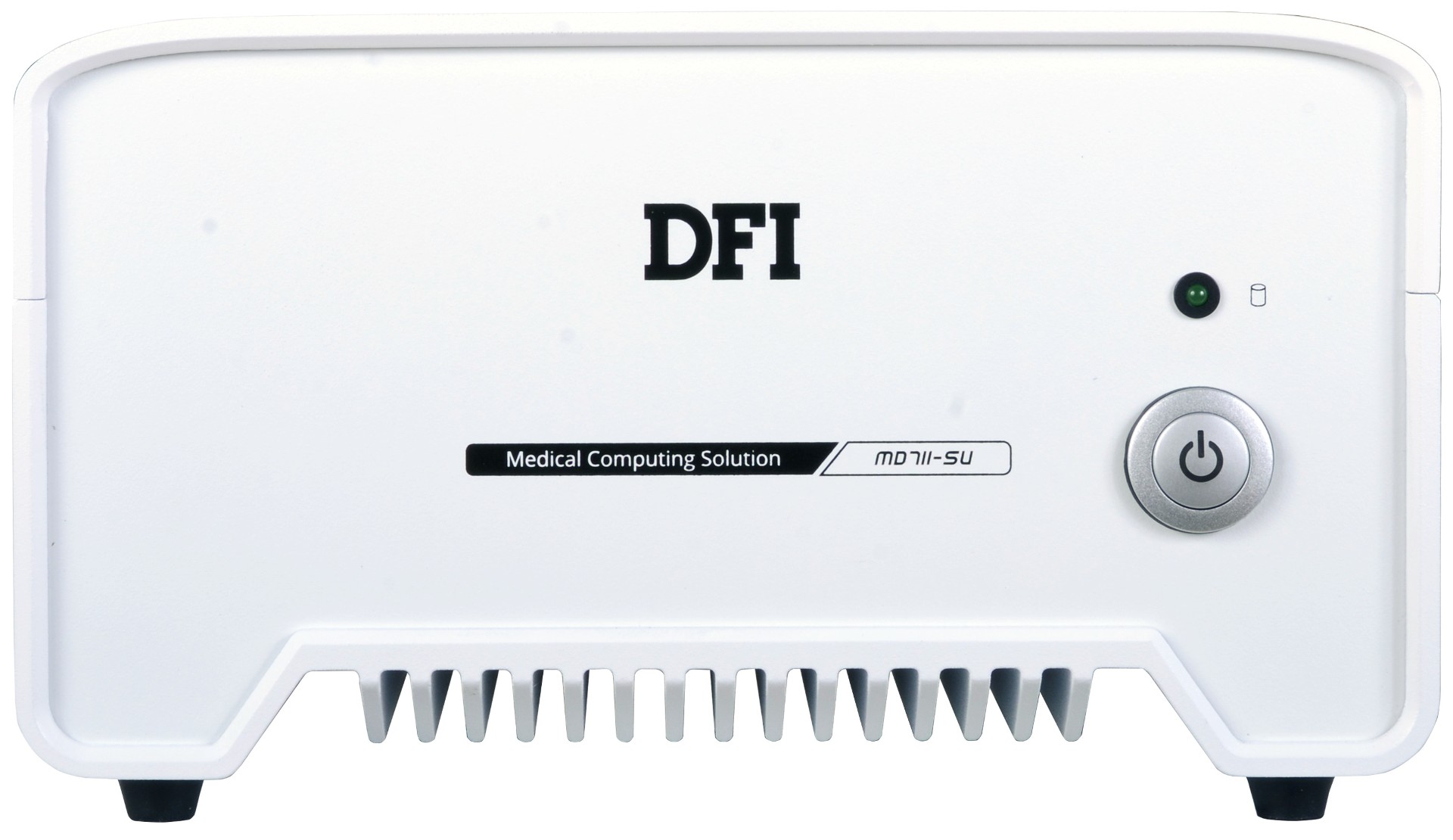

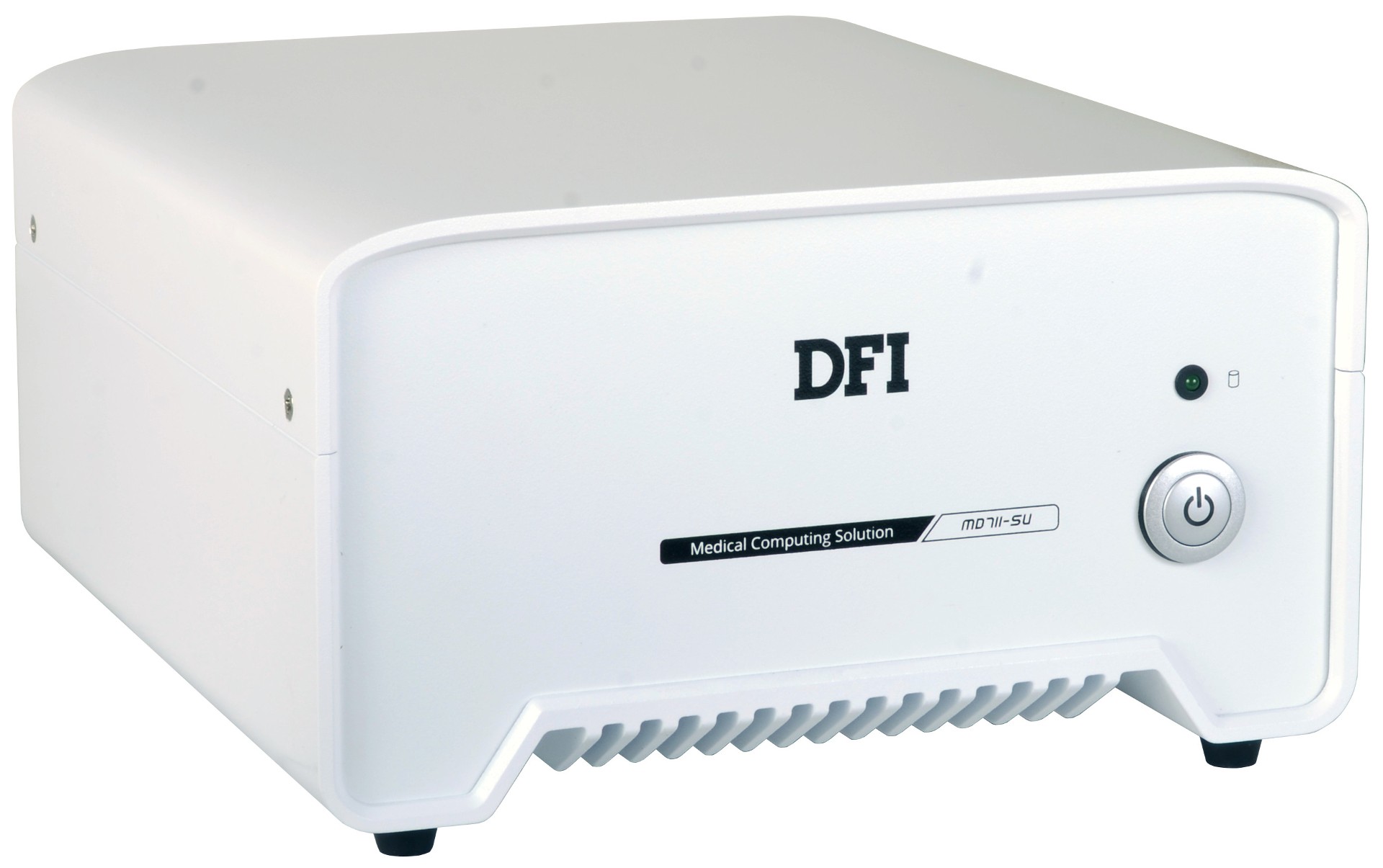

Medical Embedded System
// Medical Embedded System
// [Intel Core i5-6300U | Intel Core i7-6600U]
// [2,4 | 2,6] GHz
// 2 x Anzeige
// 2 x Seriell
// 6 x USB (Rückseite)
// 2 x G-LAN (Rückseite)
// 1 x PCIe x16
// 1 x Mini-PCIe
// 1 x M.2 Slot
// 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: DFI MD711-SU
Allgemein | ||||
SKU / Artikelnummer | MD711-SU | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
System | ||||
Prozessor | Vertikales Segment | Embedded | ||
Serie | Intel Skylake | |||
Nummer | Intel Core i5-6300U, Intel Core i7-6600U | |||
CPU Kerne | 2 St | |||
Threads | 4 St | |||
Sockel | BGA 1356 | |||
Basis Frequenz | 2,4 GHz, 2,6 GHz | |||
Max. Turbo-Taktfrequenz | 3 GHz, 3,4 GHz | |||
Cache | 3 MB, 4 MB | |||
Thermal Design Power (TDP) | 15 W | |||
Lithographie | 14 nm | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
Memory Type | DDR4 | |||
DIMM Datarate | 2133 MT/s | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 32 GB | |||
BIOS | Insyde SPI 128 Mbit | |||
Grafik | ||||
Prozessor | Intel HD Graphics 520 | |||
Bildschirme (Multidisplay) | 2 Displays | |||
DVI | Maximale Auflösung | 1600 x 1200 bei 60 Hz | ||
HDMI | Maximale Auflösung | 4096 x 2160 bei 24 Hz, - | ||
Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz, - | ||
Erweiterung | ||||
PCIe x16 | x4 Signal | Generation | 3 | |
Anzahl | 1 St | |||
Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
USB Unterstützung | Ja | |||
PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x16 | |||
M.2 | Slot 1 | Key ID | B | |
Interface | PCIe ×1 (Gen. 3), SATA III, USB 2.0 | |||
Unterstütze Abmaße | 2242 | |||
M.2 Key IDs | B | |||
Audio | ||||
Chipsatz | Realtek ALC888 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Netzwerk | 2x G-LAN | |||
Interne I/O | ||||
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||

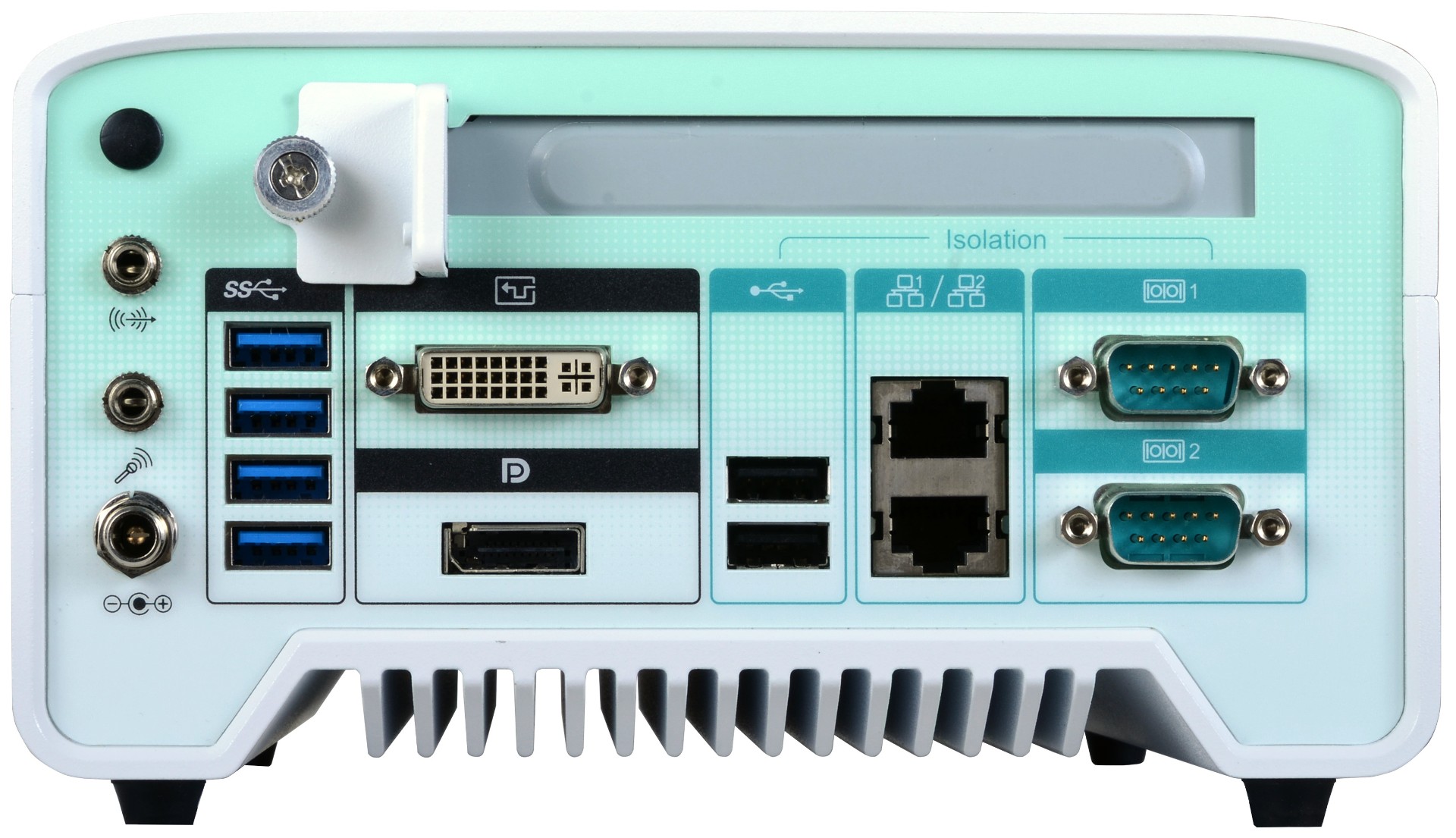

Externe I/O (Rückseite) | ||||
Anzeige | HDMI | 1 St, - | ||
DVI | DVI-D Signal | 1 St | ||
Displayport | 1 St, - | |||
Audio | Line-Out | 1 St | ||
Mic-In | 1 St | |||
Ethernet | RJ-45 | 2 St | ||
Seriell | RS-232 | DB-9 | 2 St | |
USB | USB v2.0 | 2 St | ||
USB v3.0 | 4 St | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 9~36V | |||
Anschluss | M12 | |||
Stromversorgung - Eingang | DC: 9~36V | |||
Einschübe | ||||
Intern | Einbauschacht 2.5" | 2 St | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 40°C | ||
Lagerung | -20° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
Abmaße | Formfaktor | Medical Embedded System | ||
Breite | 182 mm | |||
Tiefe | 200 mm | |||
Höhe | 97,6 mm | |||
Vibration | Referenz Standard | IEC 68-2-64 | ||
mit HDD | 0.25G, 5~300Hz, 3 Axen | |||
mit SSD | 10~500 HZ, IEC68-2-6 (3G) | |||
Schock | Messdaten | 5G, halben Sinusschwingung, 11 ms Dauer | ||
mit HDD | 3G, halben Sinusschwingung, 11 ms Dauer | |||
Gewicht | 2300 g | |||
Bedienelemente | Power | 1 St | ||
Statusanzeigen | Storage | 1 St | ||
Power | 1 St | |||
Slot Brackets | Standard | 1 St | ||
Antennenlöcher | 1 St | |||
Farbe | Weiß | |||
Material | Aluminium, Stahl | |||
Montageoption | Wandmontage | |||
Betriebssysteme / Software | ||||
Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
Windows 8.1 (64-bit) | wird unterstützt | |||
Windows 10 (64-bit) | wird unterstützt | |||
Windows Embedded | WES7E | wird unterstützt | ||
WE8S | wird unterstützt | |||
Linux | Distribution | Linux | ||
Unterstützte BS | Linux, Windows, Windows Embedded | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class B | Ja | ||
Weitere Zertifikate / Konformitäten | EN 60601-1-2:2015, IEC 60601-1-2:2014, ISO 14971:2007 | |||
RoHS konform | Ja |
