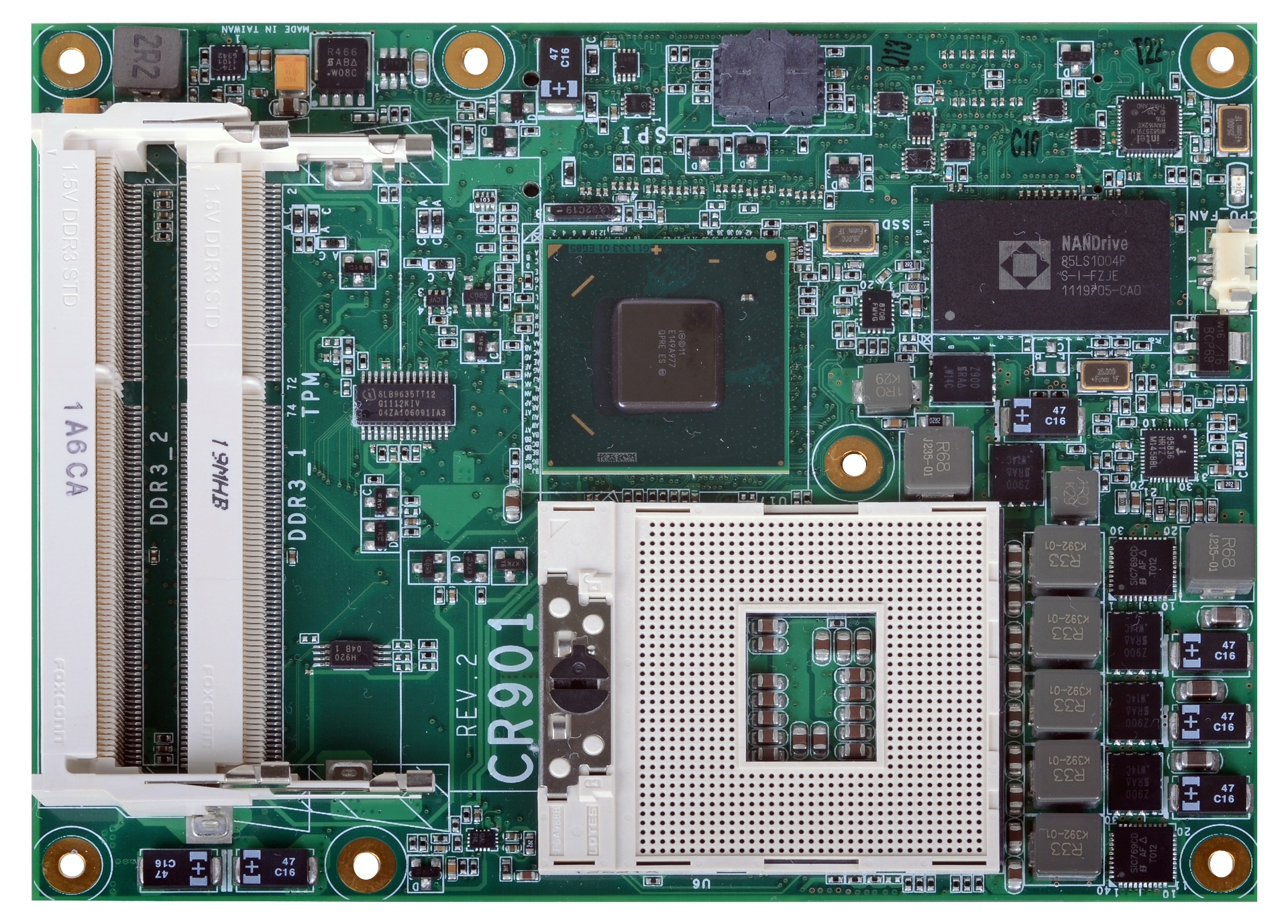

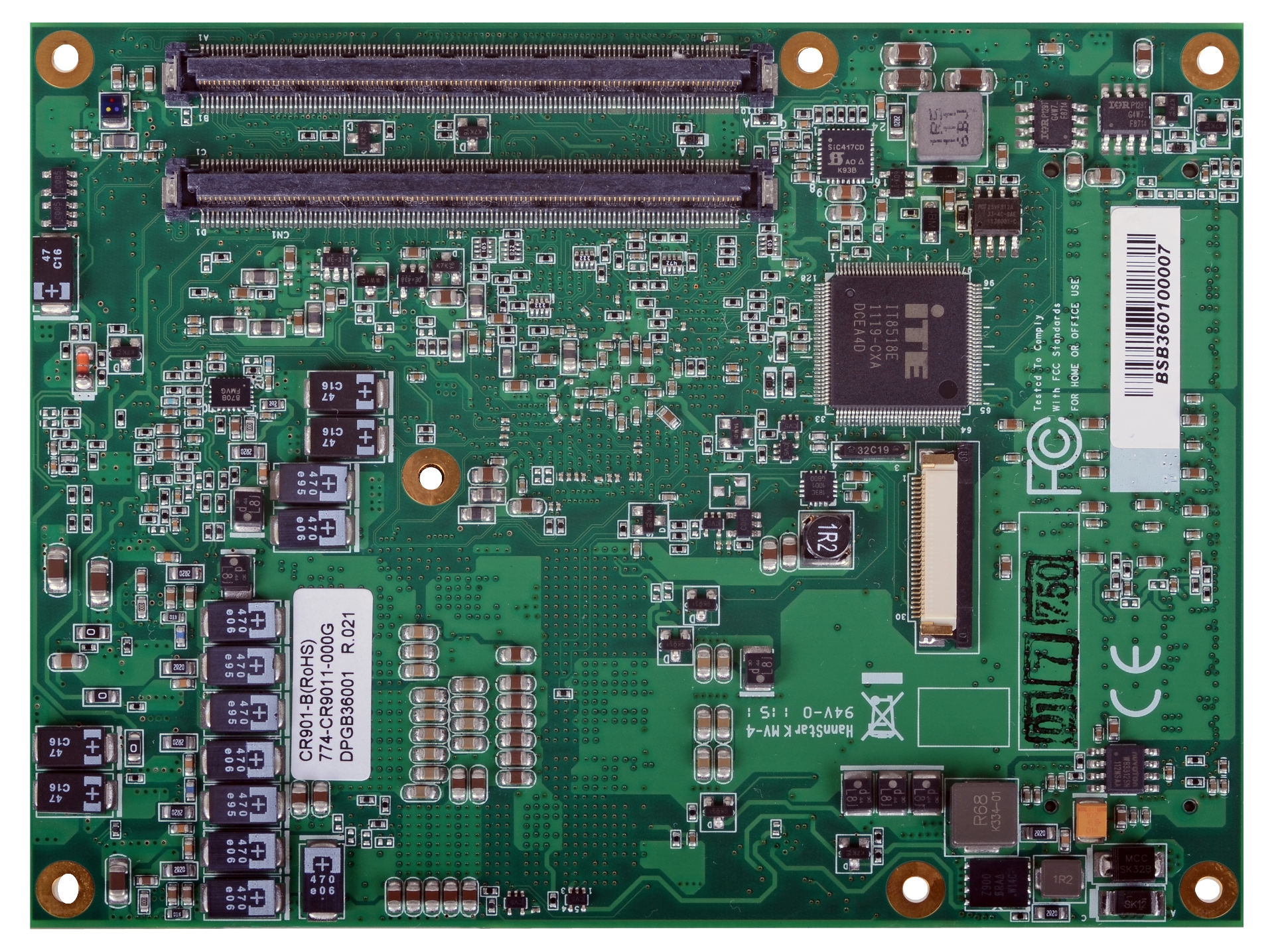

DFI CR901-B

COM Express Basic

Produkt ist EOL (End Of Life)!

PRODUKT-FEATURES

// COM Express Basic
// [Intel Celeron B810 | Intel Core i3-2330E | Intel Core i3-3120ME | Intel Core i5-2510E | Intel Core i5-3610ME | Intel Core i7-2710QE | Intel Core i7-3610QE]
// 204 Pin SO-DIMM DDR3 / DDR3L
// LVDS|DDI
// 1 x G-LAN
// 12 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 3 x PCIe x1

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI CR901-B

Allgemein
SKU / ArtikelnummerCR901-BCR901-B-2330E, CR901-B-2510E, CR901-B-2710QE, CR901-B-3120ME, CR901-B-3610ME, CR901-B-3610QE, CR901-B-B810
Produktgrunddaten
HerstellerDFI
System
ProzessorSerieIntel Ivy Bridge, Intel Sandy Bridge
NummerIntel Celeron B810, Intel Core i3-2330E, Intel Core i3-3120ME, Intel Core i5-2510E, Intel Core i5-3610ME, Intel Core i7-2710QE, Intel Core i7-3610QE
CPU Kerne2 St, 4 St
Threads2 St, 4 St, 8 St
SockelrPGA 988b (G2)
Basis Frequenz1,6 GHz, 2,1 GHz, 2,2 GHz, 2,3 GHz, 2,4 GHz, 2,7 GHz, 3,1 GHz
Cache2 MB, 3 MB, 6 MB
Thermal Design Power (TDP)35 W, 45 W
ChipsatzIntel QM77
SpeicherAufbau204 Pin SO-DIMM DDR3 / DDR3L
Frequenz1333 / 1600 MHz
Steckplätze2 St
Maximaler Ausbau16 GB
BIOSAMI UEFI 64 Mbit SPI
Grafik
ProzessorIntel HD Graphics
LeistungsmerkmalUnterstützungDirectX 9, DirectX 10, DirectX 11, OpenGL 3.0
VGAMaximale Auflösung2048 x 1536 bei 75 Hz
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits48 Bit
DDI (Digital Display Interfaces)DPMaximale Auflösung1920 x 1200 bei 60 Hz
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
HDMIMaximale Auflösung1920 x 1200 bei 60 Hz
Erweiterung
PCIe x1x1 Signal (Interface)3 St
PCIe x4x4 Signal (Interface)1 St
PCIe x16x16 SignalAnzahl (Interface)1 St
PCIe Schnittstellen1x PCIe x4, 1x PCIe x16, 3x PCIe x1
Audio
ChipsatzUnterstützt High Definition Audio Schnittstelle
Netzwerk
G-LANControllerChipsatzIntel 82579LM (10/100/1000 Mbps)
Anzahl1 St
Netzwerk1x G-LAN
Interne I/O
USBUSB v2.0Interface8 St
USB v3.0Interface4 St
SeriellRS-232Interface2 St
AnzeigeLVDSDual Channel
LVDS Interface1 St
DDI Interface3 St
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
I²C1 St
Serial-ATAS-ATA R2.0 (Interface)2 St
S-ATA R3.0 (Interface)2 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)DCWeitbereichNein
Bereich12V
AnschlussCOM Express Anschluss (2 x 220 Pins je Row A + B)
Stromversorgung - EingangDC: 12V
Betriebssysteme / Software
WindowsWindows XP (32/64-bit)wird unterstützt
Windows 7 (32/64-bit)wird unterstützt
Windows 8 (32-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Unterstützte BSWindows
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 85°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
Lagerung10 bis 90%, nicht kondensierend
AbmaßeFormfaktorCOM Express Basic
Breite125 mm
Tiefe95 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
KompatibilitätPICMG COM Express R2.1, Type 6
RoHS konformJa
Lebenszyklus
ProduktionsstartQ3/2012
Voraussichtlich bisQ2/2019
Herstellergarantie
Herstellergarantie2 Jahre
