COM Express Basic
Produkt ist EOL (End Of Life)!
// COM Express Basic
// [Intel Celeron 2000E | Intel Celeron 2002E | Intel Core i5-4400E | Intel Core i5-4402E | Intel Core i7-4700EQ]
// 204 Pin SO-DIMM DDR3L
// LVDS
// 1 x G-LAN
// Digital I/O (8-Bit)
// 5 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

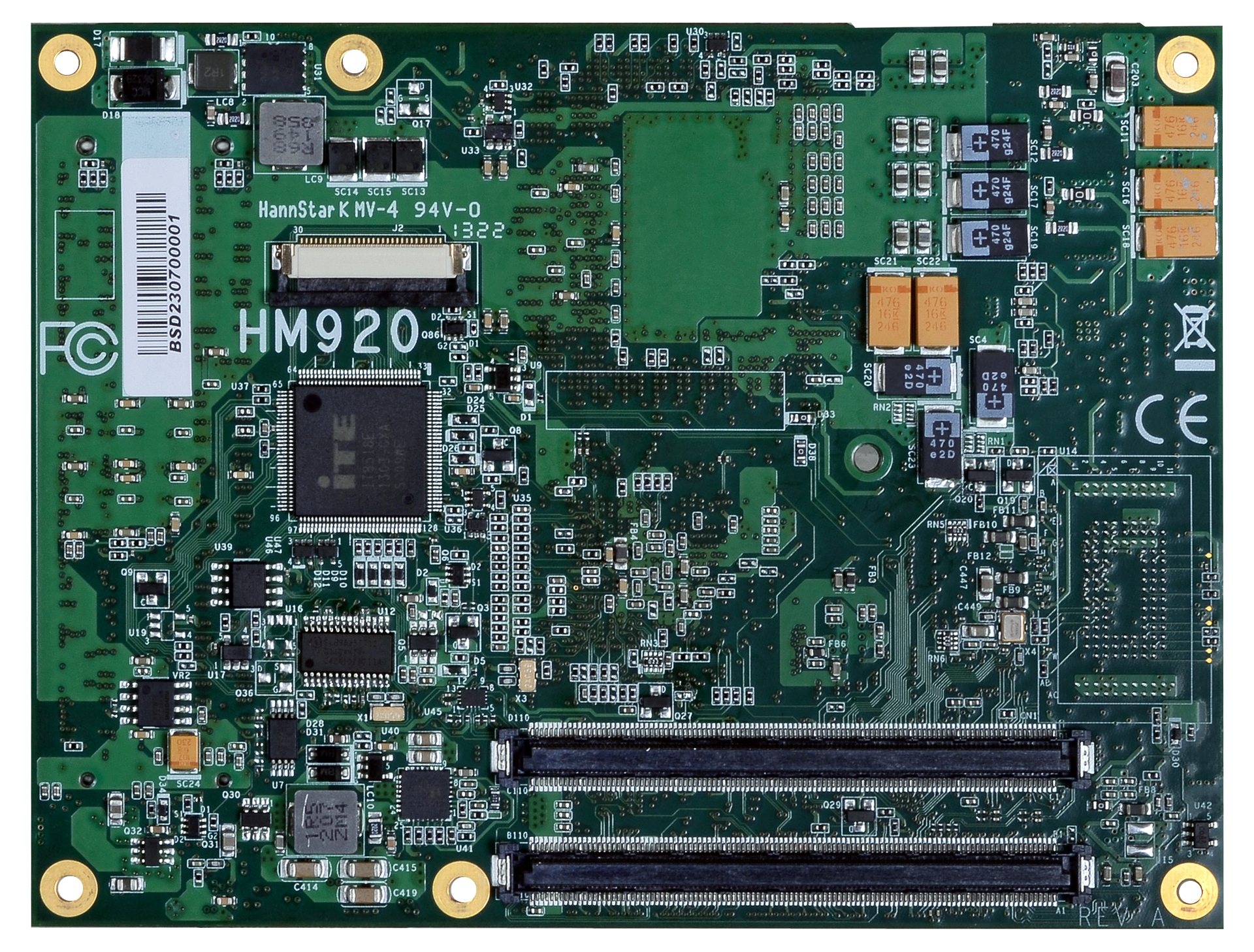

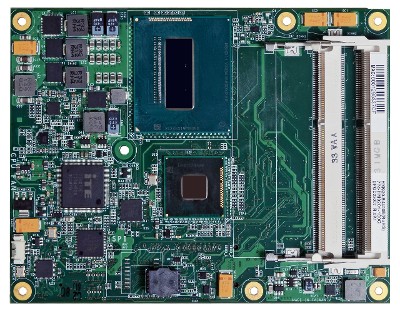

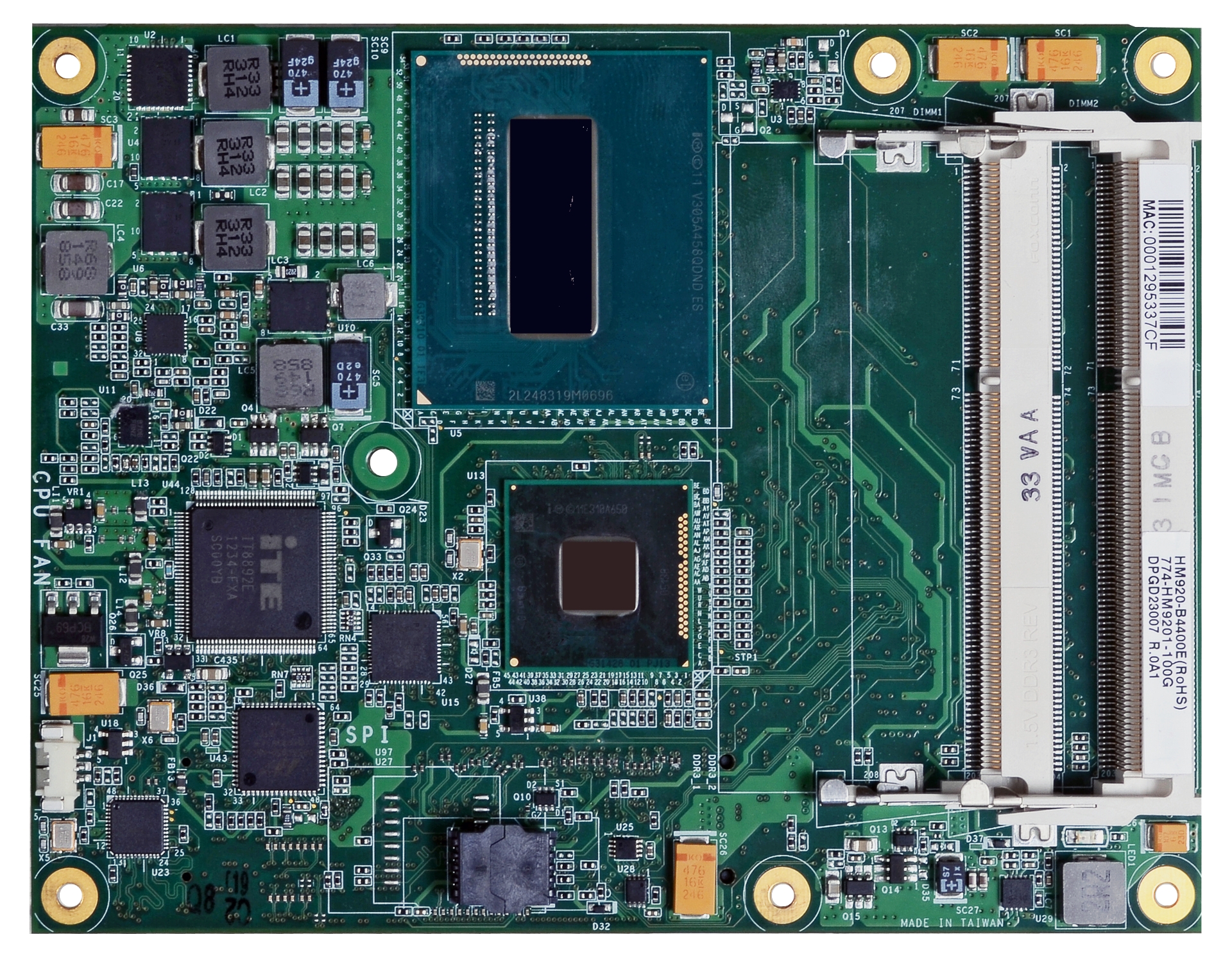

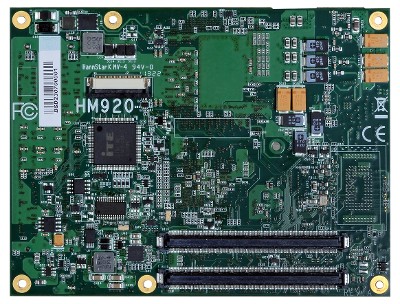

Basismodul: DFI HM920
| Allgemein | ||||
| SKU / Artikelnummer | HM920 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| System | ||||
| Prozessor | Serie | Intel Haswell | ||
| Nummer | Intel Celeron 2000E, Intel Celeron 2002E, Intel Core i5-4400E, Intel Core i5-4402E, Intel Core i7-4700EQ | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St, 8 St | |||
| Sockel | BGA 1364 | |||
| Basis Frequenz | 1,5 GHz, 1,6 GHz, 2,2 GHz, 2,4 GHz, 2,7 GHz | |||
| Cache | 2 MB, 3 MB, 6 MB | |||
| Thermal Design Power (TDP) | 25 W, 37 W, 47 W | |||
| Chipsatz | Intel HM86, Intel QM87 | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 16 GB | |||
| Storage | Solid State Drive (SSD) | 2 GB, 4 GB, 8 GB, 16 GB, 32 GB, 64 GB, - | ||
| BIOS | AMI SPI 64 Mbit | |||
| Storage | Solid State Drive (SSD) 2 GB, Solid State Drive (SSD) 4 GB, Solid State Drive (SSD) 8 GB, Solid State Drive (SSD) 16 GB, Solid State Drive (SSD) 32 GB, Solid State Drive (SSD) 64 GB | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics 4600 | |||
| Leistungsmerkmal | Unterstützung | DirectX 11.1, OpenCL 1.2, OpenGL 4.0 | ||
| VGA | Maximale Auflösung | 2048 x 1536 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | NXP PTN3460 | |||
| Erweiterung | ||||
| PCI | Version | 2.3 | ||
| Interface | 4 St | |||
| PCIe x1 | x1 Signal (Interface) | 5 St | ||
| PCIe x16 | x16 Signal | Generation | 3 | |
| Anzahl (Interface) | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x16, 5x PCIe x1 | |||
| Audio | ||||
| Chipsatz | Unterstützt High Definition Audio Schnittstelle | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I217LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Active Management Technology (AMT) Version | 9.0, - | |||
| Netzwerk | 1x G-LAN | |||
| Interne I/O | ||||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| I²C | 1 St | |||
| Serial-ATA | S-ATA R2.0 (Interface) | 2 St, - | ||
| S-ATA R3.0 (Interface) | 2 St, 4 St | |||
| Raid Unterstützung | RAID 0/1/5/10 | wird nicht unterstützt, wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | COM Express Anschluss (2 x 220 Pins je Row A + B) | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows XP (32/64-bit) | wird unterstützt | ||
| Windows 7 (32/64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | COM Express Basic | ||
| Breite | 125 mm | |||
| Tiefe | 95 mm | |||
| MTTF | MTTF 25°C | 728,093 h | ||
| MTTF 45°C | 415,277 h | |||
| Berechnungsmodell | Telcordia Issue 2, Method I Case 3 | |||
| Umgebung | GB, GC – Ground Benign, Controlled | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Kompatibilität | PICMG COM Express R2.1, Type 2 | |||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q2/2014 | |||
| Voraussichtlich bis | Q3/2019 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
