COM Express Basic
Produkt ist EOL (End Of Life)!
// COM Express Basic
// [Intel Core i3-4102E | Intel Core i5-4400E | Intel Core i5-4402E | Intel Core i7-4700EQ]
// 204 Pin SO-DIMM DDR3L
// LVDS|DDI
// 1 x G-LAN
// 10 x USB (internal)
// 7 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

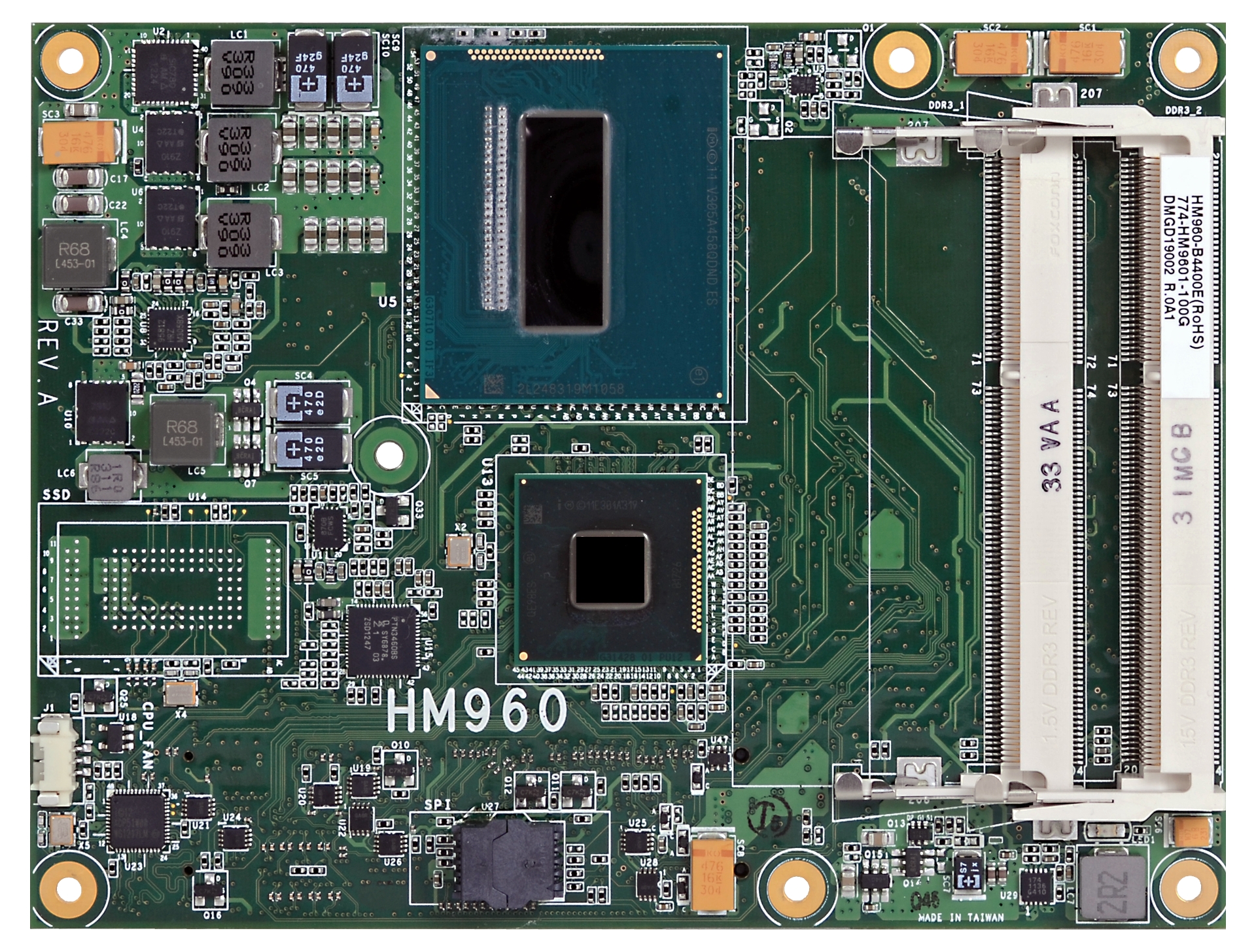

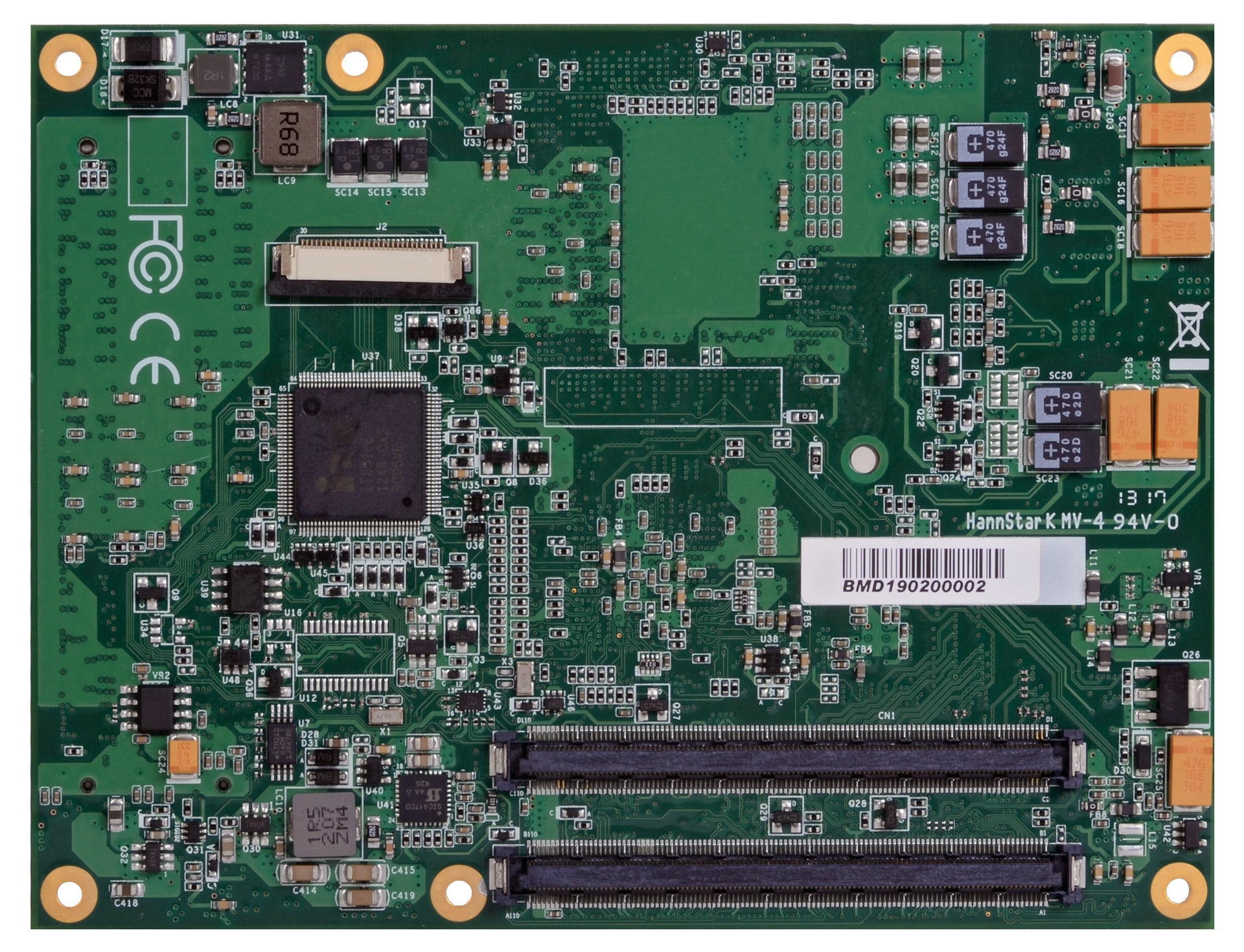

Basismodul: DFI HM960
| Allgemein | ||||
| SKU / Artikelnummer | HM960 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| System | ||||
| Prozessor | Serie | Intel Haswell | ||
| Nummer | Intel Core i3-4102E, Intel Core i5-4400E, Intel Core i5-4402E, Intel Core i7-4700EQ | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 4 St, 8 St | |||
| Sockel | BGA 1364 | |||
| Basis Frequenz | 1,6 GHz, 2,4 GHz, 2,7 GHz | |||
| Cache | 3 MB | |||
| Thermal Design Power (TDP) | 25 W, 37 W, 47 W | |||
| Chipsatz | Intel HM86, Intel QM87 | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 16 GB | |||
| BIOS | AMI SPI 64 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT8518E | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 11.1, OpenCL 1.2, OpenGL 4.0 | ||
| VGA | Maximale Auflösung | 2048 x 1536 bei 75 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | NXP PTN3460 | |||
| DDI (Digital Display Interfaces) | DP | Maximale Auflösung | 3840 x 2160 bei 60 Hz | |
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2304 bei 24 Hz | ||
| Erweiterung | ||||
| PCIe x1 | x1 Signal (Interface) | 7 St | ||
| PCIe Schnittstellen | 7x PCIe x1 | |||
| Audio | ||||
| Chipsatz | Unterstützt High Definition Audio Schnittstelle | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I217LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Active Management Technology (AMT) Version | 9.0, - | |||
| Netzwerk | 1x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| USB v3.0 | Interface | 2 St | ||
| UART | Tx/Rx/CTS/RTS | 2 St | ||
| Serial-ATA | S-ATA R2.0 (Interface) | 2 St, - | ||
| S-ATA R3.0 (Interface) | 2 St, 4 St | |||
| Raid Unterstützung | RAID 0/1/5/10 | -, wird unterstützt | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | COM Express Anschluss (2 x 220 Pins je Row A + B) | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Betriebssysteme / Software | ||||
| Windows | Windows XP (32/64-bit) | wird unterstützt | ||
| Windows 7 (32/64-bit) | wird unterstützt | |||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | COM Express Basic | ||
| Breite | 125 mm | |||
| Tiefe | 95 mm | |||
| MTBF | MTBF 25°C | 689,464 h | ||
| MTBF 45°C | 397,813 h | |||
| Berechnungsmodell | Telcordia Issue 2, Method I Case 3 | |||
| Umgebung | GB, GC – Ground Benign, Controlled | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Kompatibilität | PICMG COM Express R2.1, Type 6 | |||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q4/2013 | |||
| Voraussichtlich bis | Q3/2019 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
