COM Express Compact
// COM Express Compact
// [Intel Core Ultra 5 Prozessor 125H | Intel Core Ultra 5 Prozessor 125U | Intel Core Ultra 5 Prozessor 135H | Intel Core Ultra 5 Prozessor 135U | Intel Core Ultra 7 Prozessor 155U | Intel Core Ultra 7 Prozessor 165U]
// LVDS
// 1 x G-LAN
// 11 x USB (internal)
// Digital I/O (8-Bit)
// 8 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

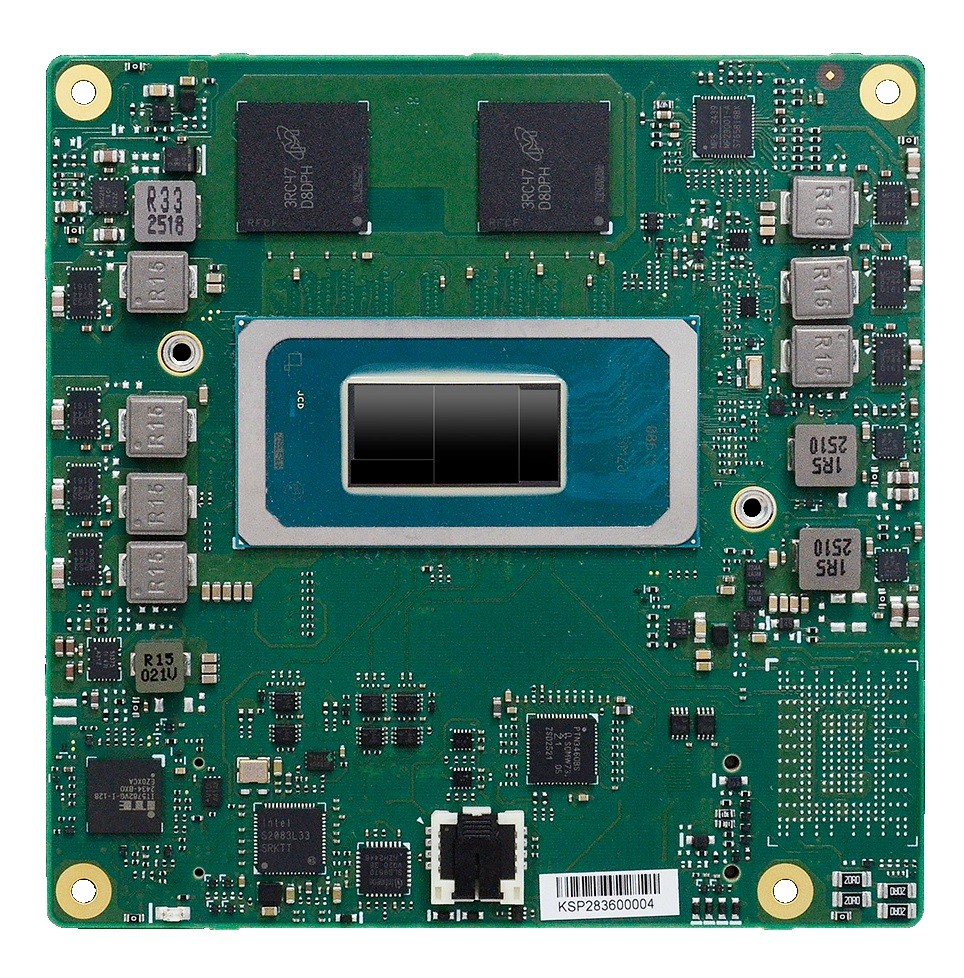

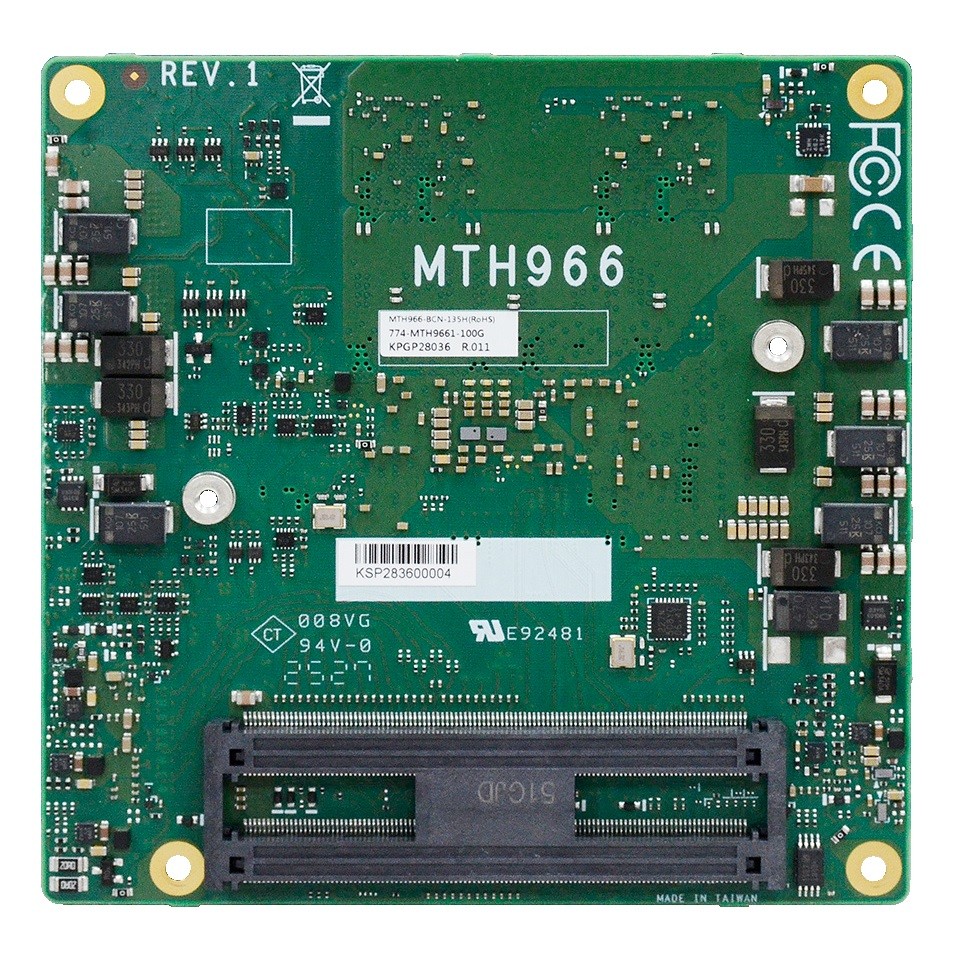

Basismodul: DFI MTH966
| Allgemein | ||||
| SKU / Artikelnummer | MTH966 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Meteor Lake | |||
| Nummer | Intel Core Ultra 5 Prozessor 125H, Intel Core Ultra 5 Prozessor 125U, Intel Core Ultra 5 Prozessor 135H, Intel Core Ultra 5 Prozessor 135U, Intel Core Ultra 7 Prozessor 155U, Intel Core Ultra 7 Prozessor 165U | |||
| CPU Kerne | 12 St, 14 St | |||
| Threads | 14 St, 18 St | |||
| Sockel | BGA 2049 | |||
| Max. Turbo-Taktfrequenz | 4,3 GHz, 4,4 GHz, 4,5 GHz, 4,6 GHz, 4,8 GHz, 4,9 GHz | |||
| Performance-core Grundtaktfrequenz | 1,2 GHz, 1,3 GHz, 1,6 GHz, 1,7 GHz | |||
| Performance-core Max Turbo Frequenz | 4,3 GHz, 4,4 GHz, 4,5 GHz, 4,6 GHz, 4,8 GHz, 4,9 GHz | |||
| Efficient-core Grundtaktfrequenz | 0,7 GHz, 0,8 GHz, 1,1 GHz, 1,2 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,6 GHz, 3,8 GHz | |||
| Cache | 12 MB, 18 MB | |||
| Grundleistungsaufnahme des Prozessors | 15 W, 28 W | |||
| Maximale Turbo-Leistungsaufnahme | 57 W, 115 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR5 | ||
| Frequenz | 5600 MHz | |||
| Maximaler Ausbau | 64 GB | |||
| Storage | Solid State Drive (NVMe SSD) | - | ||
| BIOS | AMI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F85227N | |
| Controller 2 | I/O Controller | ITE IT8528VG | ||
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 30 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | NXP PTN3460 | |||
| eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x1 | Generation | 4 | ||
| x1 Signal (Interface) | 8 St | |||
| PCIe x4 | Generation | 4 | ||
| x4 Signal (Interface) | 2 St | |||
| PCIe x8 | Generation | 5, - | ||
| x8 Signal (Interface) | 1 St, - | |||
| PCIe Schnittstellen | 2x PCIe x4, 8x PCIe x1 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps), Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| USB v3.2 | Interface | 3 St | ||
| Anzeige | LVDS Interface | 1 St, - | ||
| eDP (embedded Display Port) Lanes | 1 St, - | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| Serial Peripheral Interface (SPI) | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx | 2 St | ||
| Serial-ATA | S-ATA R3.0 (Interface) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Bereich | VCC_RTC (AT Mode), 8.5V~12V | |
| DC | Bereich | VCC_RTC (ATX Mode), 8.5V~20V, 5VSB | ||
| Stromversorgung - Eingang | DC: VCC_RTC (AT Mode), 8.5V~12V,VCC_RTC (ATX Mode), 8.5V~20V, 5VSB | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung), Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -40° bis 85°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | COM Express Compact | ||
| Breite | 95 mm | |||
| Tiefe | 95 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Kompatibilität | PICMG COM Express R3.1, Type 6 | |||
| RoHS konform | Ja | |||
