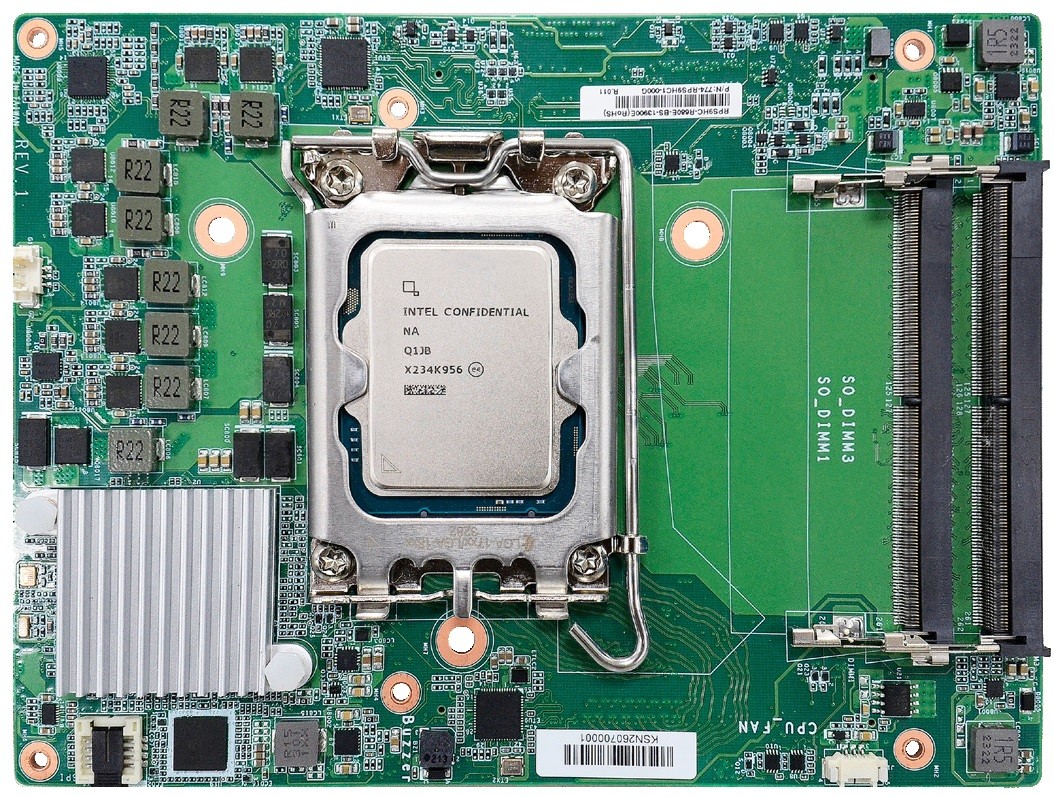

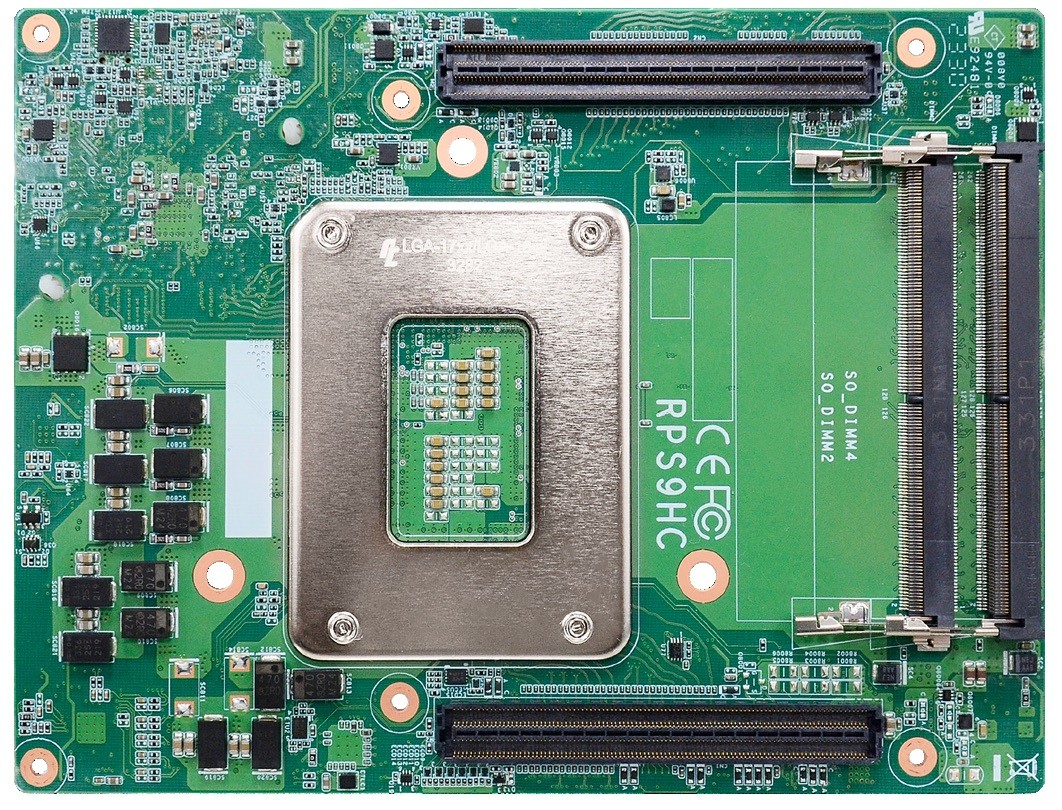

DFI RPS9HC

RPS9HC-H610E-BS, RPS9HC-Q670E-BS, RPS9HC-R680E-BS

COM-HPC

PRODUKT-FEATURES

// COM HPC Client Size C
// LGA 1700 (H6)
// 262 Pin SO-DIMM DDR5
// 2 x G-LAN
// 12 x USB (intern)
// Digital I/O (12-Bit)
// 10 x PCIe x1

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI RPS9HC

Allgemein
SKU / ArtikelnummerRPS9HCRPS9HC-H610E-BS, RPS9HC-Q670E-BS, RPS9HC-R680E-BS
Produktgrunddaten
HerstellerDFI
Produkt-ID770-RPS9HC1-000G, 770-RPS9HC1-100G, 770-RPS9HC1-200G
System
ProzessorVertikales SegmentEmbedded
SerieIntel Raptor Lake
SockelLGA 1700 (H6)
Thermal Design Power (TDP)65 W
ChipsatzIntel H610E, Intel Q670E, Intel R680E
SpeicherAufbau262 Pin SO-DIMM DDR5
Memory TypeDDR5
Steckplätze4 St
Maximaler Ausbau192 GB
ECCwird nicht unterstützt, wird unterstützt
BIOSAMI SPI 256 Mbit
Grafik
Bildschirme (Multidisplay)4 Displays
Erweiterung
PCIe x1Generation3
x1 Signal (Interface)10 St
PCIe x4x4 Signal (Interface)6 St
PCIe x16x16 SignalAnzahl (Interface)2 St
PCIe Schnittstellen2x PCIe x16, 6x PCIe x4, 10x PCIe x1
Netzwerk
G-LANControllerChipsatzIntel I226LM PCIe (10/100/1000/2500 Mbps)
Anzahl2 St
Netzwerk2x G-LAN
Interne I/O
USBUSB v2.0Interface8 St
USB v3.2Interface4 St
Digital I/OBits12-Bit1 St
SMBus1 St
Serial Peripheral Interface (SPI)1 St
I²C1 St
UARTTx/Rx/CTS/RTS2 St
Serial-ATAS-ATA R3.0 (Interface)2 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)v2.0
Stromversorgung
Typ (Eingang)DCBereichVCC_RTC (AT Mode), 12V
DCBereichVCC_RTC (ATX Mode), 12V, 5VSB
Stromversorgung - EingangDC: VCC_RTC (AT Mode), 12V,VCC_RTC (ATX Mode), 12V, 5VSB
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2021)wind unterstützt
LinuxDistributionUbuntu 20.04
Unterstützte BSLinux, Windows Embedded
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorCOM HPC Client Size C
Breite160 mm
Tiefe120 mm
Zertifikate / Konformitäten
CEJa
FCCClass AJa
KompatibilitätPICMG COM HPC R1.15, Client Size C
RoHS konformJa
