Open Standard Module (OSM)
// Mini-ITX Open Standard Module (OSM)
// 4 x USB
// 3 x Seriell I/O
// 2 x CAN Bus [CAN-FD]
// Digital I/O (8-Bit)
// 1 x PCIe x4
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

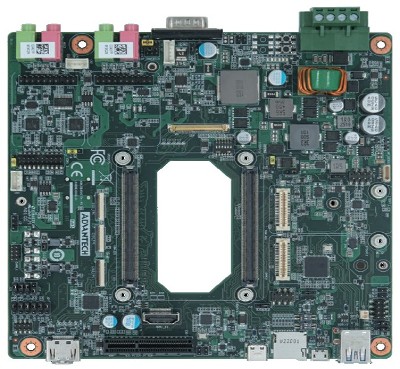

Basismodul: Advantech AOM-DB3500
| Allgemein | ||||
| SKU / Artikelnummer | AOM-DB3500 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| Erweiterung | ||||
| PCIe x4 | Generation | 3 | ||
| x4 Signal | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x4 | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | SDIO, UART | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×2, SATA III, UART, USB 2.0, USB 3.0 | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 3 | Key ID | B | ||
| Interface | PCIe ×2, SATA III, USB 3.0 | |||
| Unterstütze Abmaße | 2242 | |||
| M.2 Key IDs | B, E | |||
| Storage | Micro-SD (extern) | |||
| Externe I/O | ||||
| USB | USB v3.0 | 2 St | ||
| USB v3.0 (Type C) | 1 St | |||
| USBOTG (USB On-The-Go) | 1 St | |||
| Seriell | RS-232 | DB-9 | 1 St | |
| Anzeige | DP USB-C | 1 St | ||
| Audio | Line-Out | 2 St | ||
| Mic-In | 2 St | |||
| Interne I/O | ||||
| Seriell | RS-422 / 485 | Ports (2.00 mm Pitch) | 2 St | |
| Anzeige | eDP (embedded Display Port) Lanes | 1 St | ||
| HDMI (Golden Finger) | 1 St, - | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Serial Peripheral Interface (SPI) | 2 St | |||
| I²C | 2 St | |||
| Image Capture Interfaces | Kamera Eingang 1 | Anzahl | 2 St, - | |
| Lanes | 4 St | |||
| CAN Bus | Version 2.0B (mit Isolation) | 2 St | ||
| Protokoll | CAN-FD | |||
| Audio | S/PDIF | verfügbar | ||
| I²S | 2 St | |||
| Ausgangsstrom | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 24V | |||
| Anschluss | 4 Pin Terminal Stecker | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -40° bis 85°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
Gerne beraten wir Sie persönlich.
