Qseven (Q7)
Produkt ist EOL (End Of Life)!
// Qseven (Q7)
// [Intel Atom E3815 | Intel Atom E3825 | Intel Atom E3845]
// 2 GB
// LVDS
// 1 x G-LAN
// 6 x USB (intern)
// 3 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

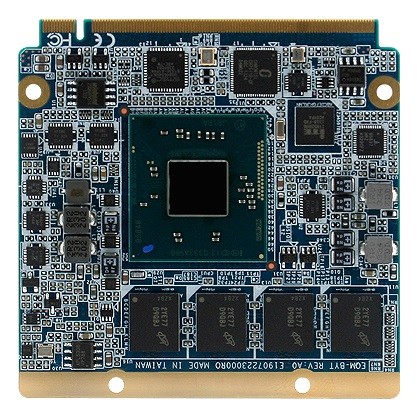

Basismodul: Avalue EQM-BYT
| Allgemein | ||||
| SKU / Artikelnummer | EQM-BYT | |||
| Produktgrunddaten | ||||
| Hersteller | Avalue | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Bay Trail | |||
| Nummer | Intel Atom E3815, Intel Atom E3825, Intel Atom E3845 | |||
| CPU Kerne | 1 St, 2 St, 4 St | |||
| Threads | 1 St, 2 St, 4 St | |||
| Sockel | BGA 1170 | |||
| Basis Frequenz | 1,33 GHz, 1,46 GHz, 1,91 GHz | |||
| Cache | 0,5 MB, 1 MB, 2 MB | |||
| Thermal Design Power (TDP) | 5 W, 6 W, 10 W | |||
| Lithographie | 22 nm | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR3 | ||
| Frequenz | 1066 / 1333 MHz, 1333 MHz | |||
| Maximaler Ausbau | 4 GB | |||
| Speicher onBoard | 2 GB | |||
| BIOS | AMI SPI 64 Mbit | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| HDMI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | Chrontel CH7511B | |||
| Erweiterung | ||||
| PCIe x1 | x1 Signal (Interface) | 3 St | ||
| PCIe Schnittstellen | 3x PCIe x1 | |||
| Audio | ||||
| Chipsatz | Intel Integrated Audio | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 5 St | |
| USB v3.0 | Interface | 1 St | ||
| Anzeige | LVDS | Dual Channel | ||
| LVDS Interface | 1 St | |||
| HDMI Interface | 1 St | |||
| SMBus | 1 St | |||
| LPC | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx | 1 St | ||
| Serial-ATA | S-ATA R3.0 (Interface) | 2 St | ||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Bereich | 5V | |
| Anschluss | MXM Anschluss (Q7, 230 Pins) | |||
| Stromversorgung - Eingang | DC: 5V | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Android | Release | 5.1 | ||
| Unterstützte BS | Android, Linux, Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Qseven (Q7) | ||
| Breite | 70 mm | |||
| Tiefe | 70 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
