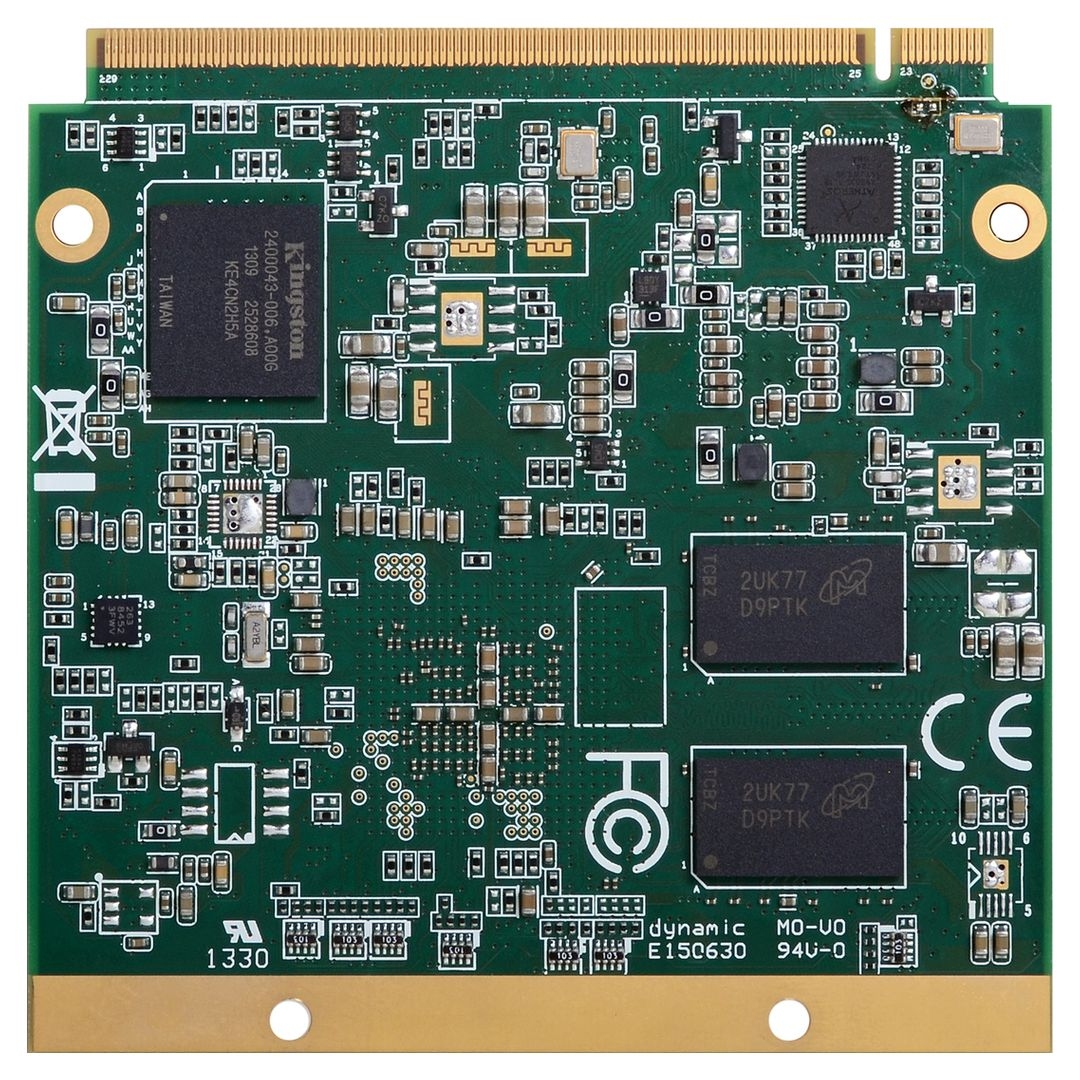

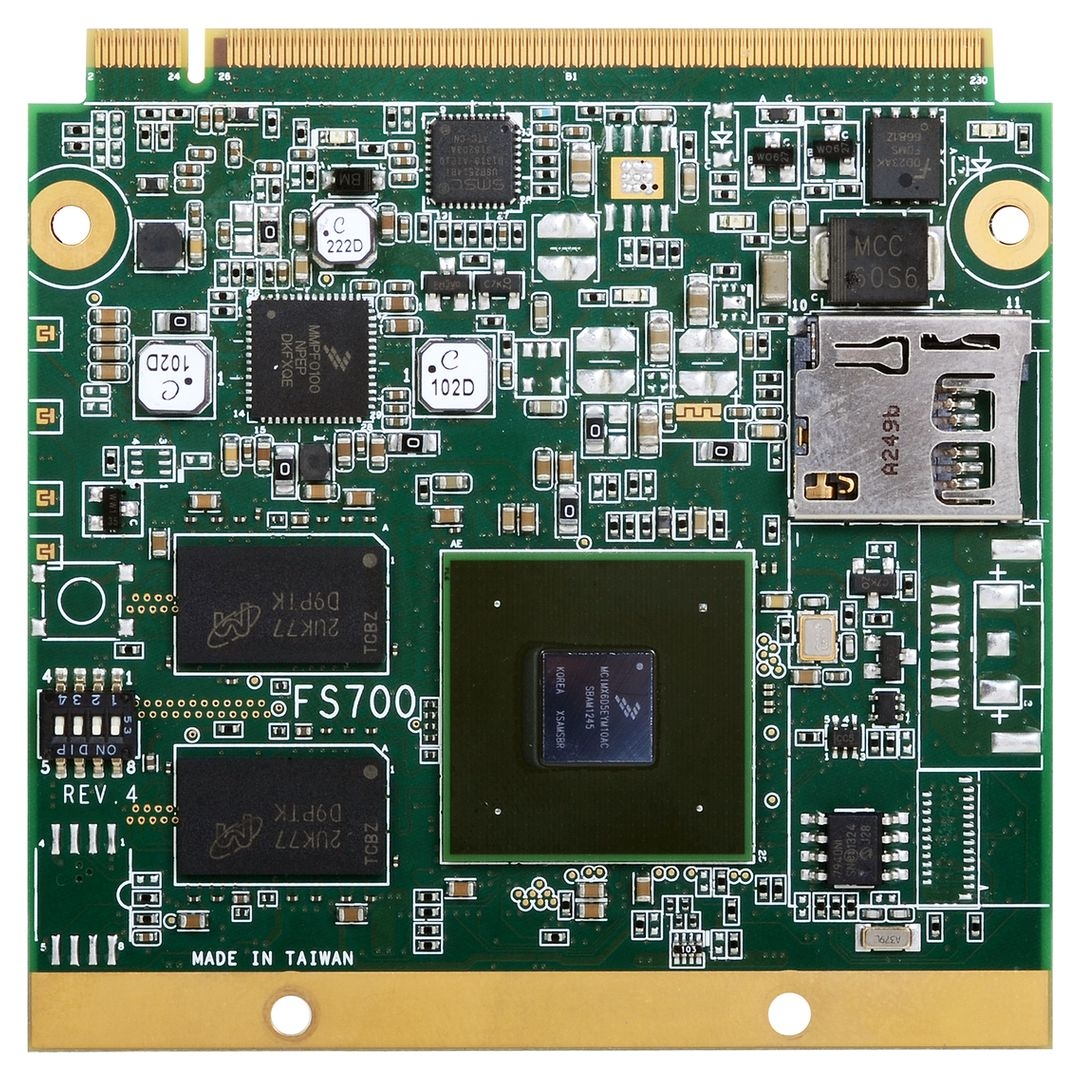

DFI FS700

FS700-M60-6D2041, FS700-M60-6L2041, FS700-M60-6L2081, FS700-M60-6Q2081, FS700-M60-6Q2081-WT, FS700-M60-6S1041, FS700E-M60-6D1041, FS700E-M60-6D2041, FS700E-M60-6L2041, FS700E-M60-6L2081, FS700E-M60-6Q1041, FS700E-M60-6Q2041, FS700E-M60-6S1041

Qseven (Q7)

PRODUKT-FEATURES

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

ANFRAGE
CHAT
TELEFON
VERGLEICHEN
MERKEN

PRODUKTINFORMATIONEN

Basismodul: DFI FS700

Allgemein
	SKU / Artikelnummer			FS700
Produktgrunddaten
	Hersteller			DFI
System
	Prozessor	Serie		ARM Cortex-A9
		Nummer		Freescale i.MX 6Dual, Freescale i.MX 6DualLite, Freescale i.MX 6Solo, NXP i.MX 6Quad
		CPU Kerne		1 St, 2 St, 4 St
		Sockel		BGA PoP
		Basis Frequenz		1 GHz
	Speicher	Memory Type		DDR3
		Speicher onBoard		1 GB, 2 GB
	Storage	Embedded MultiMedia Card (eMMC)		4 GB, 8 GB
	Storage			Embedded MultiMedia Card (eMMC) 4 GB, Embedded MultiMedia Card (eMMC) 8 GB
Grafik
	Prozessor			Vivante GC
	Leistungsmerkmal	Unterstützung		OpenCL 1.2, OpenVG 1.1
	HDMI	Maximale Auflösung		1920 x 1200 bei 60 Hz
		Version		1.4
	LVDS	Maximale Auflösung		2560 x 1600 bei 60 Hz
		Bits		24 Bit
Erweiterung
	PCIe x1	Generation		1
		x1 Signal (Interface)		1 St
	PCIe Schnittstellen			1x PCIe x1
	Storage			Micro-SD
	SDIO	Spezifikation		Version 3.0 (high capacity), Version 3.0 (physical layer), Version 3.0 (SDIO)
Netzwerk
	G-LAN	Controller	Chipsatz	Atheros AR8033 (10/100/1000 Mbps)
			Anzahl	1 St
	Netzwerk			1x G-LAN
Externe I/O
	Ethernet	Interface		1 St, -
Interne I/O
	USB	USB v2.0	Interface	4 St
		USBOTG (USB On-The-Go)	Interface	1 St
	Seriell	RS-232	Interface	1 St
	I²C			2 St
	CAN Bus	Version 2.0B (Interface)		1 St
	Audio	I²S		1 St
	Serial-ATA	S-ATA R2.0 (3 Gbit/s, 300 MB/s)		0 St, 1 St
Watchdog Zeitgeber
	Watchdog Zeitgeber			Ja
	Watchdog Zeitgeber (Intervall)			Über Software programmierbar (1 - 255 Sekunden)
Stromversorgung
	Typ (Eingang)	DC	Bereich	5V
			Anschluss	MXM Anschluss (Q7, 230 Pins)
	Stromversorgung - Eingang			DC: 5V
	Stromaufnahme Typisch			5 W
Betriebssysteme / Software
	Linux	Distribution		Linux Target Image Builder (LTIB) 3.0.35
	Android	Release		4.3
	Unterstützte BS			Android, Linux
Mechanik / Umgebung
	Temperatur	Betrieb		0° bis 60°C, -40° bis 85°C
	Relative Luftfeuchtigkeit	Betrieb		5 bis 90%, nicht kondensierend
	Abmaße	Formfaktor		Qseven (Q7)
		Breite		70 mm
		Tiefe		70 mm
Zertifikate / Konformitäten
	CE			Ja
	FCC	Class B		Ja
	Kompatibilität			Qseven (Q7) Spezifikation Revision 1.2
	RoHS konform			Ja
Lebenszyklus
	Produktionsstart			Q4/2014
	Voraussichtlich bis			Q1/2027
Herstellergarantie
	Herstellergarantie			2 Jahre

DFI FS700

PRODUKT-FEATURES

KONFIGURATION

PRODUKTPREIS

PRODUKTINFORMATIONEN

KONFIGURATIONEN

Download

DFI FS700-M60-6D2041 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI FS700-M60-6L2041 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI FS700-M60-6L2081 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI FS700-M60-6Q2081 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI FS700-M60-6Q2081-WT Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI FS700-M60-6S1041 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI FS700E-M60-6D1041 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI FS700E-M60-6D2041 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI FS700E-M60-6L2041 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI FS700E-M60-6L2081 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI FS700E-M60-6Q1041 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI FS700E-M60-6Q2041 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI FS700E-M60-6S1041 Vollständiges Datenblatt anzeigen Datenblatt schliessen

DFI FS700-M60-6D2041 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Qseven (Q7), Freescale i.MX 6Dual, 2 GB, LVDS, 1 x G-LAN, 5 x USB (intern), 1 x Seriell I/O, 1 x CAN Bus, 4 GB eMMC, 1 x PCIe x1
System	Prozessor	Nummer	Freescale i.MX 6Dual
		CPU Kerne	2 St
	Storage	Embedded MultiMedia Card (eMMC)	4 GB
	Speicher	Speicher onBoard	2 GB
Mechanik / Umgebung	Temperatur	Betrieb	0° bis 60°C
Externe I/O	Ethernet	Interface	-
Interne I/O	Serial-ATA	S-ATA R2.0 (3 Gbit/s, 300 MB/s)	1 St
DFI FS700-M60-6L2041 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Qseven (Q7), Freescale i.MX 6DualLite, 2 GB, LVDS, 1 x G-LAN, 5 x USB (intern), 1 x Seriell I/O, 1 x CAN Bus, 4 GB eMMC, 1 x PCIe x1
System	Prozessor	Nummer	Freescale i.MX 6DualLite
		CPU Kerne	2 St
	Storage	Embedded MultiMedia Card (eMMC)	4 GB
	Speicher	Speicher onBoard	2 GB
Mechanik / Umgebung	Temperatur	Betrieb	0° bis 60°C
Externe I/O	Ethernet	Interface	-
Interne I/O	Serial-ATA	S-ATA R2.0 (3 Gbit/s, 300 MB/s)	0 St
DFI FS700-M60-6L2081 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Qseven (Q7), Freescale i.MX 6DualLite, 2 GB, LVDS, 1 x G-LAN, 5 x USB (intern), 1 x Seriell I/O, 1 x CAN Bus, 8 GB eMMC, 1 x PCIe x1
System	Prozessor	Nummer	Freescale i.MX 6DualLite
		CPU Kerne	2 St
	Storage	Embedded MultiMedia Card (eMMC)	8 GB
	Speicher	Speicher onBoard	2 GB
Mechanik / Umgebung	Temperatur	Betrieb	0° bis 60°C
Externe I/O	Ethernet	Interface	-
Interne I/O	Serial-ATA	S-ATA R2.0 (3 Gbit/s, 300 MB/s)	0 St
DFI FS700-M60-6Q2081 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Qseven (Q7), NXP i.MX 6Quad, 2 GB, LVDS, 1 x G-LAN, 5 x USB (intern), 1 x Seriell I/O, 1 x CAN Bus, 8 GB eMMC, 1 x PCIe x1
System	Prozessor	Nummer	NXP i.MX 6Quad
		CPU Kerne	4 St
	Storage	Embedded MultiMedia Card (eMMC)	8 GB
	Speicher	Speicher onBoard	2 GB
Mechanik / Umgebung	Temperatur	Betrieb	0° bis 60°C
Externe I/O	Ethernet	Interface	-
Interne I/O	Serial-ATA	S-ATA R2.0 (3 Gbit/s, 300 MB/s)	1 St
DFI FS700-M60-6Q2081-WT Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Qseven (Q7), NXP i.MX 6Quad, 2 GB, LVDS, 1 x G-LAN, 5 x USB (intern), 1 x Seriell I/O, 1 x CAN Bus, 8 GB eMMC, 1 x PCIe x1
System	Prozessor	Nummer	NXP i.MX 6Quad
		CPU Kerne	4 St
	Storage	Embedded MultiMedia Card (eMMC)	8 GB
	Speicher	Speicher onBoard	2 GB
Mechanik / Umgebung	Temperatur	Betrieb	-40° bis 85°C
Externe I/O	Ethernet	Interface	-
Interne I/O	Serial-ATA	S-ATA R2.0 (3 Gbit/s, 300 MB/s)	1 St
DFI FS700-M60-6S1041 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Qseven (Q7), Freescale i.MX 6Solo, 1 GB, LVDS, 1 x G-LAN, 5 x USB (intern), 1 x Seriell I/O, 1 x CAN Bus, 4 GB eMMC, 1 x PCIe x1
System	Prozessor	Nummer	Freescale i.MX 6Solo
		CPU Kerne	1 St
	Storage	Embedded MultiMedia Card (eMMC)	4 GB
	Speicher	Speicher onBoard	1 GB
Mechanik / Umgebung	Temperatur	Betrieb	0° bis 60°C
Externe I/O	Ethernet	Interface	-
Interne I/O	Serial-ATA	S-ATA R2.0 (3 Gbit/s, 300 MB/s)	0 St
DFI FS700E-M60-6D1041 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Qseven (Q7), Freescale i.MX 6Dual, 1 GB, LVDS, 1 x G-LAN, 5 x USB (intern), 1 x Seriell I/O, 1 x CAN Bus, 4 GB eMMC, 1 x PCIe x1
System	Prozessor	Nummer	Freescale i.MX 6Dual
		CPU Kerne	2 St
	Storage	Embedded MultiMedia Card (eMMC)	4 GB
	Speicher	Speicher onBoard	1 GB
Mechanik / Umgebung	Temperatur	Betrieb	0° bis 60°C
Externe I/O	Ethernet	Interface	1 St
Interne I/O	Serial-ATA	S-ATA R2.0 (3 Gbit/s, 300 MB/s)	1 St
DFI FS700E-M60-6D2041 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Qseven (Q7), Freescale i.MX 6Dual, 2 GB, LVDS, 1 x G-LAN, 5 x USB (intern), 1 x Seriell I/O, 1 x CAN Bus, 4 GB eMMC, 1 x PCIe x1
System	Prozessor	Nummer	Freescale i.MX 6Dual
		CPU Kerne	2 St
	Storage	Embedded MultiMedia Card (eMMC)	4 GB
	Speicher	Speicher onBoard	2 GB
Mechanik / Umgebung	Temperatur	Betrieb	0° bis 60°C
Externe I/O	Ethernet	Interface	1 St
Interne I/O	Serial-ATA	S-ATA R2.0 (3 Gbit/s, 300 MB/s)	1 St
DFI FS700E-M60-6L2041 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Qseven (Q7), Freescale i.MX 6DualLite, 2 GB, LVDS, 1 x G-LAN, 5 x USB (intern), 1 x Seriell I/O, 1 x CAN Bus, 4 GB eMMC, 1 x PCIe x1
System	Prozessor	Nummer	Freescale i.MX 6DualLite
		CPU Kerne	2 St
	Storage	Embedded MultiMedia Card (eMMC)	4 GB
	Speicher	Speicher onBoard	2 GB
Mechanik / Umgebung	Temperatur	Betrieb	0° bis 60°C
Externe I/O	Ethernet	Interface	1 St
Interne I/O	Serial-ATA	S-ATA R2.0 (3 Gbit/s, 300 MB/s)	0 St
DFI FS700E-M60-6L2081 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Qseven (Q7), Freescale i.MX 6DualLite, 2 GB, LVDS, 1 x G-LAN, 5 x USB (intern), 1 x Seriell I/O, 1 x CAN Bus, 8 GB eMMC, 1 x PCIe x1
System	Prozessor	Nummer	Freescale i.MX 6DualLite
		CPU Kerne	2 St
	Storage	Embedded MultiMedia Card (eMMC)	8 GB
	Speicher	Speicher onBoard	2 GB
Mechanik / Umgebung	Temperatur	Betrieb	0° bis 60°C
Externe I/O	Ethernet	Interface	1 St
Interne I/O	Serial-ATA	S-ATA R2.0 (3 Gbit/s, 300 MB/s)	0 St
DFI FS700E-M60-6Q1041 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Qseven (Q7), NXP i.MX 6Quad, 1 GB, LVDS, 1 x G-LAN, 5 x USB (intern), 1 x Seriell I/O, 1 x CAN Bus, 4 GB eMMC, 1 x PCIe x1
System	Prozessor	Nummer	NXP i.MX 6Quad
		CPU Kerne	4 St
	Storage	Embedded MultiMedia Card (eMMC)	4 GB
	Speicher	Speicher onBoard	1 GB
Mechanik / Umgebung	Temperatur	Betrieb	0° bis 60°C
Externe I/O	Ethernet	Interface	1 St
Interne I/O	Serial-ATA	S-ATA R2.0 (3 Gbit/s, 300 MB/s)	1 St
DFI FS700E-M60-6Q2041 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Qseven (Q7), NXP i.MX 6Quad, 2 GB, LVDS, 1 x G-LAN, 5 x USB (intern), 1 x Seriell I/O, 1 x CAN Bus, 4 GB eMMC, 1 x PCIe x1
System	Prozessor	Nummer	NXP i.MX 6Quad
		CPU Kerne	4 St
	Storage	Embedded MultiMedia Card (eMMC)	4 GB
	Speicher	Speicher onBoard	2 GB
Mechanik / Umgebung	Temperatur	Betrieb	0° bis 60°C
Externe I/O	Ethernet	Interface	1 St
Interne I/O	Serial-ATA	S-ATA R2.0 (3 Gbit/s, 300 MB/s)	1 St
DFI FS700E-M60-6S1041 Vollständiges Datenblatt anzeigen Datenblatt schliessen Preis: bitte hier anmelden
Qseven (Q7), Freescale i.MX 6Solo, 1 GB, LVDS, 1 x G-LAN, 5 x USB (intern), 1 x Seriell I/O, 1 x CAN Bus, 4 GB eMMC, 1 x PCIe x1
System	Prozessor	Nummer	Freescale i.MX 6Solo
		CPU Kerne	1 St
	Storage	Embedded MultiMedia Card (eMMC)	4 GB
	Speicher	Speicher onBoard	1 GB
Mechanik / Umgebung	Temperatur	Betrieb	0° bis 60°C
Externe I/O	Ethernet	Interface	1 St
Interne I/O	Serial-ATA	S-ATA R2.0 (3 Gbit/s, 300 MB/s)	0 St
