ATX Mainboards
// ATX Industrie-Mainboards
// LGA 1151 (H4)
// [Intel C246 | Intel Q370]
// 288 Pin DIMM DDR4
// 2 x G-LAN (Back side)
// 6 x USB (Back side)
// 6 x USB (internal)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 3 x PCIe x1
// 2 x PCIe x4
// 1 x PCIe x8
// 1 x PCIe x16
// Power Supply ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

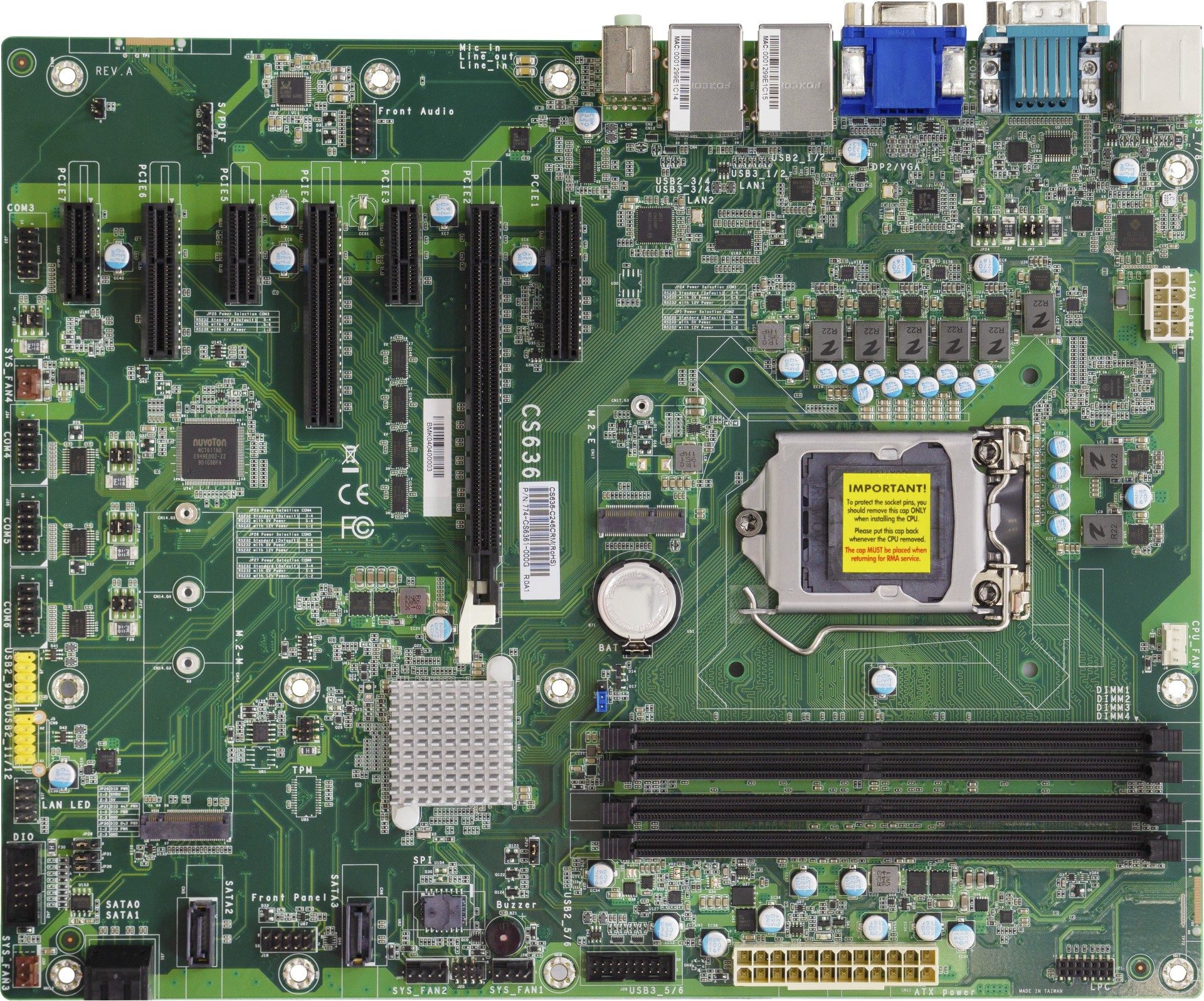

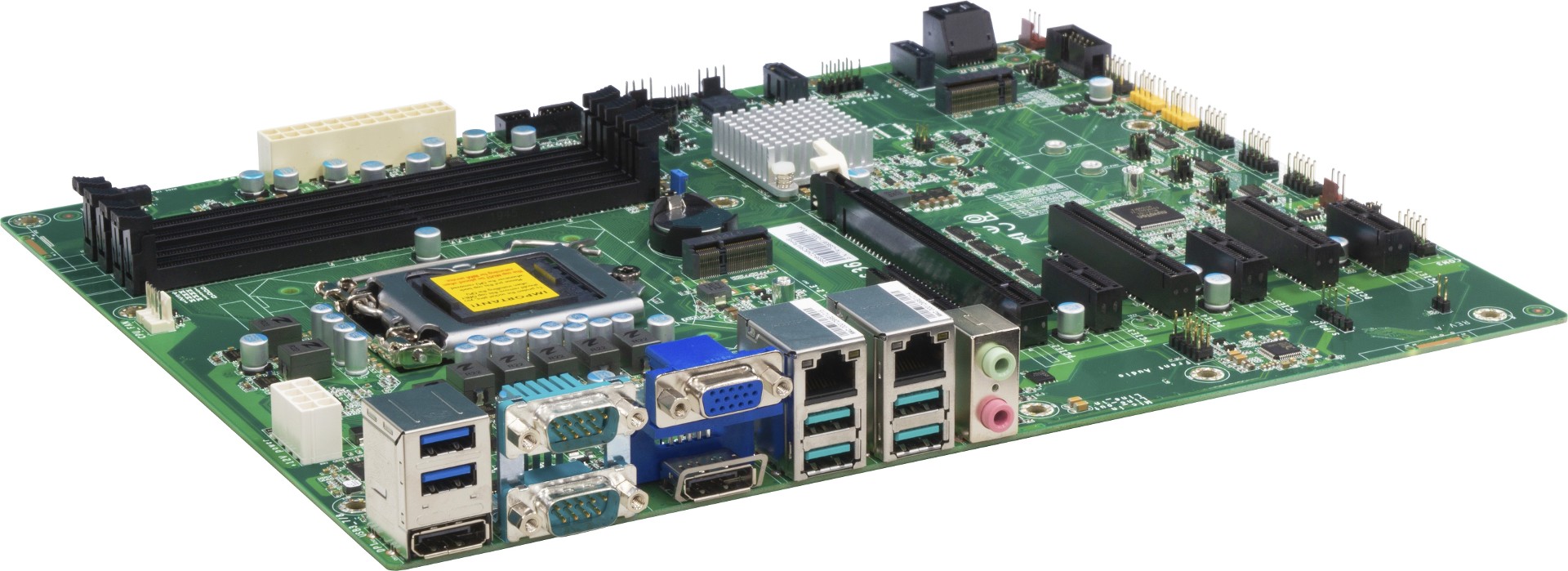

Basismodul: DFI CS636
| Allgemein | ||||
| SKU / Artikelnummer | CS636 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-CS6361-000G, 770-CS6361-100G, 770-CS6361-200G, 770-CS6361-300G | |||
| System | ||||
| Prozessor | Serie | Intel Coffee Lake | ||
| Sockel | LGA 1151 (H4) | |||
| Chipsatz | Intel C246, Intel Q370 | |||
| Speicher | Aufbau | 288 Pin DIMM DDR4 | ||
| Frequenz | 2400 / 2666 MHz | |||
| Steckplätze | 4 St | |||
| Maximaler Ausbau | 128 GB | |||
| ECC | wird nicht unterstützt, wird unterstützt | |||
| BIOS | AMI SPI 128 Mbit | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics Generation 9 | |||
| Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 5.0 | ||
| HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
| HW Encode | AVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9 | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| Erweiterung | ||||
| PCIe x1 | Generation | 3 | ||
| x1 Signal | 3 St | |||
| PCIe x4 | Generation | 3 | ||
| x4 Signal | 2 St | |||
| PCIe x8 | Generation | 3 | ||
| x8 Signal | 1 St | |||
| PCIe x16 | x8 Signal | Generation | 1 | |
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x8, 1x PCIe x16, 2x PCIe x4, 3x PCIe x1 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, Optane Memory, PCIe ×4, SATA III | |||
| Unterstütze Abmaße | 2242, 2260, 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | NVMe, PCIe ×2, USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E, M | |||
| Audio | ||||
| Chipsatz | Realtek ALC888 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Active Management Technology (AMT) Version | 12.0 | |||
| Netzwerk | 2x G-LAN | |||

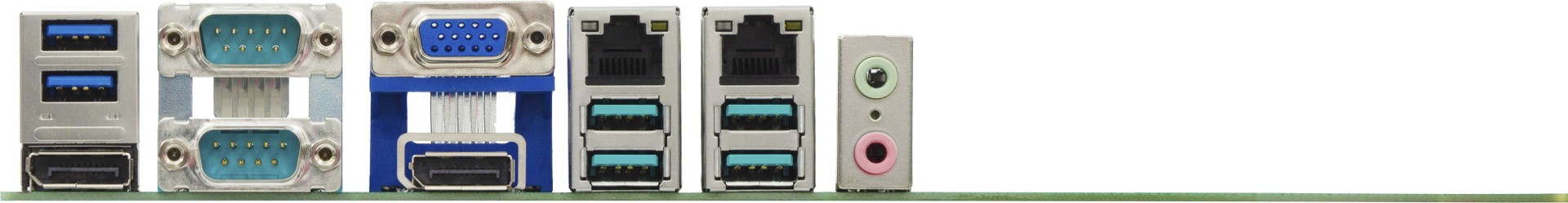

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| DP++ | 2 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| RS-232 / 422 / 485 | DB-9 | 1 St | ||
| USB | USB v3.1 Gen. 1 | 2 St | ||
| USB v3.1 Gen. 2 | 4 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St | |
| USB v3.1 | Ports (2.00 mm Pitch) | 2 St | ||
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 3 St | |
| RS-232 / 422 / 485 | Ports (2.54 mm Pitch) | 1 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| S/PDIF | verfügbar | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| Stromanschluss (onboard) | 2 St | |||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | -, dTPM 2.0 (Hardware) | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), 24-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -30° bis 60°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | ATX | ||
| Breite | 305 mm | |||
| Tiefe | 244 mm | |||
| Zertifikate / Konformitäten | ||||
| RoHS konform | Ja | |||
