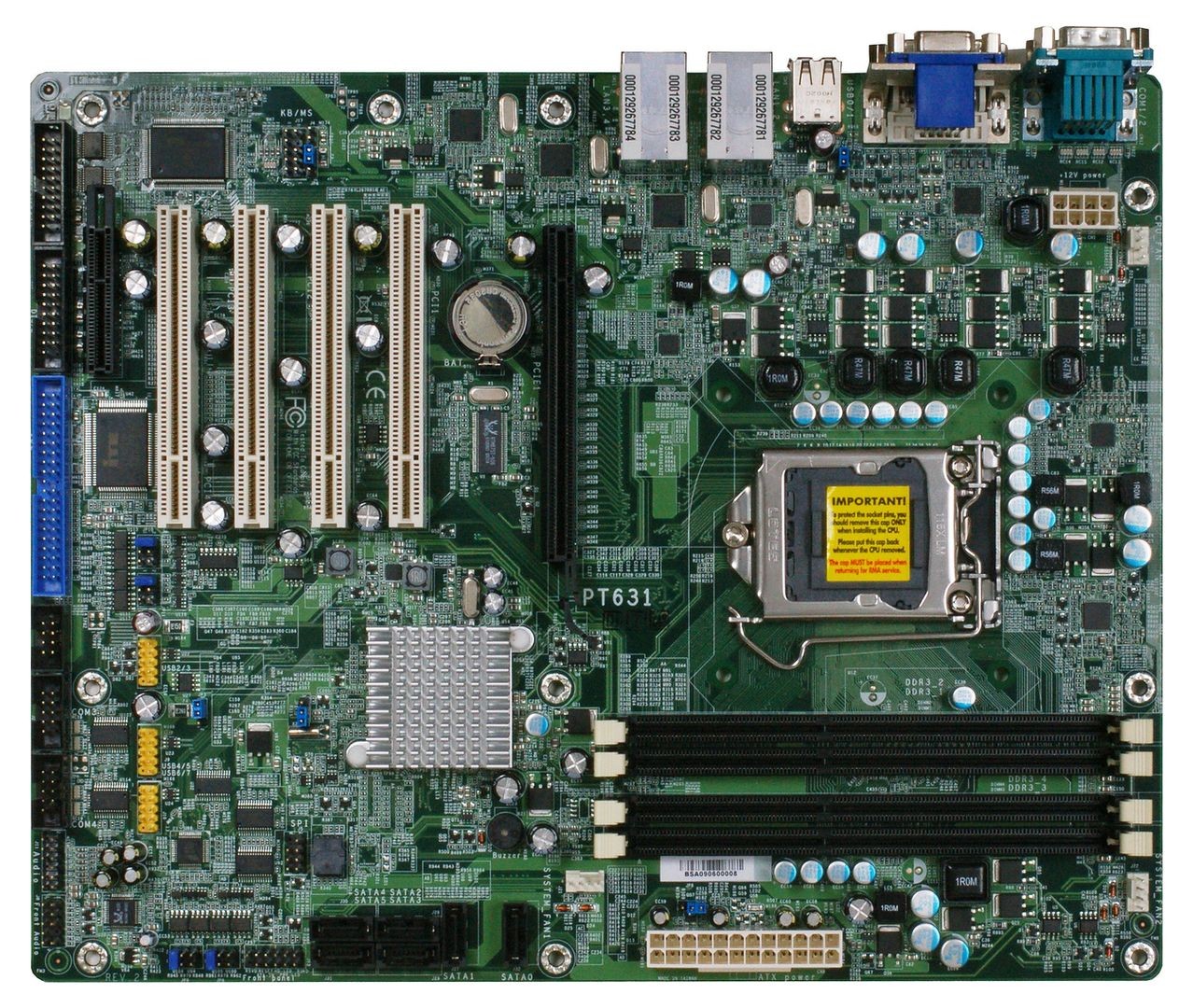

DFI PT631

ATX Mainboards

Produkt ist EOL (End Of Life)!

PRODUKT-FEATURES

// ATX Industrie-Mainboards
// LGA 1156 (H1)
// Intel Q57
// 240 Pin DIMM DDR3
// 1 x VGA
// 1 x DVI-D
// 4 x G-LAN
// 2 x USB
// 6 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (16-Bit)
// 4 x PCI
// 1 x PCIe x4
// 1 x PCIe x16
// Stromversorgung ATX

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: DFI PT631

Allgemein
SKU / ArtikelnummerPT631
Produktgrunddaten
HerstellerDFI
System
ProzessorSerieIntel Lynnfield
SockelLGA 1156 (H1)
Lithographie45 nm
ChipsatzIntel Q57
SpeicherAufbau240 Pin DIMM DDR3
Frequenz1066 / 1333 MHz
Steckplätze4 St
Maximaler Ausbau16 GB
BIOSAMI SPI 8 Mbit
I/O ControllerController 1I/O ControllerFintek F71879F
Grafik
ProzessorIntel HD Graphics
VGAMaximale Auflösung2048 x 1536 bei 60 Hz
Erweiterung
PCIVersion2.3
Anzahl4 St
PCI Schnittstellen4x PCI
PCIe x4Generation1
x4 Signal1 St
PCIe x16x16 SignalGeneration2
Anzahl1 St
PCIe Schnittstellen1x PCIe x4, 1x PCIe x16
Audio
ChipsatzRealtek ALC262
Netzwerk
G-LANControllerChipsatzIntel 82574L (10/100/1000 Mbps)
Anzahl3 St
ControllerChipsatzIntel 82578DM (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version6.0
Netzwerk4x G-LAN

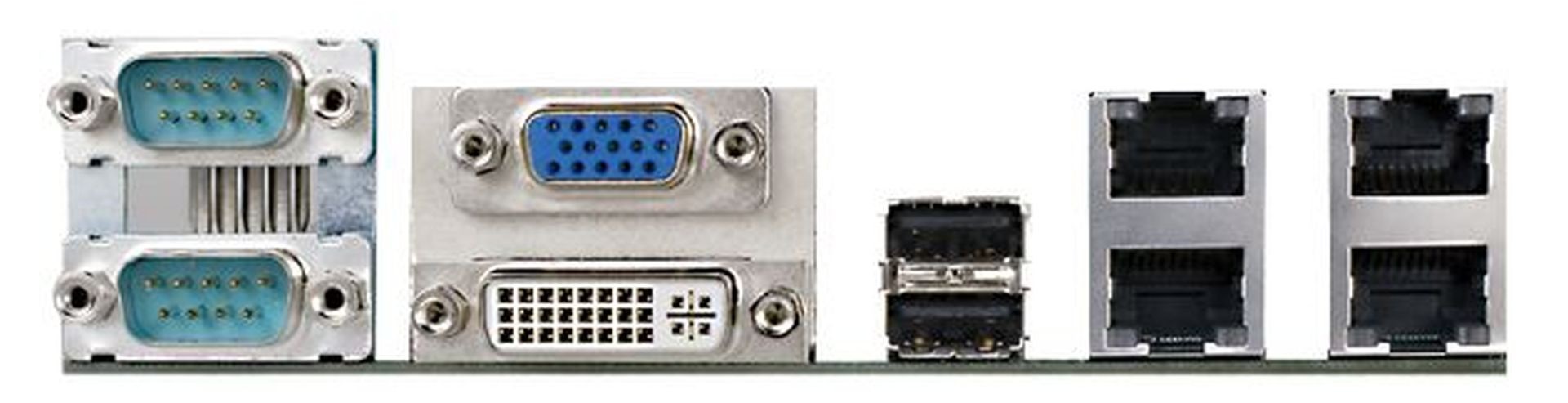

Externe I/O
EthernetRJ-454 St
USBUSB v2.02 St
SeriellRS-232 / 422 / 485DB-92 St
AnzeigeVGA1 St
DVIDVI-D Signal1 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)6 St
PS/2Stiftleiste2 St
SeriellRS-232 / 422 / 485Ports (2.54 mm Pitch)2 St
Digital I/OBits16-Bit2 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
Serial-ATAS-ATA R2.0 (3 Gbit/s, 300 MB/s)6 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Enhanced-IDEHDD (40 Pin)UDMA 100wird unterstützt
Gehäuse-Einbruchserkennung (Chassis Intrusion)Ja
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)ATXAnschluss8-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 8-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
AbmaßeFormfaktorATX
Breite244 mm
Tiefe305 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ2/2010
Voraussichtlich bisQ4/2017
Herstellergarantie
Herstellergarantie2 Jahre
