Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// [Intel Core Ultra 5 325 | Intel Core Ultra 7 356H | Intel Core Ultra 9 386H | Intel Core Ultra X7 Processor 358H]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// LVDS
// 2 x G-LAN (Back side)
// 3 x USB (internal)
// 3 x Seriell I/O
// Digital I/O (8-Bit)
// [0 | 1] x PCIe x8
// Power Supply ATX
// DC 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

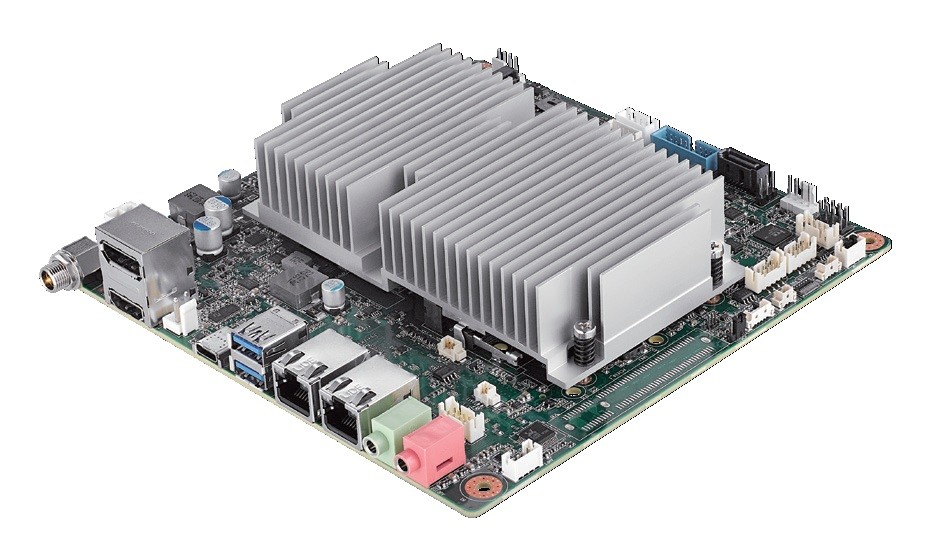

Basismodul: Advantech AIMB-234
| Allgemein | ||||
| SKU / Artikelnummer | AIMB-234 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | Intel Panther Lake | ||
| Nummer | Intel Core Ultra 5 325, Intel Core Ultra 7 356H, Intel Core Ultra 9 386H, Intel Core Ultra X7 Processor 358H | |||
| CPU Kerne | 8 St, 16 St | |||
| Threads | 8 St, 16 St | |||
| Sockel | BGA 2540 | |||
| Performance-core Grundtaktfrequenz | 1,9 GHz, 2,1 GHz | |||
| Performance-core Max Turbo Frequenz | 4,5 GHz, 4,7 GHz, 4,8 GHz, 4,9 GHz | |||
| Efficient-core Grundtaktfrequenz | 1,5 GHz, 1,6 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,4 GHz, 3,5 GHz, 3,7 GHz | |||
| Cache | 12 MB, 18 MB | |||
| Thermal Design Power (TDP) | 25 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM/CSO-DIMM | |||
| DIMM Datarate | 6400 MT/s, 7200 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 96 GB, 128 GB | |||
| BIOS | AMI UEFI 512 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT5782VG | |
| Grafik | ||||
| Prozessor | Intel Arc B390, Intel Graphics | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 2.1 | |||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 120 Hz | ||
| Version | 1.4 | |||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | Chrontel CH7513A-BF | |||
| eDP (embedded Display Port) | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x8 | x8 Signal | 1 St, - | ||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 5) | |||
| Unterstütze Abmaße | 2242, 2280 | |||
| Slot 2 | Key ID | B | ||
| Interface | 4G/LTE, OOB, SATA III | |||
| Unterstütze Abmaße | 3042 | |||
| Slot 3 | Key ID | E | ||
| Interface | WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | B, E, M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

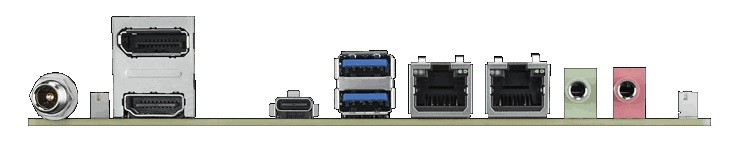

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Displayport | 1 St | |||
| DP USB-C | 1 St, - | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v4.0 Type C | Stück | 1 St, - | |
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| USB v3.2 | Key-A Header (20-Pin) | 1 St | ||
| Generation | Gen. 1 | |||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
| RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 1 St | ||
| Anzeige | LVDS | Dual Channel | ||
| LVDS Anschlüsse | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC) | |
| DC | Weitbereich | Ja | ||
| Bereich | 12~24V | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), DC: 12~24V | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
