Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// [Intel Celeron 7305 | Intel Celeron 7305E | Intel Core i3-1220P | Intel Core i3-1320PE | Intel Core i5-1240P | Intel Core i5-1340PE | Intel Core i7-1265UE | Intel Core i7-1370PE]
// SoC (System-On-Chip)
// [260 Pin SO-DIMM DDR4 | 262 Pin SO-DIMM DDR5]
// 3 x G-LAN
// 4 x USB (Back side)
// 4 x USB (internal)
// 4 x Seriell I/O
// Digital I/O (12-Bit)
// 1 x PCIe x4
// Power Supply ATX
// DC 12~28V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

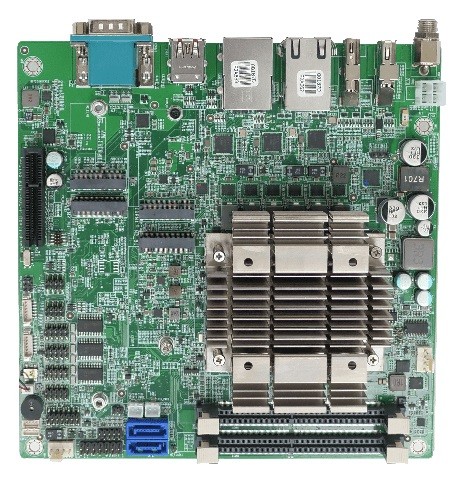

Basismodul: IEI KINO-ADL-P
| Allgemein | ||||
| SKU / Artikelnummer | KINO-ADL-P | |||
| Produktgrunddaten | ||||
| Hersteller | IEI | |||
| System | ||||
| Prozessor | Vertikales Segment | Mobile | ||
| Serie | Intel Alder Lake, Intel Raptor Lake | |||
| Nummer | Intel Celeron 7305, Intel Celeron 7305E, Intel Core i3-1220P, Intel Core i3-1320PE, Intel Core i5-1240P, Intel Core i5-1340PE, Intel Core i7-1265UE, Intel Core i7-1370PE | |||
| CPU Kerne | 5 St, 8 St, 10 St, 12 St, 14 St | |||
| Threads | 5 St, 12 St, 16 St, 20 St | |||
| Sockel | BGA 1744 | |||
| Basis Frequenz | 1 GHz, 1,7 GHz, 1,8 GHz, 1,9 GHz, - | |||
| Performance-core Max Turbo Frequenz | 1,1 GHz, 4,4 GHz, 4,5 GHz, 4,7 GHz, 4,8 GHz, - | |||
| Efficient-core Max Turbo Frequenz | 3,3 GHz, 3,4 GHz, 3,7 GHz, - | |||
| Cache | 8 MB, 12 MB, 18 MB, 24 MB | |||
| Thermal Design Power (TDP) | 15 W, 28 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4, 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR4, DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 3200 MT/s, 4800 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB, 96 GB | |||
| BIOS | AMI UEFI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81966AB-I | |
| Grafik | ||||
| Prozessor | Intel Iris Xe Graphics, Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 30 Hz | ||
| Version | 1.4a | |||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 1.4a | |||
| Erweiterung | ||||
| PCIe x4 | Generation | 3 | ||
| x4 Signal | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x4 | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×1 (Gen. 3), USB 2.0, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | B | ||
| Interface | 5G / Storage Module, PCIe ×2 (Gen. 3), USB 2.0 | |||
| Unterstütze Abmaße | 3042 | |||
| Slot 3 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 (Gen. 3) | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | B, E, M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Unterstützt High Definition Audio Schnittstelle | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 2 St | |||
| Netzwerk | 3x G-LAN | |||

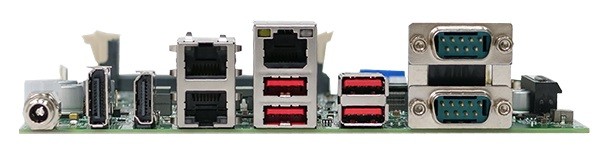

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Displayport | 1 St | |||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| USB | USB v3.2 (Gen 2) | 4 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 4 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 4 St | |
| Digital I/O | Bits | 12-Bit | 1 St | |
| SMBus | 1 St | |||
| I²C | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Intel PTT (wie TPM 2.0) | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC) | |
| DC | Weitbereich | Ja | ||
| Bereich | 12~28V | |||
| Anschluss | DC Jack | |||
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), DC: 12~28V | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -30° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Gewicht | 450 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
