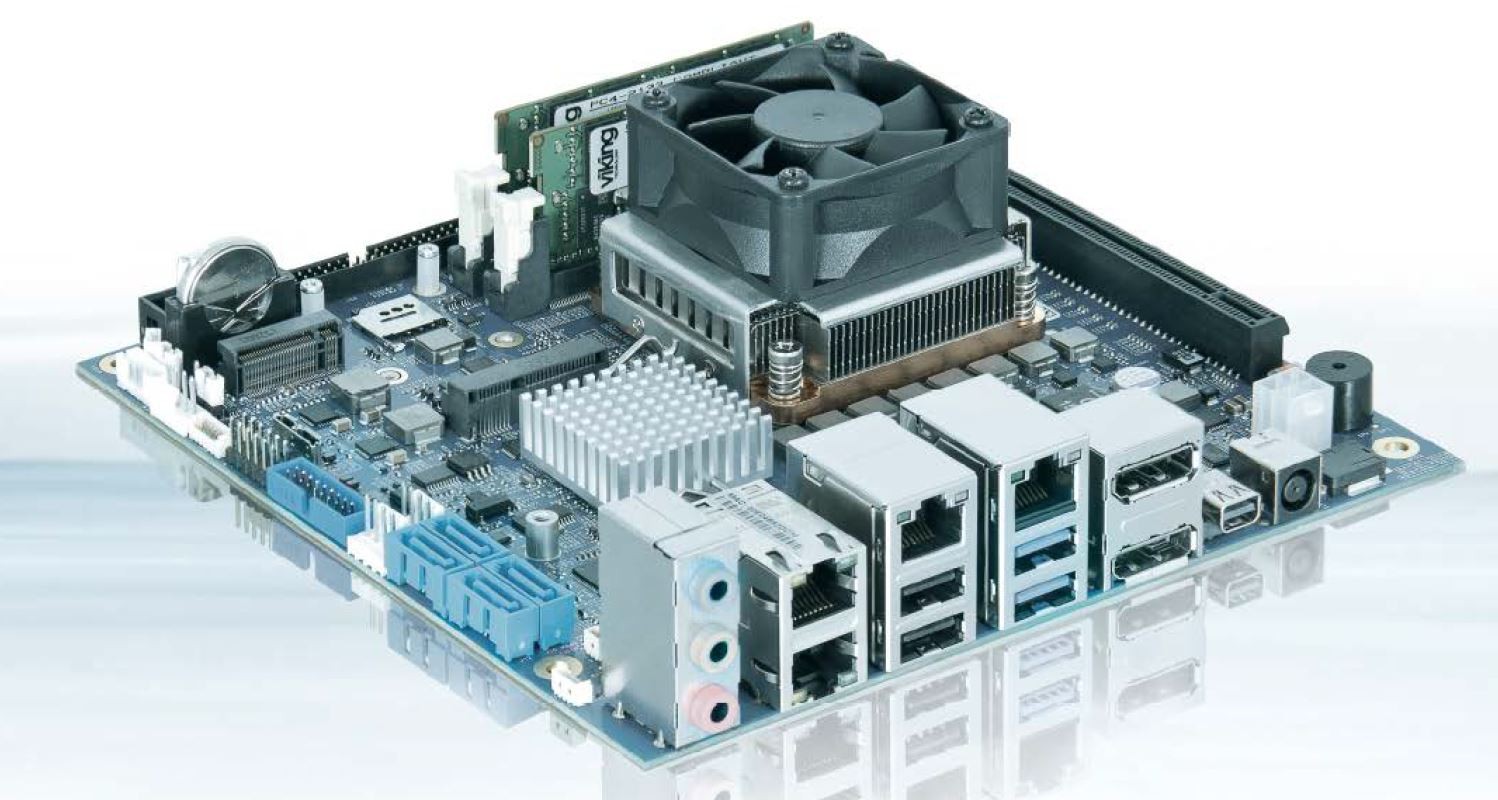

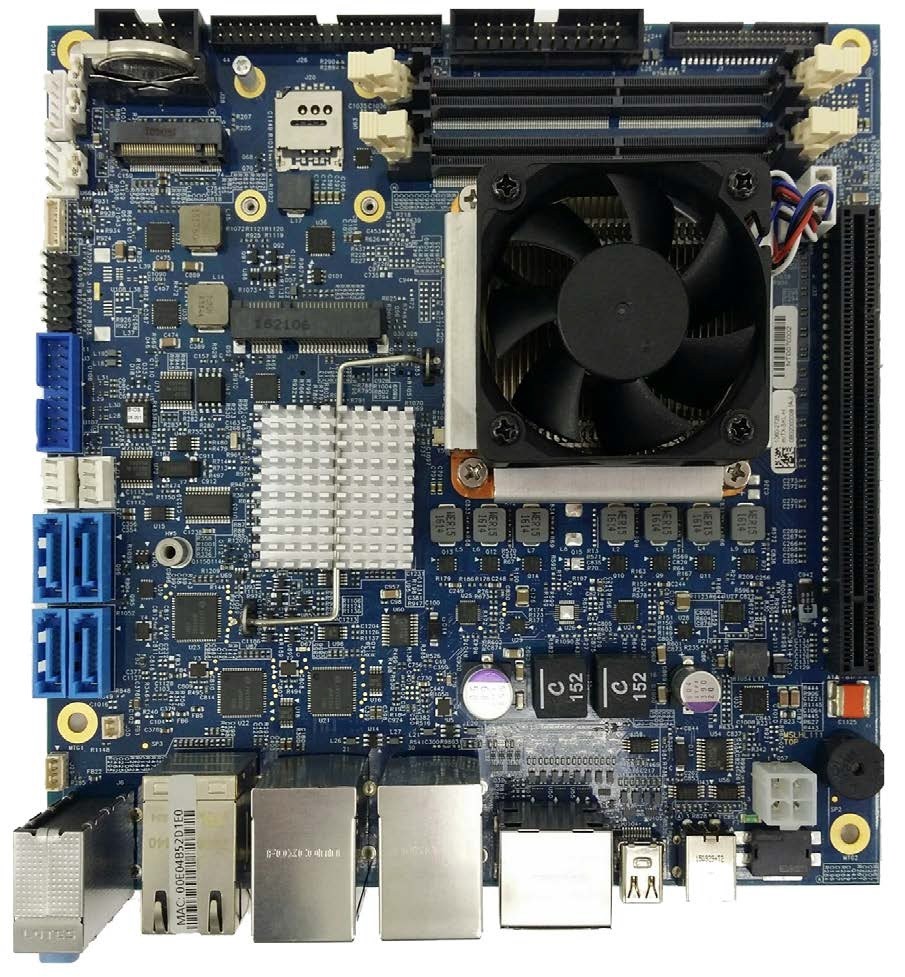

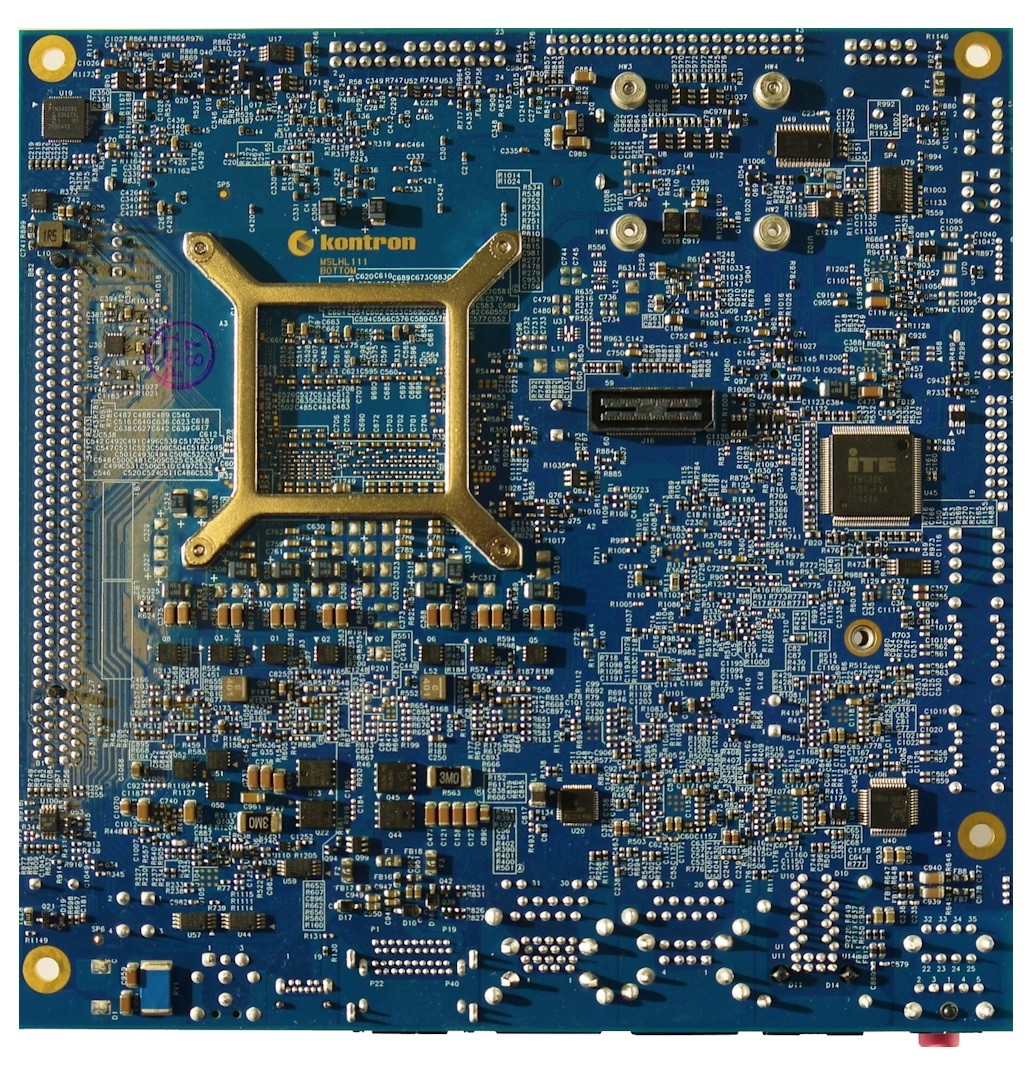

Kontron mITX-SKL-H

mITX-SKL-H-CON-G3900E, mITX-SKL-H-CON-XEON E3-1505M, mITX-SKL-H-CON-i5-6440EQ, mITX-SKL-H-CON-i7-6820EQ

Mini-ITX Mainboards

PRODUKT-FEATURES

// Mini-ITX Industrie-Mainboards
// [Intel Celeron G3900E | Intel Core i5-6440EQ | Intel Core i7-6820EQ | Intel Xeon E3-1505M v5]
// Intel CM236
// 260 Pin SO-DIMM DDR4
// LVDS
// 4 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 4 x USB (intern)
// 2 x Seriell I/O
// 1 x PCIe x16
// 1 x Mini-PCIe
// Stromversorgung ATX
// DC 12~24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Kontron mITX-SKL-H

Allgemein
SKU / ArtikelnummermITX-SKL-HmITX-SKL-H-CON-G3900E, mITX-SKL-H-CON-XEON E3-1505M, mITX-SKL-H-CON-i5-6440EQ, mITX-SKL-H-CON-i7-6820EQ
Produktgrunddaten
HerstellerKontron
System
ProzessorSerieIntel Skylake
NummerIntel Celeron G3900E, Intel Core i5-6440EQ, Intel Core i7-6820EQ, Intel Xeon E3-1505M v5
CPU Kerne2 St, 4 St
Threads2 St, 4 St, 8 St
SockelBGA 1440
Basis Frequenz2,4 GHz, 2,7 GHz, 2,8 GHz
Max. Turbo-Taktfrequenz3,4 GHz, 3,5 GHz, 3,7 GHz, -
Cache2 MB, 6 MB, 8 MB
Thermal Design Power (TDP)35 W, 45 W
Lithographie14 nm
ChipsatzIntel CM236
SpeicherAufbau260 Pin SO-DIMM DDR4
DIMM Datarate2133 MT/s
Steckplätze2 St
Maximaler Ausbau32 GB
ECCwird nicht unterstützt, wird unterstützt
BIOSAMI UEFI Aptio 5.x
I/O ControllerController 1I/O ControllerITE IT8528E / FX
Intel vPro Plattformqualifizierung-, Ja
Grafik
ProzessorIntel HD Graphics 510, Intel HD Graphics 530, Intel HD Graphics P530
Bildschirme (Multidisplay)3 Displays
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Version1.2
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits24 Bit
Erweiterung
PCIe x16x16 SignalGeneration3
Anzahl1 St
Mini-PCIeHalbe BautiefeAnzahl1 St
USB UnterstützungJa
mSATA UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe, 1x PCIe x16
M.2Slot 1Key IDM
InterfacePCIe ×4, SATA III
Unterstütze Abmaße2280
M.2 Key IDsM
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
Audio
ChipsatzRealtek ALC886
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps)
Anzahl3 St
Active Management Technology (AMT) Version9.0
Netzwerk4x G-LAN

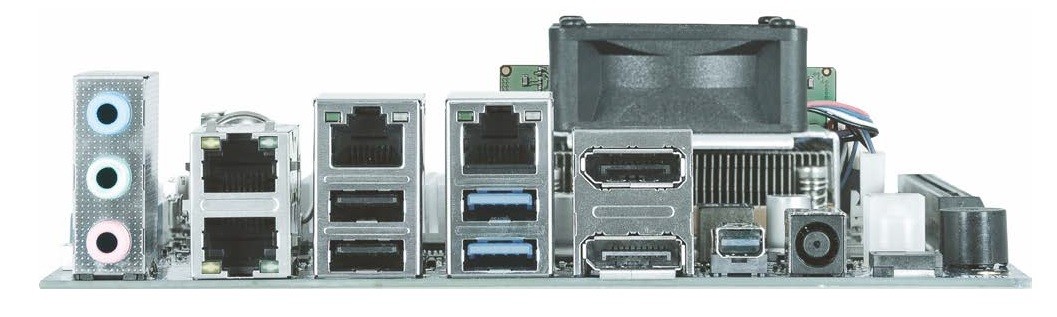

Externe I/O (Rückseite)
AnzeigeDisplayport2 St
Mini DP1 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
EthernetRJ-454 St
USBUSB v2.02 St
USB v3.02 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)2 St
USB v3.0Ports (2.00 mm Pitch)2 St
SeriellRS-232Ports (2.00 mm Pitch)1 St
RS-422 / 485Ports (2.00 mm Pitch)1 St
AnzeigeLVDS Anschlüsse1 St
Serial Peripheral Interface (SPI)1 St
AudioS/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)4 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
Stromanschluss (onboard)2 St
RAID UnterstützungRAID 0/1/5/10
Sicherheit
Trusted Platform Modul (TPM)v2.0
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC)
DCWeitbereichJa
Bereich12~24V
AnschlussDC Jack
Stromversorgung - EingangATX: 4-Pin ATX (12V DC), DC: 12~24V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Windows 10 (64-bit)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows
Kühlung
UmsetzungAktiv (Lüfterkühlung)
AktivLüfterAnzahl1 St
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-40° bis 70°C
Relative LuftfeuchtigkeitBetrieb40 bis 95%, nicht kondensierend
AbmaßeFormfaktorMini-ITX
Breite170 mm
Tiefe170 mm
Höhe50 mm
Zertifikate / Konformitäten
CEJa
ULJa
FCCClass AJa
Weitere Zertifikate / KonformitätenCSA C22.2 No. 61010, EN 55022, IEC 60950-1
RoHS konformJa
