Mini-STX Mainboards
// Mini-STX Industrie-Mainboards
// [Intel Core i3-N305 | Intel N100]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// 1 x G-LAN (Rückseite)
// 2 x USB (Frontseite)
// 4 x USB (Rückseite)
// 3 x USB (intern)
// Stromversorgung DC 12V / 19V ~ 28V
// 20V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

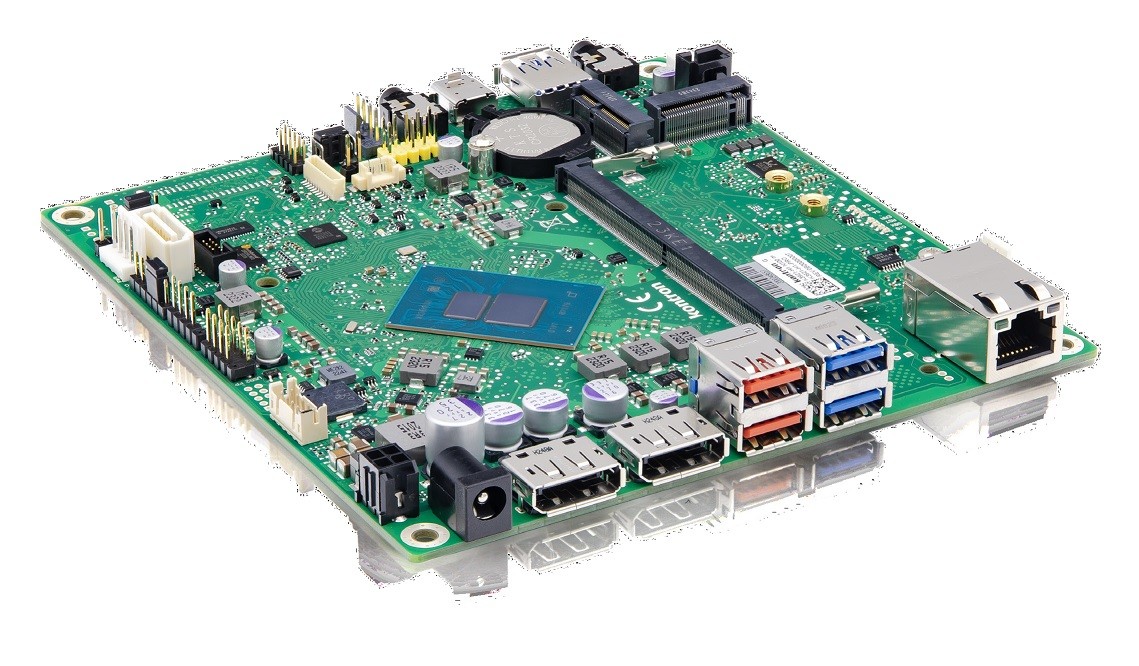

Basismodul: Kontron K3921-H
| Allgemein | ||||
| SKU / Artikelnummer | K3921-H | |||
| Produktgrunddaten | ||||
| Hersteller | Kontron | |||
| Produkt-ID | F5120-V243, F5120-V245 | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Alder Lake | |||
| Nummer | Intel Core i3-N305, Intel N100 | |||
| CPU Kerne | 4 St, 8 St | |||
| Threads | 4 St, 8 St | |||
| Sockel | BGA 1264 | |||
| Max. Turbo-Taktfrequenz | 3,4 GHz, 3,8 GHz | |||
| Cache | 6 MB | |||
| Thermal Design Power (TDP) | 6 W, 15 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| Frequenz | 4800 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 32 GB | |||
| ECC | wird nicht unterstützt | |||
| BIOS | AMI UEFI Aptio 5.x | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Version | 1.4a | |||
| eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×1 (Gen. 3), SATA III | |||
| Unterstütze Abmaße | 2230, 2242, 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | CNVi, USB 2.0, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E, M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC256 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Realtek RTL8111H (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||

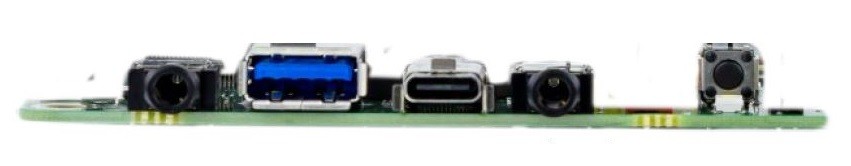

| Externe I/O (Frontseite) | ||||
| Audio | Speaker-Out | 1 St | ||
| Mic-In | 1 St | |||
| USB | USB v3.2 (Gen 1) | 1 St | ||
| USB v3.2 (Gen 2, Type C) | 1 St | |||

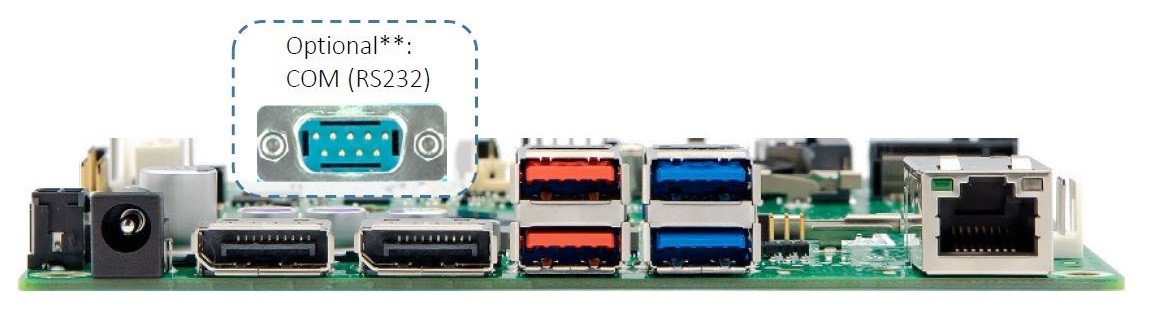

| Externe I/O (Rückseite) | ||||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v3.2 (Gen 1) | 2 St | ||
| USB v3.2 (Gen 2) | 2 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 3 St | |
| Anzeige | LVDS Anschlüsse | 1 St | ||
| eDP (embedded Display Port) Lanes | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12V / 19V ~ 28V | |||
| Anschluss | 4 Pin Anschluss (horizontal) | |||
| Stromstärke | 10 A | |||
| DC | Weitbereich | Ja | ||
| Bereich | 12V / 19V ~ 28V | |||
| Anschluss | DC Jack | |||
| DC | Weitbereich | Nein | ||
| Bereich | 20V | |||
| Anschluss | USB Type C | |||
| Stromversorgung - Eingang | DC: 12V / 19V ~ 28V,12V / 19V ~ 28V,20V | |||
| Stromaufnahme Maximal | 100 W | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows 11 | Wird unterstützt | |||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows, Windows Embedded | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 50°C | ||
| Abmaße | Formfaktor | Mini-STX | ||
| Breite | 140 mm | |||
| Tiefe | 148 mm | |||
| Bedienelemente | Power | 1 St | ||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | IEC 62368-1, UKCA | |||
| RoHS konform | Ja | |||
