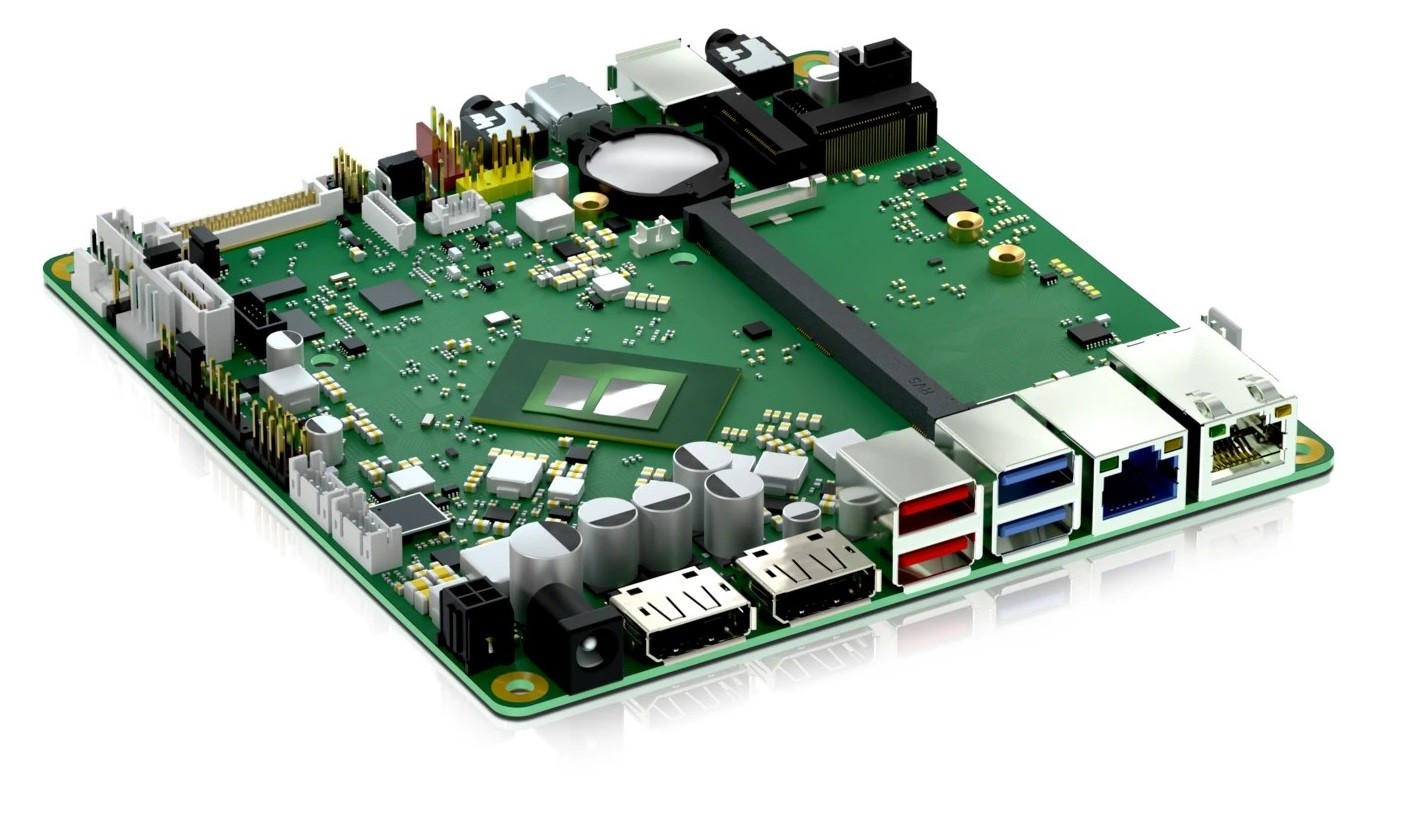

Kontron K3921-N

K3921-N1, K3921-N2, K3921-N4, K3921-N6

Mini-STX Mainboards

PRODUKT-FEATURES

// Mini-STX Industrie-Mainboards
// [Intel Core i3-N305 | Intel N50 | Intel N97 | Intel N200]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// 2 x G-LAN (Rückseite)
// 2 x USB (Frontseite)
// 4 x USB (Rückseite)
// 3 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// Stromversorgung DC 12V / 19V ~ 28V
// 20V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Kontron K3921-N

Allgemein
SKU / ArtikelnummerK3921-NK3921-N1, F5120-V241, K3921-N2, F5120-V242, K3921-N4, F5120-V244, K3921-N6, F5120-V246
Produktgrunddaten
HerstellerKontron
Produkt-IDF5120-V241, F5120-V242, F5120-V244, F5120-V246
System
ProzessorVertikales SegmentEmbedded
SerieIntel Alder Lake
NummerIntel Core i3-N305, Intel N50, Intel N97, Intel N200
CPU Kerne2 St, 4 St, 8 St
Threads4 St, 8 St, -
SockelBGA 1264
Max. Turbo-Taktfrequenz3,4 GHz, 3,6 GHz, 3,7 GHz, 3,8 GHz
Cache6 MB
Thermal Design Power (TDP)6 W, 12 W, 15 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau262 Pin SO-DIMM DDR5
Memory TypeDDR5
Frequenz4800 MHz
Steckplätze1 St
Maximaler Ausbau32 GB
ECCwird nicht unterstützt
BIOSAMI UEFI Aptio 5.x
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)3 Displays
DisplayportMaximale Auflösung4096 x 2304 bei 60 Hz
Version1.4a
LVDSBits24 Bit
eDP (embedded Display Port)Maximale Auflösung4096 x 2304 bei 60 Hz
Erweiterung
M.2Slot 1Key IDM
InterfaceNVMe, PCIe ×2 (Gen. 3)
Unterstütze Abmaße2230, 2242, 2280
Slot 2Key IDE
InterfaceCNVi, USB 2.0, WiFi+BT
Unterstütze Abmaße2230
M.2 Key IDsE, M
StorageM.2
Audio
ChipsatzRealtek ALC256
Netzwerk
G-LANControllerChipsatzRealtek RTL8111H (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzRealtek RTL8125BG-CG (10/100/1000/2500 Mbps)
Anzahl1 St
Netzwerk2x G-LAN
Externe I/O (Frontseite)
AudioSpeaker-Out1 St
Mic-In1 St
USBUSB v3.2 (Gen 1)1 St
USB v3.2 (Gen 2, Type C)1 St

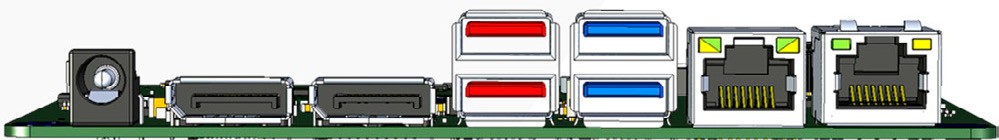

Externe I/O (Rückseite)
EthernetRJ-452 St
USBUSB v3.2 (Gen 1)2 St
USB v3.2 (Gen 2)2 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)3 St
SeriellRS-232Ports (2.00 mm Pitch)1 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)1 St
AnzeigeLVDS Anschlüsse1 St
eDP (embedded Display Port) Lanes 1 St
Digital I/OBits8-Bit1 St
SMBus1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)1 St
Sicherheit
Trusted Platform Modul (TPM)Intel PTT (wie TPM 2.0)
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich12V / 19V ~ 28V
AnschlussDC Jack
Stromstärke10 A
DCWeitbereichJa
Bereich12V / 19V ~ 28V
Anschluss4 Pin Anschluss (horizontal)
Stromstärke5 A
DCWeitbereichNein
Bereich20V
AnschlussUSB Type C
Stromversorgung - EingangDC: 12V / 19V ~ 28V,12V / 19V ~ 28V,20V
Stromaufnahme Typisch10 W
Stromaufnahme Maximal100 W
Betriebssysteme / Software
WindowsWindows 10 (64-bit)wird unterstützt
Windows 11Wird unterstützt
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2021)wind unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows, Windows Embedded
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
AbmaßeFormfaktorMini-STX
Breite140 mm
Tiefe148 mm
BedienelementePower1 St
Zertifikate / Konformitäten
CEJa
FCCClass BJa
Weitere Zertifikate / KonformitätenIEC 62368-1
RoHS konformJa
