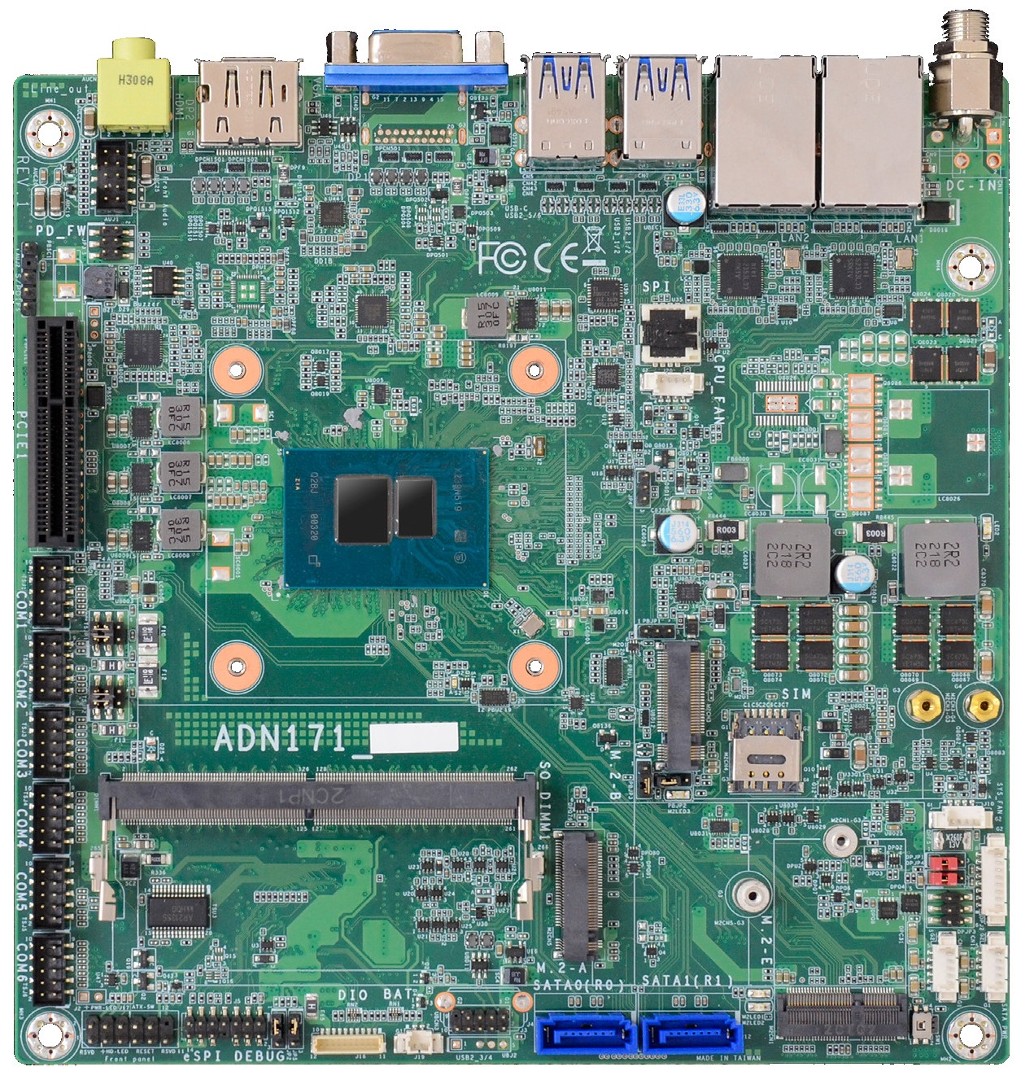

DFI ADN171

ADN171-CB-N200, ADN171-CB-N50, ADN171-CB-x7213E

Thin Mini-ITX Mainboards

PRODUKT-FEATURES

// Thin Mini-ITX Industrie-Mainboards
// [Intel Atom x7213E | Intel N50 | Intel N200]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 2 x USB (intern)
// 6 x Seriell I/O
// Digital I/O (8-Bit)
// Stromversorgung DC 12V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI ADN171

Allgemein
SKU / ArtikelnummerADN171ADN171-CB-N200, 770-ADN1711-100G, ADN171-CB-N50, 770-ADN1711-200G, ADN171-CB-x7213E, 770-ADN1711-000G
Produktgrunddaten
HerstellerDFI
Produkt-ID770-ADN1711-000G, 770-ADN1711-100G, 770-ADN1711-200G
System
ProzessorVertikales SegmentEmbedded
SerieIntel Alder Lake
NummerIntel Atom x7213E, Intel N50, Intel N200
CPU Kerne2 St, 4 St
Threads4 St, -
SockelBGA 1264
Max. Turbo-Taktfrequenz3,2 GHz, 3,4 GHz, 3,7 GHz
Cache6 MB
Thermal Design Power (TDP)6 W, 10 W
Lithographie10 nm
ChipsatzSoC (System-On-Chip)
SpeicherAufbau262 Pin SO-DIMM DDR5
Memory TypeDDR5
DIMM TypeUnbuffered SO-DIMM
Frequenz4800 MHz
Steckplätze1 St
Maximaler Ausbau16 GB
BIOSAMI SPI 256 Mbit
Grafik
ProzessorIntel UHD Graphics
Bildschirme (Multidisplay)3 Displays
VGAMaximale Auflösung2048 x 1536 bei 60 Hz
HDMIMaximale Auflösung3840 x 2160 bei 24 Hz
Version2.0
DisplayportMaximale Auflösung3840 x 2160 bei 60 Hz
Dual ModeJa (DP++)
Erweiterung
PCIe x4x2 Signal1 St
PCIe Schnittstellen1x PCIe x4
M.2Slot 1Key IDB
InterfacePCIe ×1 (Gen. 3), SATA III, USB 2.0
Unterstütze Abmaße2242, 3042, 3052
Slot 2Key IDE
InterfaceCNVi, PCIe ×1 (Gen. 3), USB 2.0
Unterstütze Abmaße2230
M.2 Key IDsB, E
SIMAnzahl1 St
Formfaktor (Slot)Nano SIM
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I226V PCIe (10/100/1000/2500 Mbps)
Anzahl2 St
Netzwerk2x G-LAN

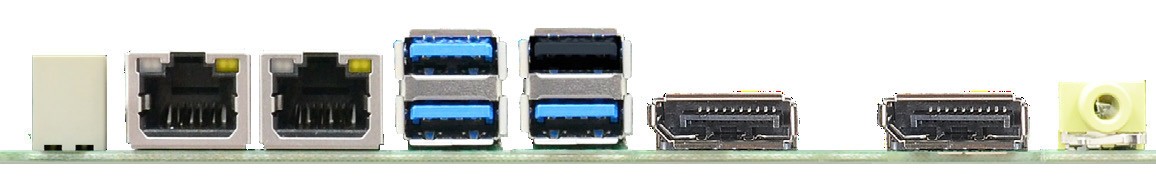

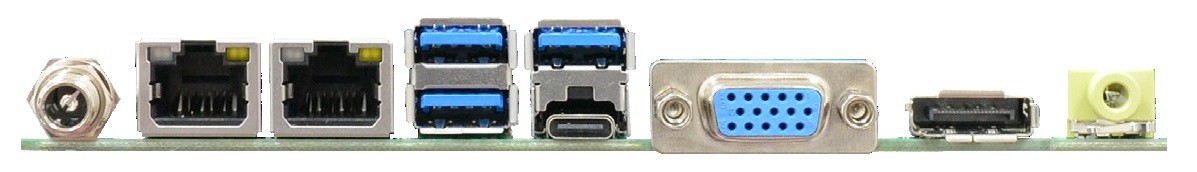

Externe I/O (Rückseite)
AnzeigeVGA1 St, -
HDMI1 St, -
DP++1 St, 2 St
DP USB-C1 St, -
AudioLine-Out1 St
EthernetRJ-452 St
USBUSB v2.01 St, -
USB v3.2 (Gen 2)3 St, 4 St
USB v3.2 (Gen 2, Type C)1 St, -
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)2 St
SeriellRS-232Ports (2.00 mm Pitch)4 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)2 St
Digital I/OBits8-Bit1 St
SMBus1 St
AudioAnschluss2.00 mm Pitch
Line-In1 St
Mic-In1 St
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)dTPM 2.0 (Hardware)
Stromversorgung
Typ (Eingang)DCWeitbereichNein
Bereich12V
AnschlussHohlstecker (verschraubt)
Stromversorgung - EingangDC: 12V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSB (2016)wird unterstützt
LinuxDistributionLinux
Unterstützte BSLinux, Windows Embedded
Kühlung
UmsetzungPassiv
Mechanik / Umgebung
TemperaturBetrieb-5° bis 65°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorThin Mini-ITX
Breite170 mm
Tiefe170 mm
Zertifikate / Konformitäten
CEJa
FCCClass AJa
RoHS konformJa
