2.5" Mainboards
// 2,5" Industrie-Mainboards
// [Intel Core 3 Prozessor 305 | Intel Core 5 Prozessor 320 | Intel Core 7 Prozessor 350]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// LVDS
// 2 x G-LAN (Back side)
// 2 x USB (Back side)
// 2 x USB (internal)
// Digital I/O (8-Bit)
// Power Supply DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

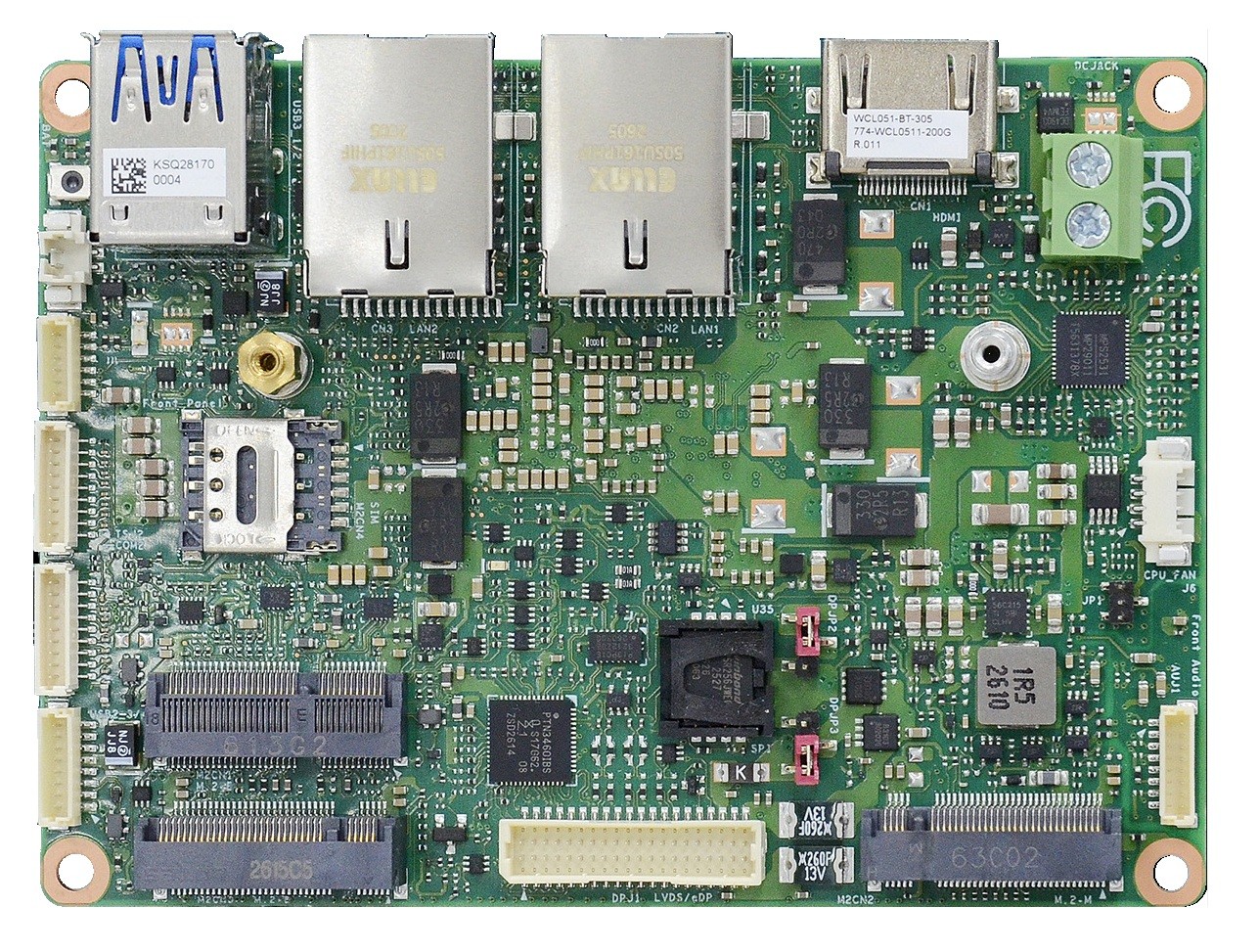

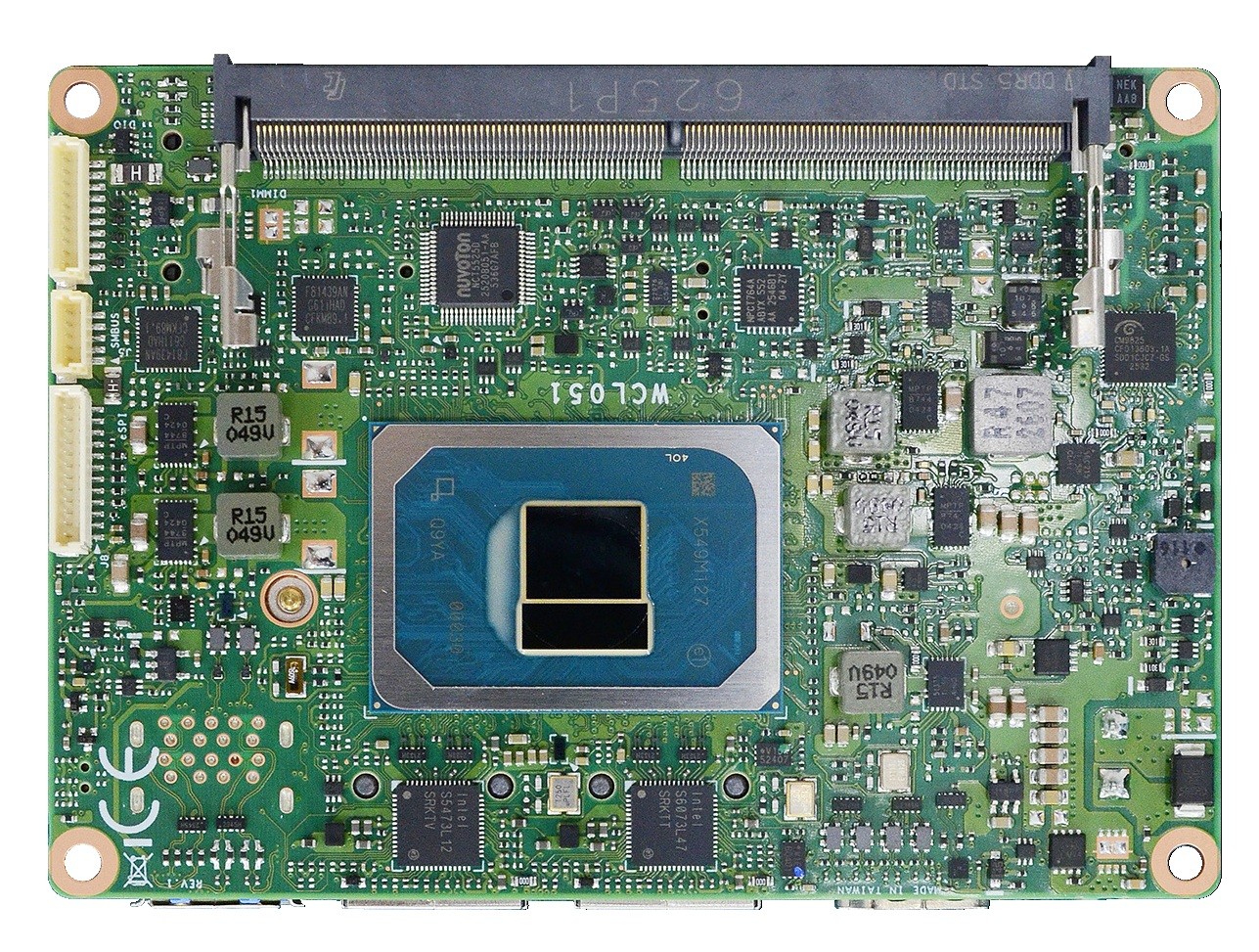

Basismodul: DFI WCL051
| Allgemein | ||||
| SKU / Artikelnummer | WCL051 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-WCL0511-000G, 770-WCL0511-100G, 770-WCL0511-200G | |||
| System | ||||
| Prozessor | Serie | Intel Wildcat Lake | ||
| Nummer | Intel Core 3 Prozessor 305, Intel Core 5 Prozessor 320, Intel Core 7 Prozessor 350 | |||
| CPU Kerne | 6 St | |||
| Threads | 6 St | |||
| Sockel | BGA 1516 | |||
| Performance-core Grundtaktfrequenz | 1,5 GHz | |||
| Performance-core Max Turbo Frequenz | 4,3 GHz, 4,6 GHz, 4,8 GHz | |||
| Efficient-core Grundtaktfrequenz | 1,4 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,3 GHz, 3,4 GHz, 3,6 GHz | |||
| Grundleistungsaufnahme des Prozessors | 15 W | |||
| Maximale Turbo-Leistungsaufnahme | 35 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 6400 MT/s | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 64 GB | |||
| BIOS | AMI BIOS | |||
| Grafik | ||||
| Prozessor | Intel Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| eDP (embedded Display Port) | Maximale Auflösung | 2560 x 1440 bei 60 Hz | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×1 (Gen. 4), USB 2.0, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | B | ||
| Interface | 4G/LTE, 5G / Storage Module, PCIe ×1 (Gen. 4), USB 3.2 Gen2 | |||
| Unterstütze Abmaße | 3042 | |||
| Slot 3 | Key ID | M | ||
| Interface | PCIe ×2 (Gen. 4) | |||
| Unterstütze Abmaße | 2242 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

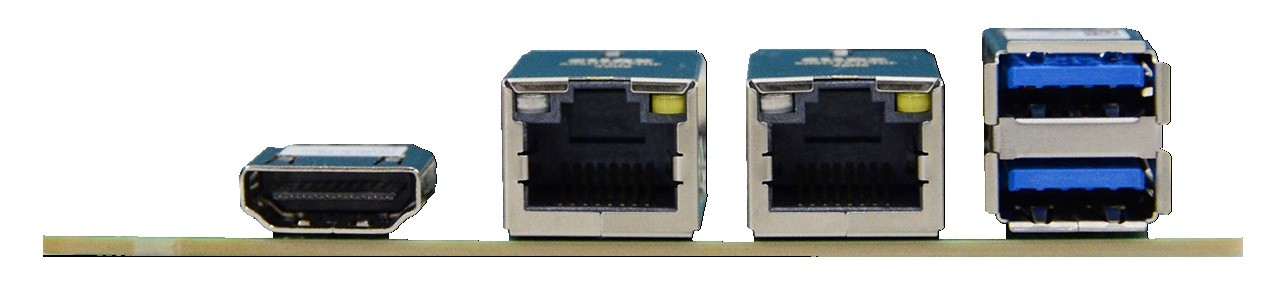

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.2 (Gen 2) | 2 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (1.27 mm Pitch) | 2 St | |
| Seriell | RS-232 | 1.00 mm Pitch | 2 St | |
| Anzeige | LVDS | Dual Channel | ||
| LVDS Anschlüsse | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | Anschluss | 2.00 mm Pitch | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | dTPM 2.0 (Hardware) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 11 IoT | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | 2,5" | ||
| Breite | 100 mm | |||
| Tiefe | 72 mm | |||
| Höhe | 27 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Weitere Zertifikate / Konformitäten | UKCA | |||
| RoHS konform | Ja | |||
