3,5" Mainboards
// 3,5" Industrie-Mainboards
// Intel Celeron J3455
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// LVDS
// 2 x G-LAN (Back side)
// 4 x USB (Back side)
// 2 x USB (internal)
// 1 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x Mini-PCIe
// Power Supply DC 12~26V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

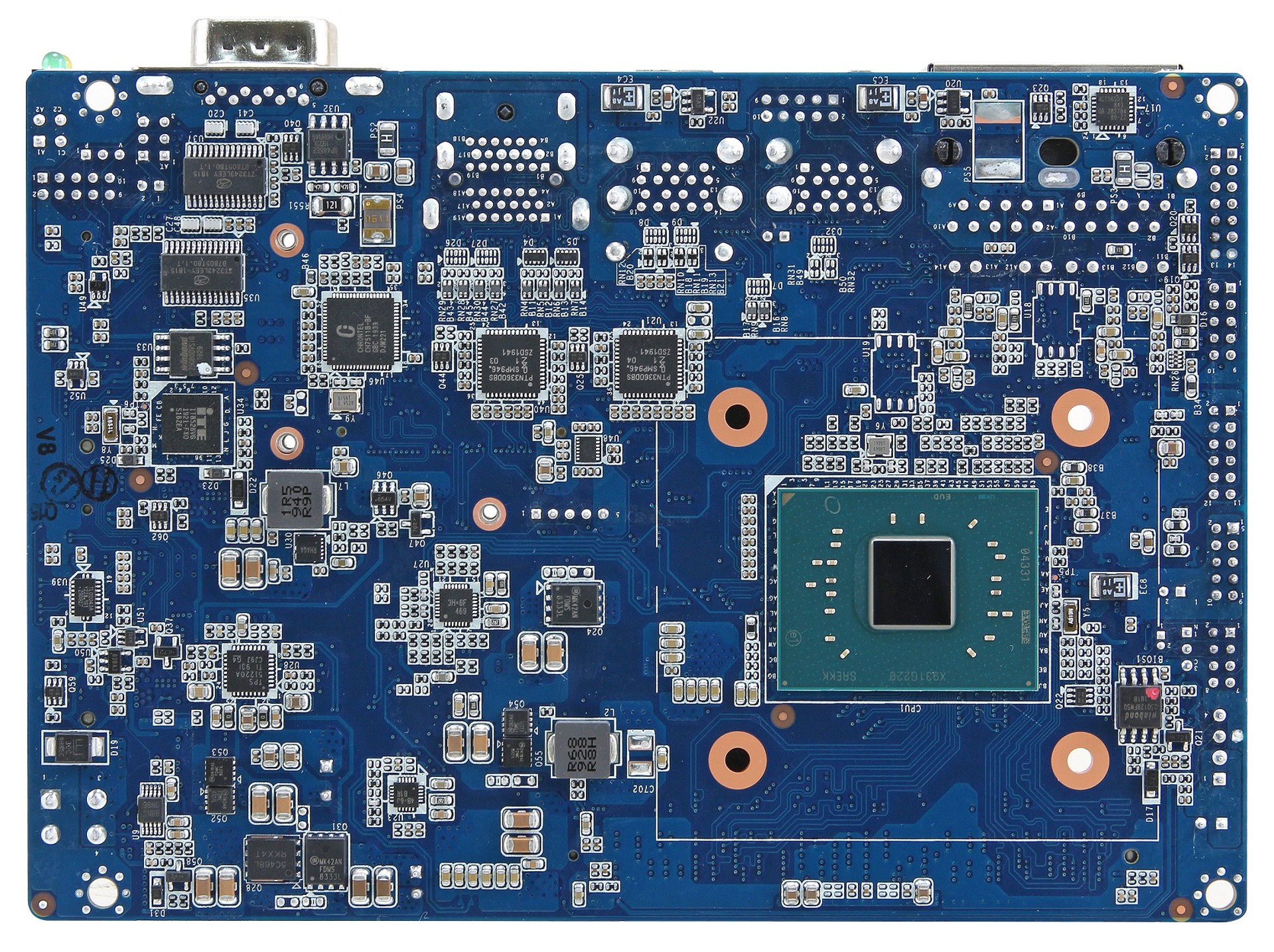

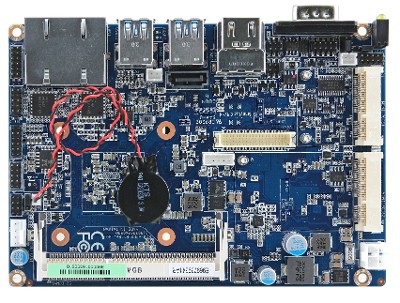

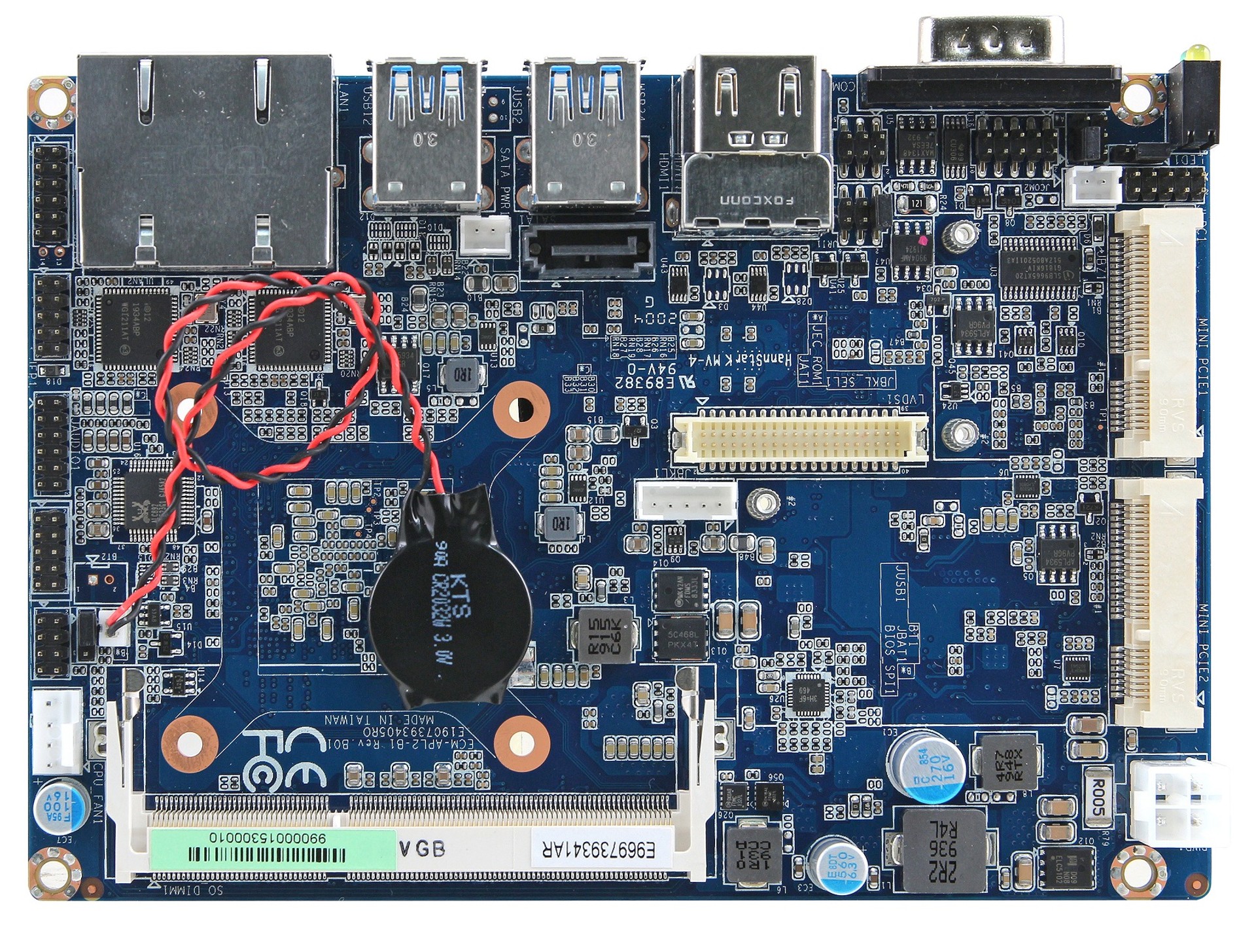

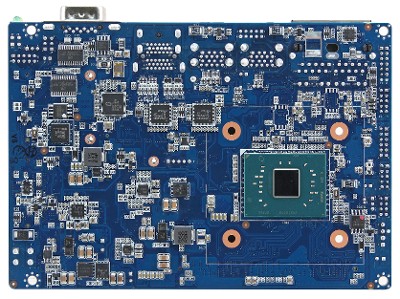

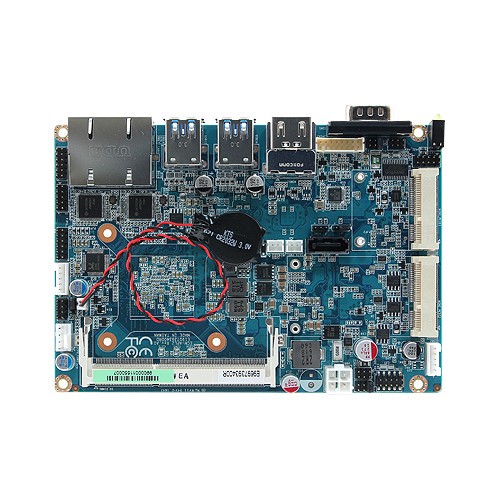

Basismodul: Avalue ECM-APL2
| Allgemein | ||||
| SKU / Artikelnummer | ECM-APL2 | |||
| Produktgrunddaten | ||||
| Hersteller | Avalue | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Apollo Lake | |||
| Nummer | Intel Celeron J3455 | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1296 | |||
| Basis Frequenz | 1,5 GHz | |||
| Max. Turbo-Taktfrequenz | 2,3 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 10 W | |||
| Lithographie | 14 nm | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| Memory Type | DDR3 | |||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 8 GB | |||
| BIOS | AMI UEFI 128 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT8528E / FX, ITE IT8528VG | |
| Grafik | ||||
| Prozessor | Intel HD Graphics 500 | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz, - | ||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
| Version | 1.4 | |||
| LVDS | Maximale Auflösung | 1920 x 1080 bei 60 Hz, - | ||
| Bits | 24 Bit, - | |||
| Bridge | -, Chrontel CH7511B | |||
| Erweiterung | ||||
| Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
| Volle Bautiefe | Anzahl | 1 St | ||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 2x Mini-PCIe | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I210IT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

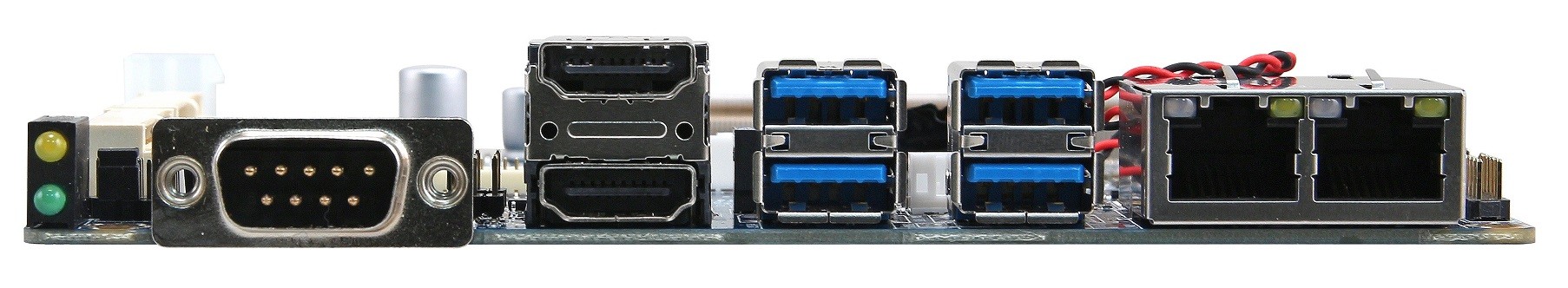

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 2 St | ||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 | DB-9 | 1 St, - | |
| RS-232 / 422 / 485 | DB-9 | 1 St, - | ||
| USB | USB v3.1 Gen. 1 | 4 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 1 St, - | |
| RS-232 / 422 / 485 | Ports (2.54 mm Pitch) | 1 St, - | ||
| Anzeige | LVDS | -, Dual Channel | ||
| LVDS Anschlüsse | 1 St, - | |||
| VGA (2.54 mm Pitch) | 1 St, - | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| LPC | 1 St | |||
| Serial Peripheral Interface (SPI) | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Line-In | 1 St | |||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
| Stromanschluss (onboard) | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12~26V | |||
| Anschluss | 4 Pin Anschluss (horizontal) | |||
| Stromversorgung - Eingang | DC: 12~26V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 75°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Lagerung | 5 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | 3,5" | ||
| Breite | 146 mm | |||
| Tiefe | 101 mm | |||
| Vibration | Vibration | 5G, 5~500 Hz | ||
| Referenz Standard | IEC 68-2-64 | |||
| Schock | Messdaten | 50G, 0.5ms | ||
| Referenz Standard | IEC 68-2-27 | |||
| Sturzprüfung | Referenz Standard | IEC-60068-2-32 | ||
| Gewicht | 200 g | |||
| Statusanzeigen | Storage | 1 St | ||
| Power | 1 St | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
