3,5" Mainboards
// 3,5" Industrie-Mainboards
// Intel Pentium N4200
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// 2 x G-LAN (Back side)
// 2 x USB (Back side)
// 4 x USB (internal)
// 1 x Seriell I/O
// Power Supply DC 12V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

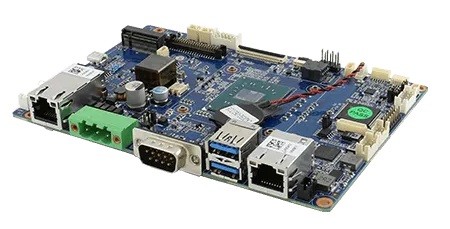

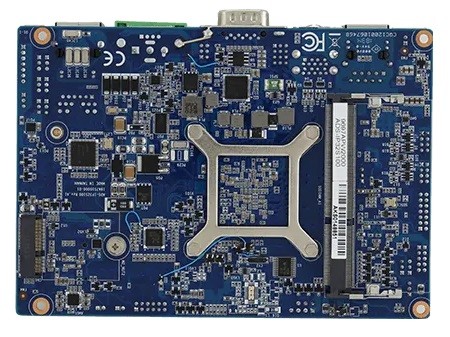

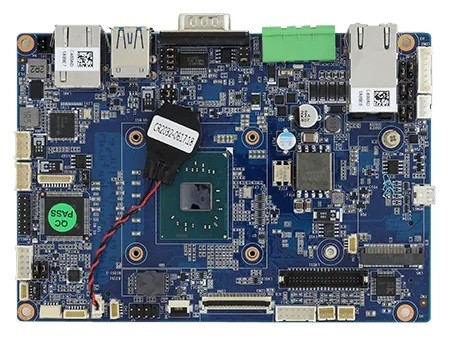

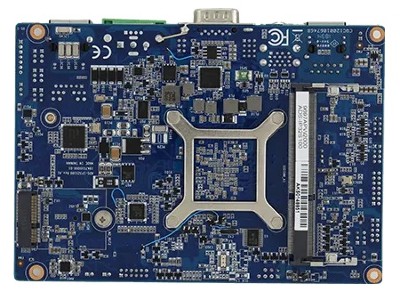

Basismodul: Winmate IP32S
| Allgemein | ||||
| SKU / Artikelnummer | IP32S | |||
| Produktgrunddaten | ||||
| Hersteller | Winmate | |||
| System | ||||
| Prozessor | Serie | Intel Apollo Lake | ||
| Nummer | Intel Pentium N4200 | |||
| CPU Kerne | 4 St | |||
| Threads | 4 St | |||
| Sockel | BGA 1296 | |||
| Basis Frequenz | 1,1 GHz | |||
| Max. Turbo-Taktfrequenz | 2,5 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 6 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| Memory Type | DDR3 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| Frequenz | 1600 / 1866 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 8 GB | |||
| Speicher onBoard | 4 GB | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics 505 | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | B | |
| Interface | SATA III | |||
| Unterstütze Abmaße | 2242 | |||
| Slot 2 | Key ID | E | ||
| Interface | WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | B, E | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Anzahl | 2 St | |
| Netzwerk | 2x G-LAN | |||
| Externe I/O (Rückseite) | ||||
| Ethernet | RJ-45 | 1 St | ||
| RJ-45 mit POE | 1 St | |||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| USB | USB v3.2 (Gen 1) | 2 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 4 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 1 St | |
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS Anschlüsse | 1 St | |||
| Digital I/O | Bits | 14-Bit | 1 St | |
| UART | Tx/Rx | 1 St | ||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Line-In | 1 St | |||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Amplifier | 2 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
| Stromanschluss (onboard) | 1 St | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | 3 Pin Terminal Stecker | |||
| POE | Anschlüsse | 1 St | ||
| Protokoll | IEEE 802.3at / 25,5W | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Real-Time Clock (RTC) Batterie | Batterie header | |||
| Typ (Ausgang) | DC | Bereich | 5V | |
| Anschluss | 2 Pin Anschluss (horizontal) | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | ||
| Linux | Distribution | Ubuntu 20.04 | ||
| Unterstützte BS | Windows Embedded, Linux | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | 3,5" | ||
| Breite | 146 mm | |||
| Tiefe | 102 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
Gerne beraten wir Sie persönlich.
