COM Express Basic
// COM Express Basic
// [Intel Core Ultra 5 Processor 225H | Intel Core Ultra 5 Processor 225U | Intel Core Ultra 7 Processor 255H | Intel Core Ultra 7 Processor 255U]
// 262 Pin SO-DIMM DDR5
// LVDS|DDI
// 1 x G-LAN
// 12 x USB (internal)
// Digital I/O (8-Bit)
// 5 x PCIe x1
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

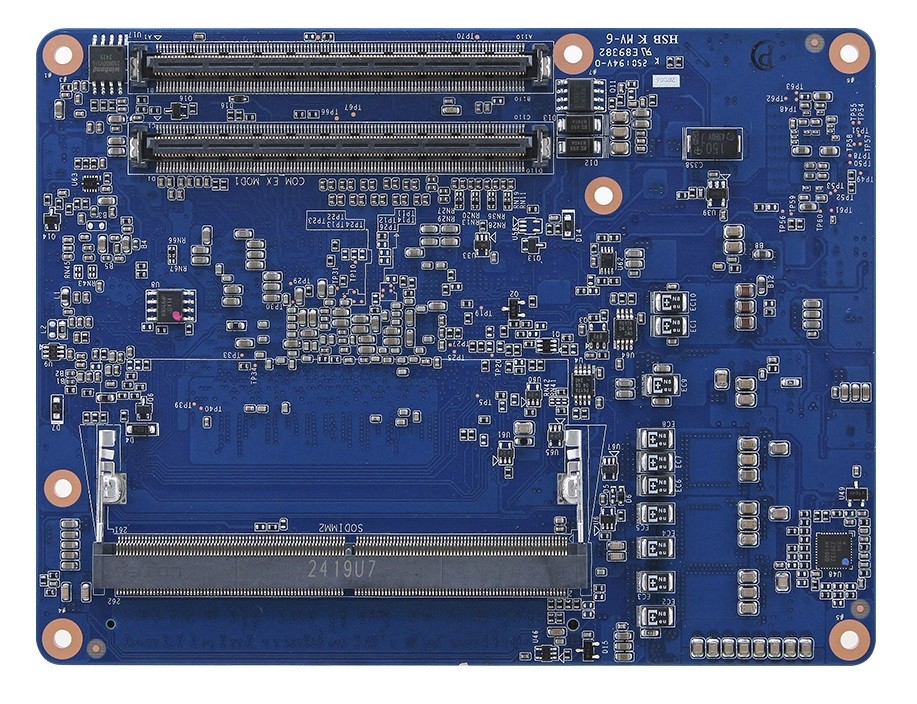

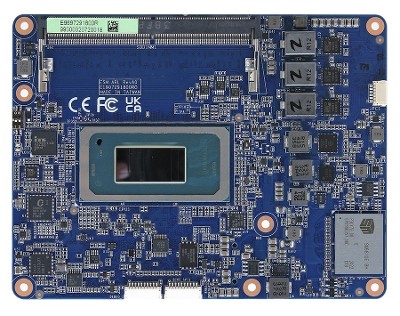

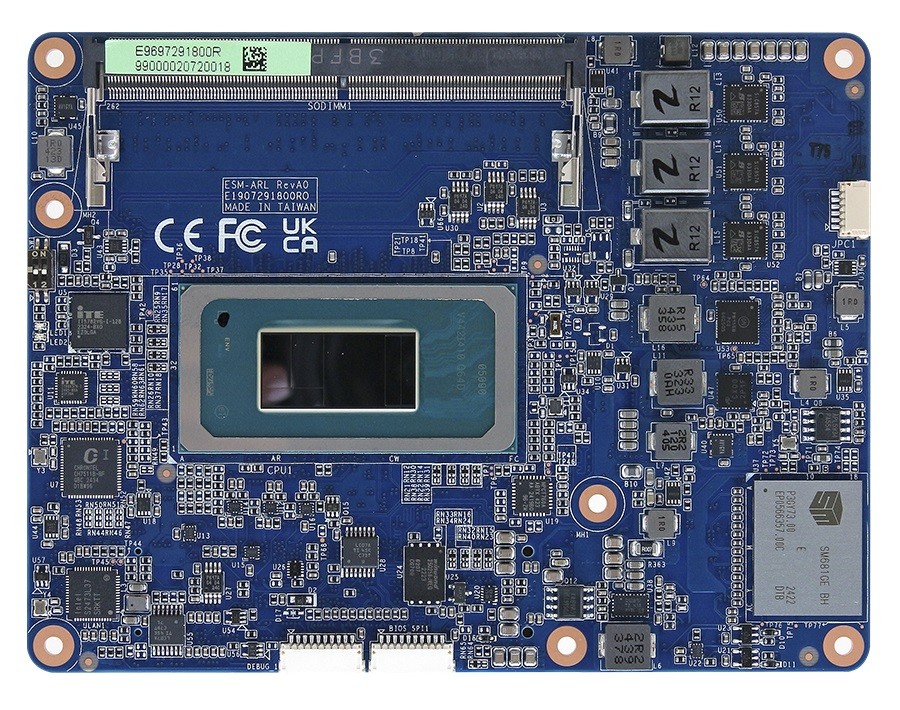

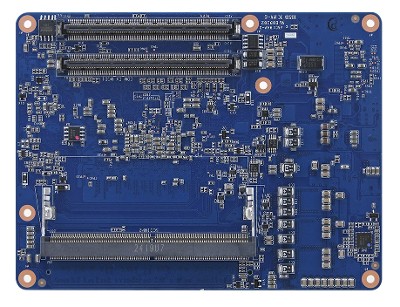

Basismodul: Avalue ESM-ARL
| Allgemein | ||||
| SKU / Artikelnummer | ESM-ARL | |||
| Produktgrunddaten | ||||
| Hersteller | Avalue | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Arrow Lake | |||
| Nummer | Intel Core Ultra 5 Processor 225H, Intel Core Ultra 5 Processor 225U, Intel Core Ultra 7 Processor 255H, Intel Core Ultra 7 Processor 255U | |||
| CPU Kerne | 12 St, 14 St, 16 St | |||
| Threads | 14 St, 16 St | |||
| Sockel | BGA 2049 | |||
| Performance-core Grundtaktfrequenz | 1,5 GHz, 1,7 GHz, 2 GHz | |||
| Performance-core Max Turbo Frequenz | 4,8 GHz, 4,9 GHz, 5,1 GHz, 5,2 GHz | |||
| Efficient-core Grundtaktfrequenz | 1,3 GHz, 1,5 GHz, 1,7 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,8 GHz, 4,2 GHz, 4,3 GHz, 4,4 GHz | |||
| Cache | 12 MB, 18 MB, 24 MB | |||
| Grundleistungsaufnahme des Prozessors | 15 W, 28 W | |||
| Maximale Turbo-Leistungsaufnahme | 57 W, 115 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 6400 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 96 GB | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT5782VG | |
| Grafik | ||||
| Prozessor | Intel Arc 130T, Intel Arc 140T, Intel Graphics | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| HDMI | Version | 2.1 | ||
| Displayport | Version | 1.4 | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | Chrontel CH7511B | |||
| DDI (Digital Display Interfaces) | DP | Maximale Auflösung | 7680 x 4320 bei 60 Hz | |
| HDMI | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x1 | Generation | 4 | ||
| x1 Signal (Interface) | 5 St | |||
| PCIe Schnittstellen | 5x PCIe x1 | |||
| Audio | ||||
| Chipsatz | Intel Integrated Audio | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Interne I/O | ||||
| USB | USB v2.0 | Interface | 8 St | |
| USB v3.2 | Generation | Gen. 2 | ||
| Interface | 4 St | |||
| USB v4.0 | Interface | 2 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| Serial Peripheral Interface (SPI) | 1 St | |||
| I²C | 1 St | |||
| UART | Tx/Rx | 2 St | ||
| Serial-ATA | S-ATA R3.0 (Interface) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Nuvoton NPCT760AABYX | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~19V | |||
| Anschluss | COM Express Anschluss (2 x 220 Pins je Row A + B) | |||
| Stromversorgung - Eingang | DC: 9~19V | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 11 | Wird unterstützt | ||
| Linux | Distribution | Ubuntu 24.04 | ||
| Unterstützte BS | Linux, Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 75°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | COM Express Basic | ||
| Breite | 125 mm | |||
| Tiefe | 95 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| Kompatibilität | PICMG COM Express R3.1, Type 6 | |||
| RoHS konform | Ja | |||
