3,5" Mainboards
// 3,5" Industrie-Mainboards
// Intel Core Ultra 7 Processor 255H
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// 3 x G-LAN
// 4 x USB (Back side)
// 2 x USB (internal)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// Power Supply DC Wide range 12~24V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

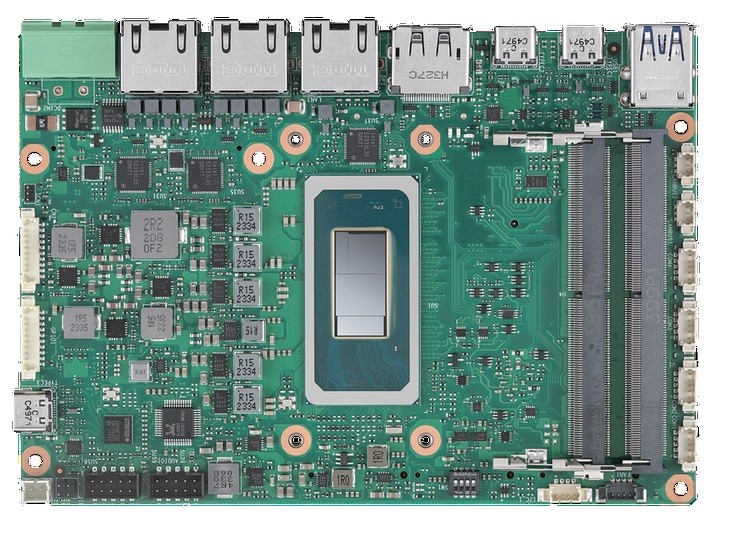

Basismodul: Advantech ASR-A502
| Allgemein | ||||
| SKU / Artikelnummer | ASR-A502 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| Produkt-ID | ASR-A502-X0A1 | |||
| System | ||||
| Prozessor | Serie | Intel Arrow Lake | ||
| Nummer | Intel Core Ultra 7 Processor 255H | |||
| CPU Kerne | 16 St | |||
| Threads | 16 St | |||
| Sockel | BGA 2049 | |||
| Performance-core Grundtaktfrequenz | 2 GHz | |||
| Performance-core Max Turbo Frequenz | 5,1 GHz | |||
| Efficient-core Grundtaktfrequenz | 1,5 GHz | |||
| Efficient-core Max Turbo Frequenz | 4,4 GHz | |||
| Cache | 24 MB | |||
| Grundleistungsaufnahme des Prozessors | 28 W | |||
| Maximale Turbo-Leistungsaufnahme | 115 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 5600 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 96 GB | |||
| BIOS | AMI UEFI 256 Mbit SPI | |||
| Grafik | ||||
| Prozessor | Intel Arc 140T | |||
| Performance | TOPS (INT8) | 74 | ||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 1.4a | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | E | |
| Interface | PCIe ×2, USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | B | ||
| Interface | 4G/LTE, PCIe ×2, SATA III, USB 2.0 | |||
| Unterstütze Abmaße | 3042, 3052 | |||
| Slot 3 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 4 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 3 St | |||
| Netzwerk | 3x G-LAN | |||

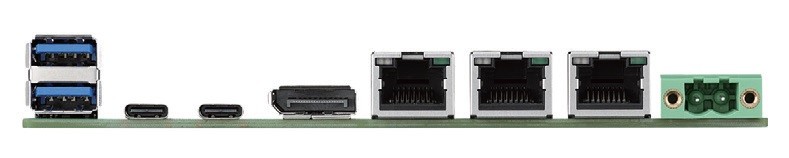

| Externe I/O (Rückseite) | ||||
| Anzeige | Displayport | 1 St | ||
| DP USB-C | 2 St | |||
| USB | USB v3.2 (Gen 2) | 2 St | ||
| USB v3.2 (Gen 2, Type C) | 2 St | |||
| USB v4.0 Type C | Stück | 1 St | ||
| Tunneling | Display Port v.1.4 | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| Seriell | RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 4 St | |
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| I²C | 1 St | |||
| CAN Bus | Version 2.0B (mit Isolation) | 2 St | ||
| Protokoll | CAN-FD | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Line-In | 1 St | |||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | dTPM 2.0 (Hardware) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12~24V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 12~24V | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 11 IoT | wird unterstützt | ||
| Linux | Distribution | Ubuntu 22.04, Ubuntu 24.04, Yocto 3.0 | ||
| Unterstützte BS | Windows Embedded, Linux | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Lagerung | 5 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | 3,5" | ||
| Breite | 146 mm | |||
| Tiefe | 102 mm | |||
| Vibration | Vibration | 3G, 10~500 Hz | ||
| Gewicht | 170 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | EN 61000-4-2 (ESD) | |||
| RoHS konform | Ja | |||
